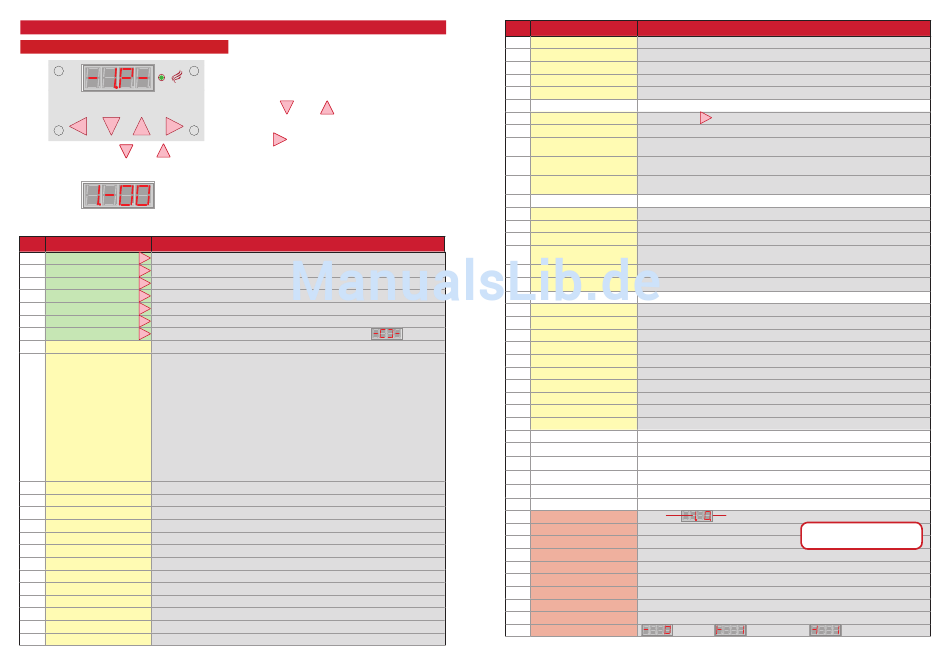

10. Informationsmenü
Einstieg
HAPERO
ENERGIETECHNIK GMBH
Drücken Sie gleichzeitig die Tasten -------- und -------- für 3 Sekunden. Im
Display erscheint [ -I.P- ]. Nach Ablauf der 3 Sekunden sind Sie in der I-Pro-
grammebene.
Nr. Bezeichnung Information
1. Uhrzeit Einstellen der Uhrzeit
Datum
2. Einstellen des Datums (Monat . Tag)
3. Jahr Einstellen des Jahres
Wochentag
4. Wochentagsanzeige
Materialmenge
5. Wert = Prozent der Fördermenge (automatische Ermittlung wenn REFA = aktiv, Seite 27)
6. Pelletstyp 6.0 = 6 mm Pelletsdurchmesser, 7.0 = Mandelschalen, 8.0 = 8 mm Pelletsdurchmesser, (Achtung Softwareversion beachten)
7. Schlackenprogramm 0.0 = keine Funktion, 1.0 = Schlackenprogramm wird ausgeführt bis zur Ausführung der Entaschung (Seite 53).
8. Betriebszustand
Kesselzustand: Standby =Stby / Vorbereiten = GO 1 / Zünderkennung = GO 2 / Anbrennphase =burn / Heizen = HEAt / Ausbrennen = StOP
9. Heizendecode 1.0 Flamme ausgegangen
2.0 Ende Heizzeit
3.0 Maximaltemperatur erreicht
4.0 Pellets aus
5.0 Heizung wurde ausgeschaltet
6.0 Pellets holen wenn Flexzeit zu Ende
7.0 Keine Zünderkennung
8.0 Luft nicht erreicht (Luftmengensensor)
9.0 Externe Regelung, Leistung unter 0,3 Volt
10.0 Temperaturanforderung ist 0°
11.0 Temperaturanstieg in der Anbrennphase zu gering
20.0 Die mindest Kesseltemperatur wurde nicht erreicht
22.0 Heizende durch Externkontakt
77.0 Zeit für Anbrennphase abgelaufen
90.0 Brennraumüberfüllung
99.0 Sicherheitstemperatur bei Schnecke wieder OK
Kesselheizzeit aktiv
10. 0 = Außerhalb der Kesselheizzeit // 1 = Innerhalb der Kesselheizzeit
11. Kessel Raumtemperatur
Raumregler (dem Kessel zugeordnet) gemessene Raumtemperatur
12. Kessel Raumregler Adresse Raumregler (dem Kessel zugeordnet) Adresse (Dipschalter)
Kessel Raumregler Modus
13. Raumregler (dem Kessel zugeordnet) Schalterstellung 1 - 5
14. Kessel Raumregler Versteller Raumregler (dem Kessel zugeordnet) WÄRMER / KÄLTER-Regler
15. Kesselraumregler Batterie Raumregler (dem Kessel zugeordnet) Batteriespannung
17. Laufzeit Behälterschnecke
Laufzeit der Behälterschnecke in Abhängigkeit mit REFA
18. SOLL Leistung Aktuelle Soll Leistung lt. Leistungsregler
Luft Leistung
19. Aktuelle Luftleistung (Vorgezogen)
20. Material Leistung Aktuelle Materialleistung (Nachgezogen)
21. Tagesbehältertakte Aktuell verfügbare Tagesbehältertakte
Temperatur im Tagesbehälter
22. Temperatur im Tagesbehälter (Sicherheitsüberwachung)
23. Fördermenge / Minute Gewicht der Pelletsaustragung pro Minute (genauer Wert erst ab 3-mal füllen nach stromlos)
13
In diesem Menü können Sie Datum, Uhrzeit, Informationscode und die Mate-
rialkorrektur (Kapitel: Materialkorrektur) einstellen.
Ab Punkt 7 erhalten Sie alle Informationen, die Ihren Kessel und das Energie-
management betreffen.
Mit der Taste -------- oder -------- können Sie zur gewünschten Zeile na-
vigieren.
Um die Information aus den Menüpunkten 1-9 auslesen zu können, drücken
Sie die Taste .
Ab Menüpunkt 7 wird die Information automatisch angezeigt. Hier gibt es
keine Einstellmöglichkeiten.
Die Zeilennummer und die dahinter steckende Information entnehmen Sie
der unten angeführten Liste.
Nr. Bezeichnung Information
24. Kesseltemperatur Kesseltemperatur
25. Brennraumtemperatur Brennraumtemperatur
LM SOLL
26. Luftvorgabe
27. LM Wert Gemessene Luftmenge Messwert 0 - 900.0
Phase Lüfter
28. Lüfter Ausgabewert 0 - 225 (0 % bis 100 %)
33.
35. Boilertemperatur Boilertemperatur // Taste
Boilertemperatur unten
36. Bei Anschluß eines zweiten Boilerfühlers (1 Heizkreisstreifen X 7) wird dieser automatisch verwendet.
37. Boiler Ladezeit Grundtemperatur 0 = Außerhalb der Boiler Ladezeit für die Grundtemperatur
1 = Innerhalb der Boiler Ladezeit für die Grundtemperatur
Boiler Ladezeit
38. 0 = Außerhalb der Boilerladezeit
1 = Innerhalb der Boilerladezeit
Boiler Legionellen Ladezeit
39. 0 = Außerhalb der Legionellenladezeit
1 = Innerhalb der Legionellenladezeit
41.
Puffer oben
40 Puffertemperatur oben
41 Puffer unten Puffertemperatur unten
Puffer Solar
42. Temperatur Solarfühler
43. Puffer Ladezeit
0 = Außerhalb der Ladezeit
1 = Innerhalb der Ladezeit
Puffer - Einschalttemperatur
44. Mindesttemperatur ab der der Puffer am oberen Pufferfühler gemessen den Kessel einschaltet
45. Puffer - Ausschalttemperatur
Ausschalttemperatur ab der der Puffer am unteren Pufferfühler gemessen den Kessel ausschaltet
49.
50. Errorcode letzter Errorcode 1
Errorcode vorletzter
51. Errorcode 2
52. Errorcode Errorcode 3
Errorcode
53. Errorcode 4
54. Errorcode
Errorcode 5
55. Errorcode Errorcode 6
Errorcode
56. Errorcode 7
57. Errorcode Errorcode 8
58. Errorcode Errorcode 9
Errorcode
59. Errorcode 10
60.
69.
HK1 Heizzeit aktiv
70. Zeitfenster 1
71. HK1 VL SOLL-Temperatur
Berechnete Vorlauftemperatur
72. HK1 VL IST-Temperatur Gemessene Vorlauftemperatur
HK1 SOLL-Raumtemperatur
73. Eingestellte Raumtemperatur
74. HK1 IST-Raumtemperatur Raumregler (dem Heizkreis 1 zugeordnet) gemessene Raumtemperatur
75. HK1 Raumregleradresse Raumregler (dem Heizkreis 1 zugeordnet) Adresse (Dipschalter)
76. HK1 Raumreglermodus
Raumregler (dem Heizkreis 1 zugeordnet) Schalterstellung 1 - 5
77. HK1 Raumregler Versteller Raumregler (dem Heizkreis 1 zugeordnet) WÄRMER / KÄLTER-Regler
HK1 Raumregler Batterie
78. Raumregler (dem Heizkreis 1 zugeordnet) Batteriespannung
79. HK1 Pumpe / Mischer = Pumpe steht
löst Boilerladen aus.
Zeitfenster 2 0 = Außerhalb der Heizzeit // 1 = Innerhalb der Heizzeit
H e i z k r e i s 1
= Mischer AUF Pumpe läuft = Mischer ZU Pumpe läuft
HAPERO Balance
14
