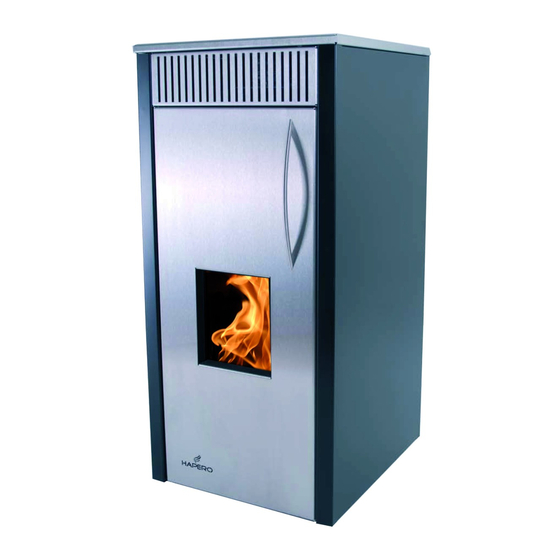

Hapero HP 02 / W Balance Einstell- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für HP 02 / W Balance:
- Bedienungsanleitung (85 Seiten) ,
- Bedienungsanleitung (43 Seiten)
Inhaltsverzeichnis
Werbung
PLUG
MECHANISM & SOFTWARE
&
F I R E
P L U G A N D F I R E . E U
P l u g a n d F i r e Z e r t i f i z i e r t
ANLEITUNG
HAPERO
C E R T I F I C A T E
FOR
DESIGN
Einstell- und Bedienungsanleitung
HP 02 / K Balance (Keller)
HP 02 / K Balance (Edelstahl)
HP 02 / W Balance (Wohnraum)
HP 04
ENERGIETECHNIK GMBH
Flash
PLANUNGSMAPPE
(Pellets-Kellerkessel)
(Pellets-Kessel)
(Pellets-Wohnraumofen)
(Pellets-Kessel)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hapero HP 02 / W Balance
Inhaltszusammenfassung für Hapero HP 02 / W Balance
- Seite 1 P l u g a n d F i r e Z e r t i f i z i e r t Einstell- und Bedienungsanleitung PLANUNGSMAPPE HP 02 / K Balance (Keller) (Pellets-Kellerkessel) HP 02 / K Balance (Edelstahl) (Pellets-Kessel) HP 02 / W Balance (Wohnraum) (Pellets-Wohnraumofen) HP 04 Flash (Pellets-Kessel) ANLEITUNG...
-
Seite 2: Die Modellpalette
Zertifizierte Heizgeräte die am Aufstellungsort nicht zusammengebaut werden müssen Geprüft nach EN 14785 Geprüft nach EN 303-5 Geprüft nach EN 303-5 Zertifizierte Heizgeräte mit minimalstem Verkabelungsaufwand HP02/K Balance (Edelstahl) Zertifizierte Heizgeräte mit minimalstem Inbetriebnahmeaufwand Geprüft nach EN 303-5 Zertifizierte Heizgeräte mit kabellosen Bedienelementen HAPERO Balance... -
Seite 3: Lagerraumbefüllung
Display der Betriebszustand Standby angezeigt wird (Nachzulesen auf der Seite 11 unter Tastertur- funktionen). Wie Sie die Aschenlade aus dem Pellets-Kessel entfernen können, lesen Sie bitte in der Einstell- und Bedienungsanleitung Seite 53 nach. HAPERO Balance... -
Seite 4: Inhaltsverzeichnis
Kennung: 1AA Softwareversion: 0023 B-3. Verbrennungsluft Seite Kennung: C1A Softwareversion: 0009 B-4. Die Raumaustragung (Saugschlauch und Rückluftschlauch) Seite Kennung: A2A / A3A Softwareversion: 0002 Praktischer Ratschlag B-5. Modulkonfiguration Seite Irrtümer sowie Druck und Satzfehler vorbehalten, alle Angaben ohne Gewähr! HAPERO Balance... -
Seite 5: Was Sind Holzpellets
Pelletstypen! Optional ist für die Bedienung des Pellets-Kessels die Verwendung eines aus Holz in kontrollierter Qualität, produziert nach Ö-Norm M 7135, Die hochintelligente Steuerungs-Philosophie im Inneren Ihres Hapero Pel- DIN-PLUS Norm und SWISSPELLET, zugelassen. Touch-Display möglich. lets-Kessels ist perfekt aufeinander abgestimmt. Das Steuerungsdisplays ist Mit dem Pellets-Kessel können unterschiedliche Pelletstypen,... -
Seite 6: Die Ersten Schritte
Komforttemperatur, außerhalb der Zeitfenster wird die Spar- temperatur angeregelt. Spartemperatur Bitte beachten Sie, dass der kabellose Raumfühler nicht inner- halb des Strahlungsbereichs einer Heizquelle (Heizkörper, Ka- Die Spartemperatur (verminderte Raumtemperatur) wird dauerhaft ange- chelofen, usw.) montiert wird. regelt. HAPERO Balance... -
Seite 7: Tastaturfunktionen
Sollten Sie eine falsche Taste gedrückt haben bzw. die 2 Sekunden nicht ab- in der E-Programmebene. gewartet haben, erscheint im Display [ FAIL ]. Sollten Sie den Pellets-Kessel über 14 Tage vom Stromnetz ge- trennt haben, müssen Uhrzeit und Datum neu eingestellt wer- den. Alle weiteren Werte bleiben erhalten. HAPERO Balance... -
Seite 8: Informationsmenü
Temperatur im Tagesbehälter Temperatur im Tagesbehälter (Sicherheitsüberwachung) HK1 Pumpe / Mischer = Pumpe steht = Mischer AUF Pumpe läuft = Mischer ZU Pumpe läuft Fördermenge / Minute Gewicht der Pelletsaustragung pro Minute (genauer Wert erst ab 3-mal füllen nach stromlos) HAPERO Balance... -
Seite 9: Meldungen Und Störmeldungen
Leistung 2 Wert in Stunden, Bereich 16% - 25% (Einzellöschung 3 Sekunden, Gesamtlöschung 5 Sekunden auf Taste drücken) Erweiterte Information über die Störmeldungen finden Sie in der PC-Software Plug & Easy (www.hapero.com). 103. Leistung 3 Wert in Stunden, Bereich 26% - 35% (Einzellöschung 3 Sekunden, Gesamtlöschung 5 Sekunden auf Taste drücken) -
Seite 10: Pc Unterstützte Inst Allation
Kessel MIT Heizkreis, MIT Puffer, MIT Raumregler, MIT Außenfühler Kaskadenverbindung (2 - 3 Pelletskessel im Verbund) Nach dem Einschalten startet der Kessel mit einer Temperaturvorgabe, die Die Leistungsvorgabe wird vom Führungskessel vorgegeben, es ist keine wei- tere Einstellung vorzunehmen. HAPERO Balance... -
Seite 11: A-2. Zeit Und Energiemanagermenü
Relais 8 Einstellung (10) der potentialfreie Uhrzeiteinstellung für das ausgewählte Energie-Mo- Bei Aktivierung des Kontaktes X25 wird diese Tempe- Kontakt gepulst. (Seite 44). dul und den ausgewählten Wochentag. ratur als aktuelle Raumtemperatur verwendet. Zum Öffnen drücken Sie mit einem Schraubendreher gegen die Lasche HAPERO Balance... -
Seite 12: Parameter Puffer
Verwendung des Brauchwassers zu Verbrühungen kom- Raumtemperatur die Pufferladung ein und ausschalten. Da- Samstag 08:00 bis 20:00 men. Bitte passen Sie die Einstellung Ihres Wasserhahnes der durch kommt es nicht zur Überhitzung im Wohnraum. erhöhten Wassertemperatur an. Sonntag 08:00 bis 20:00 HAPERO Balance... -
Seite 13: Vorlauftemperaturgeführte Heizkreis-Abschaltung
Minuten. Zum Verlassen der Zeiteinstellungen drücken Sie die Rostreinigungsintervall (Minuten) 60.0 Taste ----- (Zeitfenster), ----- (Wochentag),----- (Modul),----- (Ende). (Ende). Sie können jederzeit während des Ausstieges in andere Menüs einsteigen. Sie können jederzeit während des Ausstieges in andere Menüs einsteigen. HAPERO Balance... - Seite 14 Sie können jederzeit während des Ausstieges in andere Menüs einsteigen. Taste ----- (Parametermenü), ----- (Wochentag),----- (Modul),----- --- (Ende). (Ende). Sie können jederzeit während des Ausstieges in andere Menüs einsteigen. Sie können jederzeit während des Ausstieges in andere Menüs einsteigen. HAPERO Balance...
-
Seite 15: A-4. Parametermenü
Wert in Grad Celsius - Bei Unterschreiten der Brennraumtempertur wird die Flamme als ausgegangen erkannt Flamme ausgegangen 100% Wert in Grad Celsius - Bei Unterschreiten der Brennraumtempertur bei 100 % wird die Flamme als ausgegangen erkannt Zeit Anbrennphase 1 und 2 Wert in Sekunden - Zeit für erste Anbrennphase HAPERO Balance... -
Seite 16: A-5. Aggregatstest
Reserve ohne Funktion Mit Druck auf Taste ----- wird das Relais geschaltet Leistungsteil 3 Pole. Leistungsteil 3 Pole. STB: Potentialfreier Kontakt: (Relais 8) Sicherheitstemperaturbegrenzer ----- Mit Druck auf Taste wird das Relais geschaltet Leistungsteil 2 Pole. Leistungsteil 3 Pole. HAPERO Balance... - Seite 17 Querschnitt des Schornsteines hineinragt. wenden. Verkabelung Inbetriebnahme ACHTUNG: Bitte beachten Sie die regional gültigen Bauvor- Wir empfehlen für die Montage (bzw. Kontrolle und Abnahme schriften. bei Selbstinstallation) ausschließlich den autorisierten Fachbe- Kontaktieren Sie diesbezüglich Ihren Schornsteinfegermeister. trieb. HAPERO Balance...
-
Seite 18: B-1. Installation Des Pelletskessels
Rauchrohrausführung: Das Abgassystem muss DICHT und ISOLIERT aus- lichen Heizkörper-Entlüftungsschlüssel. Das Kesselentlüftungsventil ist auf 35,4 cm Grundfläche: 55 x 60 cm 42,8 cm Grundfläche: 58 x 75 cm geführt sein. der Vorderseite, oberhalb der Brennraumtüre zu finden. (Nachentlüften) HAPERO Balance... -
Seite 19: Demontage
Staub- Um den Körperschall der Saugturbine zu minimieren, sollte Beide Luftschläuche MÜSSEN gleich lang sein! schutzgitter. eine Gummiunterlage unter den Saugturbinenkasten einge- 4. Führt die Leitung ins Freie, muss sie mit einer Biegung nach unten legt werden! HAPERO Balance... -
Seite 20: B-5. Modulkonfiguration
(+ 5° C Sicherheit) diesmal beträgt die Einschalttemperatur 30° C, da die Puffer Einschalttemperatur höher ist als die errechnete Einschalttemperatur (23,5° + 5° = Nach dem Druck der Taste ----- sind folgende Einstellungen durchgeführt 28,5°) ist. worden. HAPERO Balance... -
Seite 21: B-7. Klemmenplan Energiemanagement
X 8 (Boilerpumpe) turfühlers befindet sich auf dem Leistungsteil. Der Boiler X 9 (Saugturbine) aktiviert sich automatisch, sobald der Boilertemperatur- X 10 (Austragungsschnecke) X 10 fühler am Leistungsteil angeschlossen wird. X 1 / X 2 (Stromversorgung) (Pufferpumpe) (Solarpumpe) HAPERO Balance... -
Seite 22: B-8. Klemmenplan Leistungsteil
Ihre Sicherheit und die Funktiona- PIN 2 Analogspannung 0 ... +10 V Displayplatine wird über Flachbandkabel an den Stecker X 28 auf dem PIN 3 Common (Wurzel) lität Ihres Gerätes beeinträchtigen! AGND AGND Normally Open (Schließer) Leistungsteil angeschlossen. HAPERO Balance... -
Seite 23: Sicherungswechsel
Das Relais 8 schaltet wenn KEINE Störung anliegt und der Kessel ON ist. Einstellwert: 6.0 Das Relais 8 schaltet wenn der Kessel in Standby ist. F1 = Absicherung für die 230 V-Versorgung der Relais (Pumpe, Mischer AUF und ZU),10 A BEACHTEN! HAPERO Balance... - Seite 24 Ein weiteres Beispiel finden Sie in der Aufstell- und Bedienungsanleitung auf aus dem Puffer, bei Heizbetrieb den Aussentemperaturstecker X 17 (-10.0° C), der Seite 38. oder drücken Sie die Tasten ------- ------- für 3 Sekunden (Kaminfe- Überprüfen Sie wie auf Seite 66 beschrieben die Funkstrecke des gerfunktion). Raumreglers. HAPERO Balance...
-
Seite 25: Funktionsbeschreibung
4 = Radiator 90° / 70° C Eingestellte SOLL Raumtemperatur Die Stellen 2 und 3 (oben mit 0 bezeichnet) müssen 0 bleiben. Ausschalttemperatur = SOLL Raumtemperatur + 1° C Zum Speichern der eingestellten Werte, drücken Sie die Taste 2 Mal. Pumpentakte HAPERO Balance... -
Seite 26: Einstellmöglichkeit
X 1 / X 2 4 Pol. Stecker 2 x 3 Pol. Stecker (Stromversorgung) KTY 81-110 (HK 1) KTY 81-110 Pufferladepumpe ACHTUNG: Die Verwendung einer Energiesparpumpe als Heizkreispumpe ist zulässig, es kann sich jedoch die Lebenszeit des Pumpenre- laise verkürzen. HAPERO Balance... - Seite 27 Für den Kundendienst & DEN Installateur HAPERO Kesselreinigung Kesselwartung HAPERO Balance...
-
Seite 28: C-1. Kesselreinigung
Sichtscheibe beschädigen können. Überzeugen Sie sich, dass der Arretierungszapfen richtig, wie im Bild gezeigt, Zum Einsetzen der gereinigten Sichtscheibe wiederholen Sie den gesamten positioniert ist und der Riegel ganz nach unten steht. Vorgang in umgekehrter Reihenfolge. HAPERO Balance... -
Seite 29: C-2. Kesselwartung
Brennraumfühler darf an der Unterseite maximal 1 mm vorstehen. Danach Führen Sie eine Sichtkontrolle der Pellets-Brennerklappe durch. Die Klappe platte auf den Luftmengensensor. Danach bauen Sie den Luftmengensensor den. gehört der Brennraumfühler wieder mit der Flügelschraube fixiert. muss an der Brennerrückwand ordnungsgemäß anliegen. wieder ein. HAPERO Balance... -
Seite 30: C-3. Kontrollbogen Kesselwartung
Zum Zurücksetzen des STB müssen Sie die Kappe an der Rückseite des Kessels abdrehen. Der Sicherheitstemperaturbegrenzer arretiert erst wenn die Kes- Informationen über den Aggregatstest finden Sie auf Seite 29. Datum, Firma, Unterschrift seltemperatur unter 70° Grad gesunken ist. Datum, Firma, Unterschrift Datum, Firma, Unterschrift HAPERO Balance... -
Seite 31: C-4. Kesselschnitt
Leistungsteil Brennereinsatz Kessel Sekundärluft Pellets Zündstab Primärluft Brennerrost Retourluft Brennerklappe Saugleitung Brenner Aschenlade Brenner Multifunktions- motor Pelletskanal Glühstab Aschenlade 24,8 cm Erweiterungsstreifen 530,0 cm Brennerklappen Mechanik Rauchrohr D 80 Rauchrohr Hitzeschutz Pelletsrutsche Pellets- 53,2 cm Brennerklappe 38,5 cm HAPERO Balance... -
Seite 32: C-6. Der Brenner
Dichtplatte STB (Sicherheitstemperaturbegrenzer Brennerrost Primärzone Kesseltemperaturfühler Sicherheitsschalter Saugturbine Entascherring Leistungsteil Entaschung Brennerklappe mit Modulplatz 1 Hebel Modulplatz 2 Modulplatz 3 Sekundärluft Primärluft 7,0 cm Zündung Saugzuggebläse 17,0 cm Antriebsmotor Pelletsschnecke Sensor Luftmengensensor Multifunktionssensor Multifunktionsmotor Rostmotor (Belimo) Aschenverdichterklappenmotor Luftmengensensor HAPERO Balance... - Seite 33 Für die Inbetriebnahme benötige ich folgende Informationen Aufstellort, Abstände zur Wand, Seite 33 / 45 Hydraulikanschluß, Kaminanschluß, Seite 33 / 45 Tipps Inbetriebnahmebogen Seite Raumaustragung Seite & WO FINDE ICH W AS? HAPERO HAPERO Balance...
-
Seite 34: Der Heizkreis
Erscheint 2 im Display sind die Einstellungen der Komforttemperatur aktiv. 3 und 4 stehen für das Zeitprogramm und 5 für die Spartemperatur. Welche Raumtemperatur wurde eingestellt? In Zeile 73/83/93 finden Sie Ihre Wunschtemperaturen. Vergleichen Sie die beiden Werte. Die HAPERO Balance... -
Seite 35: Raumaustragung
RaumAustragung Austragungsschnecke in Modulbauweise (maximal 4 Meter) HAPERO aufbauanleitung Saugsonde (Austragungsbehelf) HAPERO Balance... -
Seite 36: Allgemeines Über Die Raumaustragung
Statik des Lagerraum zu gewährleisten. (Für die Festigkeit dazu). und Haltbarkeit ist der Ausführende verantwortlich!) Montieren Sie die Abschlussplatte und verschließen Sie den Hohlraum vollständig mit einem geeigneten Füllmedium. Teilstück Nr. 200002010D ACHTUNG! Beachten Sie die örtlichen Brandschutzbestimmungen! HAPERO Balance... - Seite 37 Damit die Schneckenwendel nicht verhackt, muss genau nach Anweisung aufgebaut werden. Einfügemöglichkeit für weitere „1 Meter“ Verlängerungen Schrauben Nr. 11011830 Unterlegscheiben Nr. 23018 Lager Nr. EFOM-25 Die 0,5 Meter Verlängerung kann nur 1 x verwendet werden (maximale Wendellänge 3,5 Meter)! Muttern Nr. 21118 HAPERO Balance...
- Seite 38 • Pelletskessel mind. 30 Minuten vor der Befüllung ausschalten! (Siehe Bedienungs- anleitung) • Vor dem Betreten ausreichend belüften! • Verletzungsgefahr durch bewegliche Drehrichtungsänderung Leistungsteil X 10 Bauteile! (Lagerraumschnecke) • Auf ordnungsgemäße Befüllung achten! Original Kleben Sie das Hinweisschild auf die Lagerraumtüre. HAPERO Balance...
-
Seite 39: Allgemeines
Allgemeines HAPERO Ersatzteile Technische Daten HAPERO Balance... -
Seite 40: Ersatzteilübersicht
Glasfaserband 10 x 3 7028 Glasfaserdichtung 12 rund 7029 Glasfaserdichtung 15 x 15 7030 Steuerung Sigmatek inkl. Display (HZS 517) 7031 Display mit Flachbandkabel 7032 Erweiterungsstreifen (Heizkreis oder Puffer / Solar) 7033 Funksender 5 Kanäle (Balance) 7034 AVR Programmieradapter 7035 HAPERO Balance... - Seite 41 HAPERO Balance...
-
Seite 42: Technische Daten
Elektrischer Anschluss 230 V 16 A 230 V 16 A 230 V 16 A Standby [W] Saugturbine während des Pelletsfüllvorganges [W] 1.400 1.400 1.400 Zünden [W] Bei 100 % Brennerleistung [W] AUSZUG AUS DEM ORIGINAL PRÜFBERICHT. NACHZULESEN UNTER WWW.HAPERO.COM HAPERO Balance... - Seite 43 Gewerbepark Ost 3 A - 5141 Moosdorf HAPERO Tel. +43 (0) 7748 68585 - 0 Fax. +43 (0) 7748 68585 - 50 ENERGIETECHNIK GMBH Mail. offi ce@hapero.com Web. www.hapero.com Bestellnummer: 8725 Preis.: (A/D/CH) € 10,-...
