Ethernet
USB 2.0
USB 2.0
IR-Sensor

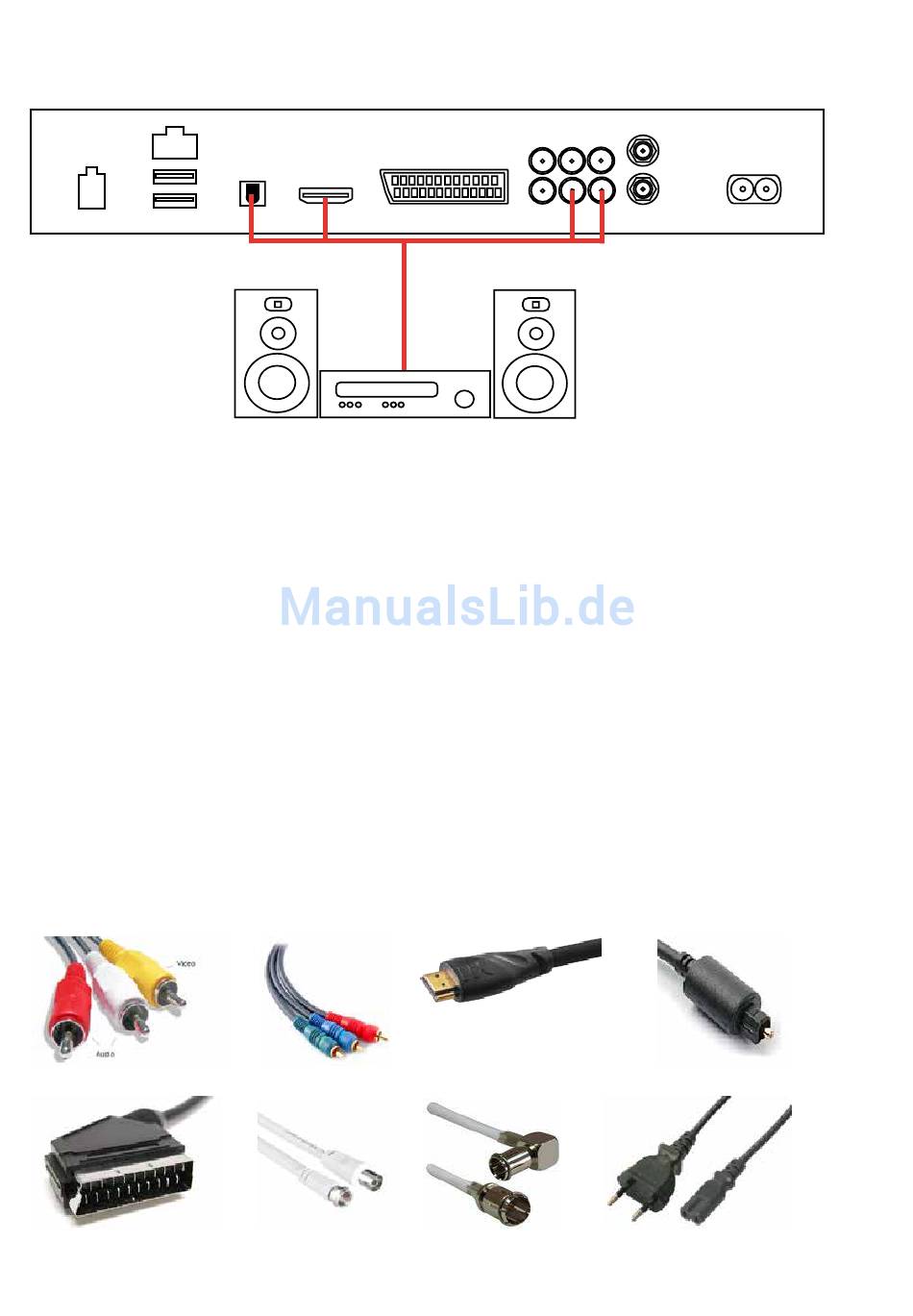

Anschlussoptionen für Digital-Audio- und HiFi-Anlagen
HiFi-Anlage an Set-Top-Box anschliessen
Verbinden Sie die Audio-L/R-Buchsen der Set-Top-Box per Cinch-Kabel mit der Audio IN-Buchse der HiFi-Anlage.
Digital-Audio-Anlage an Set-Top-Box anschliessen
Verbinden Sie die S/PDIF-Buchse der Set-Top-Box mit Hilfe eines optischen Kabels (Toslinkkabel) mit der Digital-Audio-
Anlage um eine bessere Klangqualität zu erreichen.
Digital-Audio-Verstärker an Set-Top-Box anschliessen
Verbinden Sie die HDMI-Buchse der Set-Top-Box mit Hilfe eines HDMI Kabelsmit dem Digital-Audio-
Verstärker um das Audio/Video-Signal zu schlaufen.
Legende Kabelverbindungen:
Chinch Stecker
Scart Stecker
Seite 8
Optical
HDMI
Component Stecker
Koaxial Kabel mit
Datenkabel
F-Stecker
(Drei-Loch-Dose)
Y
Pb
Pr
Scart
Video
L
HDMI Stecker
RF-Input
R
RF-Output
230 Volt / 50/60 Hz
Optischer Stecker
Stromkabel
