VEB
WERKZEUG-fW
FABRIK
TREPTOW

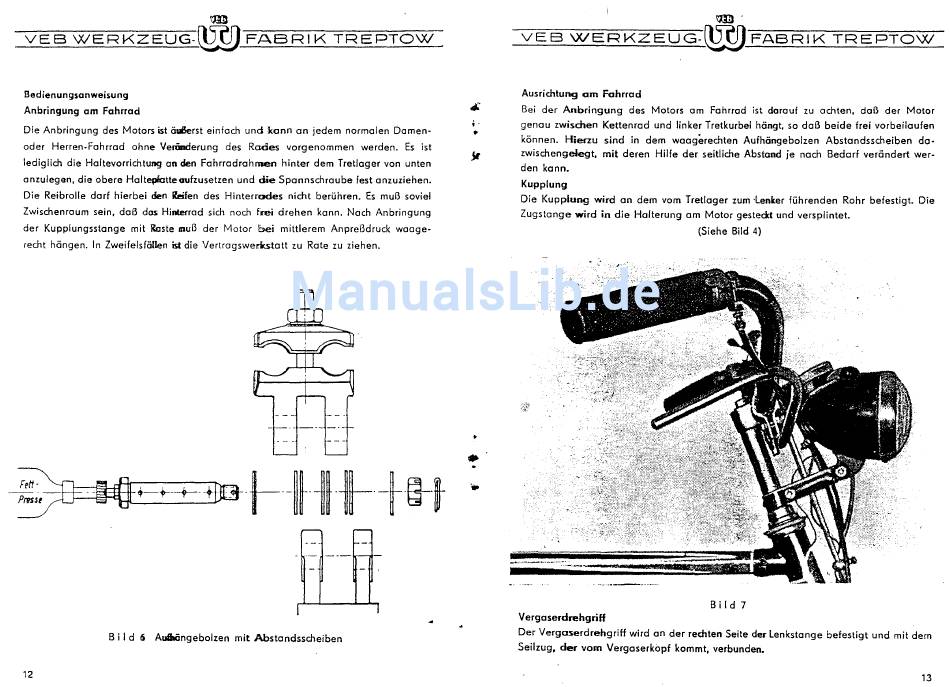

Bedienungsanweisung
Anbringung am Fahrrad
Die Anbringung des Motors ist auBerst einfoch und konn an jedem normal en Damen-
oder Herren-Fahrrad
ohne VerOaderung des Rades
vorgenommen
werden.
Es ist
lediglich die Haltevorrichtung on den Fahrradrahmen
hinter dem Tretlager yon unten
anzulegen, die obere Haltepfatteaufzusetzen
und die Spannschraube
fest anzuziehen.
Die Reibrolle darf hierbei den Reifen des Hinterrades
nicht beruhren.
Es muB soviel
Zwischenraum sein, daB dos Hintef"rod sich noch frei drehen
kann. Nach Anbringung
der Kupplungsstange
mit Roste muB der Motor bei mittlerem
AnpreBdruck waage-
recht hangen. In ZweifelsfOUen ist die Vertragsweritstatt
zu Rate zu ziehen.
,-t---t--
-t
t-lll-+~t
B i I d 5 AuihOngebolzen mit Abstandsscheiben
12
~-
VEB
\$./ERKZEUG-fWFABRIK
TREPTOW
..
Ausrichtung am Fahrrad
Bei der Anbringung
des Motors am Fahrrad ist darauf zu aehten,
daB der Motor
genau zwischen Kettenrad
und linker Tretkurbel hongt, so daB beide frei vorbeilaufen
k6nnen.
Hierzu
sind in dem waagerechten
Aufhangebolzen
Abstandsscheiben
da-
zwischengelegt.
mit deren Hilfe der seitliche Abstand je nach Bedarf vercndert
wer-
den kann.
Kupplung
Die Kupplung
wird an dem yom Tretlager zum'Lenker fuhrenden
Rohr befestigt.
Die
Zugstange
wird in die Halterung
am Motor gestedd und verspiintet.
(Siehe Bild 4)
i-
..
~
..
,.
..~_...
B i I d 7
Vergaserdrehgriff
Der Vergaserdrehgriff
wird an der rechten Seile der Lenkstange befestigt und mit dem
Seilzug. der yom Vergaserkopf
kommt, verbunden.
13
