\'JD
(
VEB
WERKZEUG-lWFABRIK
TREPTOW
Technische
Daten:
2-Tokt-Vergasermotor
mit Fremdzundung
leistung:
etwa 0,8 PS
Bohrung:
35 mm
Hub:
40 mm
Hubroum:
38,5 cmJ
Verdichtung:
6 : 1
Maximale
Umdrehungszahl:
etwa 5000 Ufmin_ (Kurbelwelle)
Untersetzung:
Kurbelwelle
-
Reibrolle
2.06 : 1
Schwungradmagnetzunder:
Type SEZ21 ER 1
Vergaser:
BVFType NKJ 10 Duse 50
Zundkerze:
"Isolator" M 14
-
175
Gewicht des Motors: 6,6 kg
BrennstoHbehCilter:
Inhalt 3 liter
BrennstoHverbrauch:
etwa 1,8 liter pro 100 tm
BrennstoH:
Benzin
-
Olgemisch 25 : 1
Hochstgeschwindigkeit:
30 kmfStd.
Befestigung
unter dem Tretlager
Kraftubertragung
mittels Reibrolle
Motor durch Verstellhebel schwenkbar
Steigfohigkeit:
etwa 8 Prozent ohne Mittreten
\
\'JD.
VEB
WERKZEUG-lW
FABRIK
TREPTOW
i
Technische Erlauterungen
des Motors
Motor
Der neuentwickelte
Fahrradanbaumotor
"Steppke"
ist ein luftgekGhlter 2-Takt-Ver-
gaser-Mator
mit Fremdzundung.
Bei 35 mm Bohrung und 40 mm Hub betrogt
der
Hubraum 38,5 cmJ. Der Motor arbeitet
mit einer Verdichtung ~on 6 : 1 und gibt bel
etwa 3500 Ufmin. eine Leistung van etwa 0,8 PS ab. Die damit erreichbare Geschwin-
digkeit betrogt 30 km je Stunde.
Durch seine Befestigung unter dem Tretlager ist eine
gunstige Schwerpunktlage
gegeben,
die gute Fahreigenschaft
gewohrleistet
und eine
geringe Beanspruchung
des Rohmens
bedeutet.
Zylinder
Der Zylinder ist aus einer korrosionsbestandigen
Leichtmetall-Legierung
gegossen,
in
den eine laufbuchse
aus Speziolzylindergul3
(Schleuderverfahren)
eingezogen
ist.
Um eine einwandfreie
Luftkuhlung
zu erzielen, ist der Zylinder aul3en mit zahlreichen
tiefgehenden
KGhlrippen versehen.
1m Zylinder sind die ZGndkerze und der Ausheber
eingeschraubt.

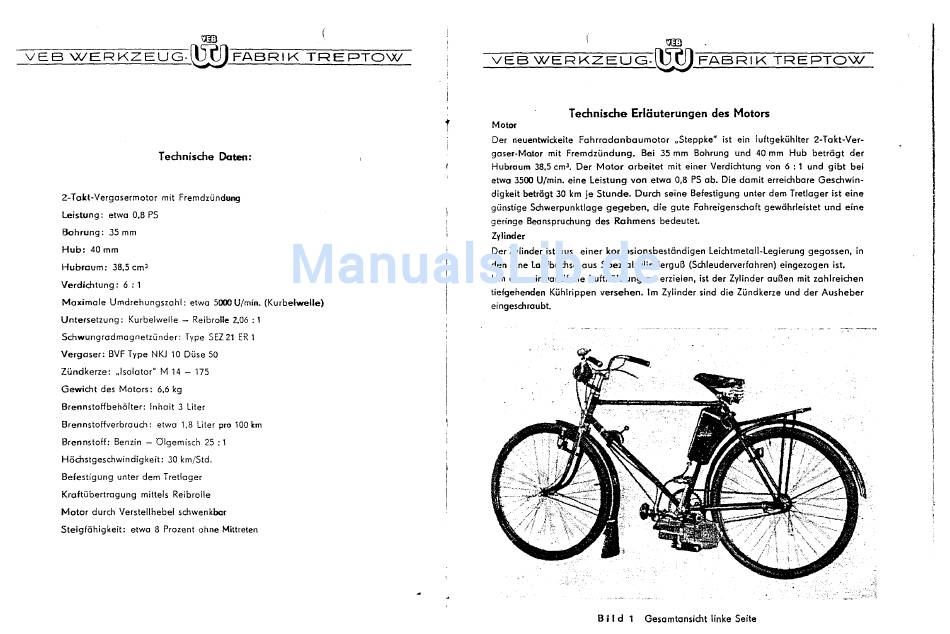

B i I d 1 Gesamtansicht linke Seite
