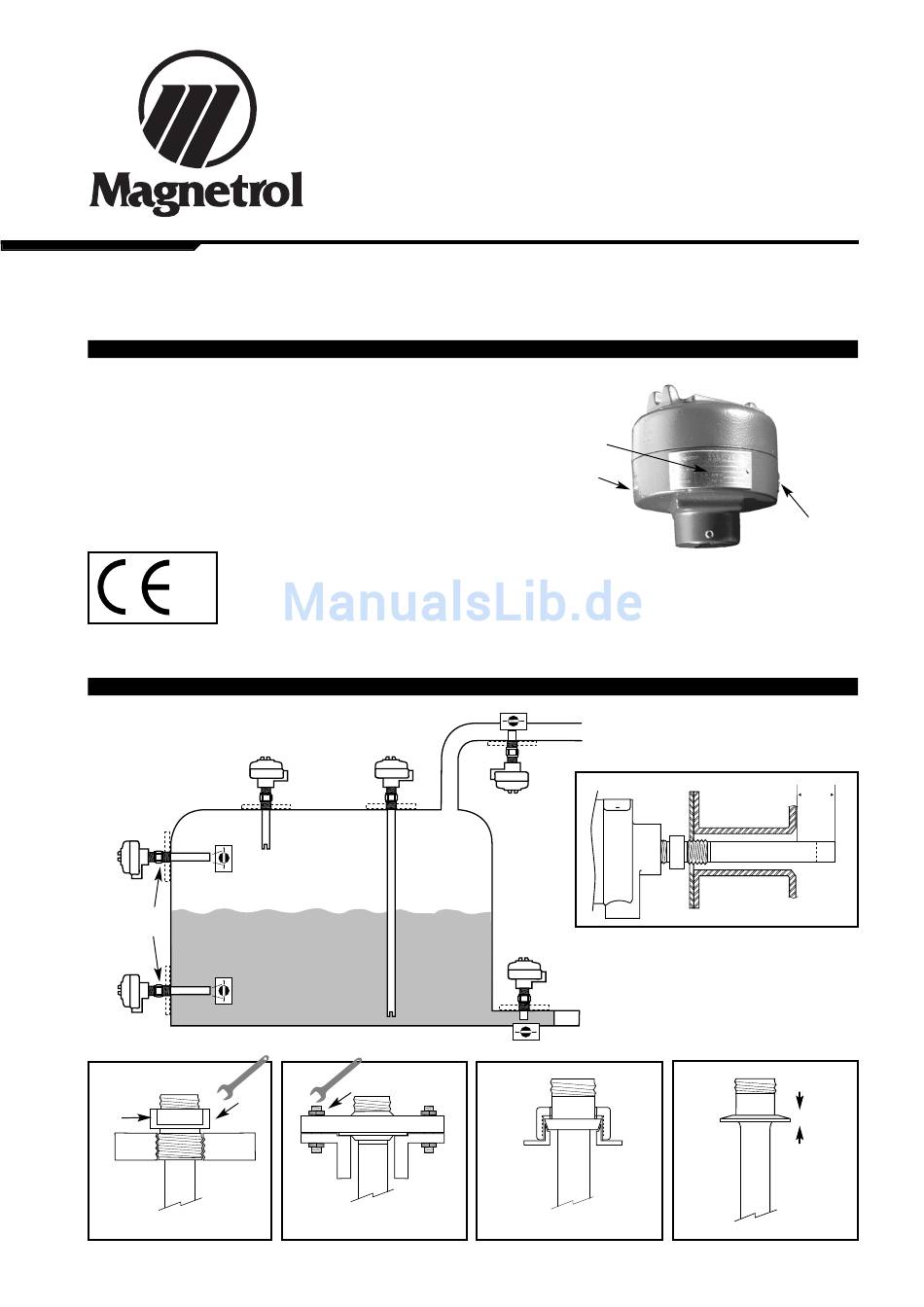

MONTAGE UND BEDIENUNGSANLEITUNG
VERPACKUNG
Sie erhalten alle Geräte ab Werk verpackt. Packen Sie die
Geräte sorgfältig aus und kontrollieren Sie die Voll-
ständigkeit aller Teile. Informieren Sie den Transporteur
innerhalb 24 Stunden, falls Sie Beschädigungen festgestellt
haben. Informieren Sie ebenfalls den Lieferanten, falls die
Teile nicht mit der Packliste übereinstimmen. Notieren Sie
die Geräte Nummern, weil dadurch eventuelle spätere
Ersatzlieferungen erleichtert werden.
Die Geräte entsprechen folgenden Vorschriften:
1. EMV-Richtlinie 2004/108/EC. Die Geräte wurden gemäß EN 61326: 1997 + A1 + A2 überprüft.
2. Richtlinie 94/9/EG für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosi-
0038
onsgefährdeten Bereichen. EG-Prüfbescheinigung Nr. ISSEP03ATEX083.
0344
3. Richtlinie 97/23/EG (Richtlinie über Druckausrüstungen).
MONTAGE
Umgebungstemperatur: -40°C bis + 70°C
Max.-Sicherheit
Max.-Sicherheit
Max. Prozeßdruck: 55 bar Œ Œ
Montagehilfe muß
vertikal montiert
werden
Max. Prozeßtemperatur:+120°C
Min. Prozeßtemperatur: -40°C
Min.-Sicherheit
Montagehilfe
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
G1-DIN/ISO 228 Gewinde
®
Min.-Sicherheit
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
Flansch, DIN/ANSI
ECHOTEL
Füllstandgrenzschalter
für Flüssigkeiten
Typenschild
Tag
Zulauf
Meßspitze muß min. 25 mm in den Behälter hineinragen.
Pumpenschutz
Pumpe
Œ Œ Geflanschte Geräte sind gemäß den Auslegungsdaten der
Flansche spezifiziert.
@@@@ @@@@ @@@@ @@@@ @@@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@@ @@@@ @@@@ @@@@ @@@@ @@@ @@@ @@@ @@@ @@@
@@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@
DIN 11 851 Milchrohrverschraubung
910
®
Ultraschall
Seriennummer
min.
25 mm
Sanitary 3A
