5.
Bedienelemente
Die Kommunikation mit dem Ladegerät erfolgt über das Display mit Hilfe der vier Tas-
ten, die mehrfach belegt sind, im Einzelnen haben sie folgende Funktionen:
Mit der 'Stop/Batt type'-Taste oder der 'Inc►'-Taste blättert man vorwärts durch
1.
die Hauptmenüs. Mit der '◄Dec'-Taste gelangt man jeweils einen Schritt zurück.
6
13.
Status Informationen
Übergeordnete Statusanzeigen
Das B6-300 stellt dem Benutzer über die normalen
Vorgangsanzeigen hinaus, weitere wichtige Ablaufsda-
ten zur Verfügung. Durch eine Betätigung der '◄Dec'-
Taste lassen sich diese Anzeigen aktivieren, auch der
Wechsel von einer zur anderen Anzeige erfolgt mit
dieser Taste.

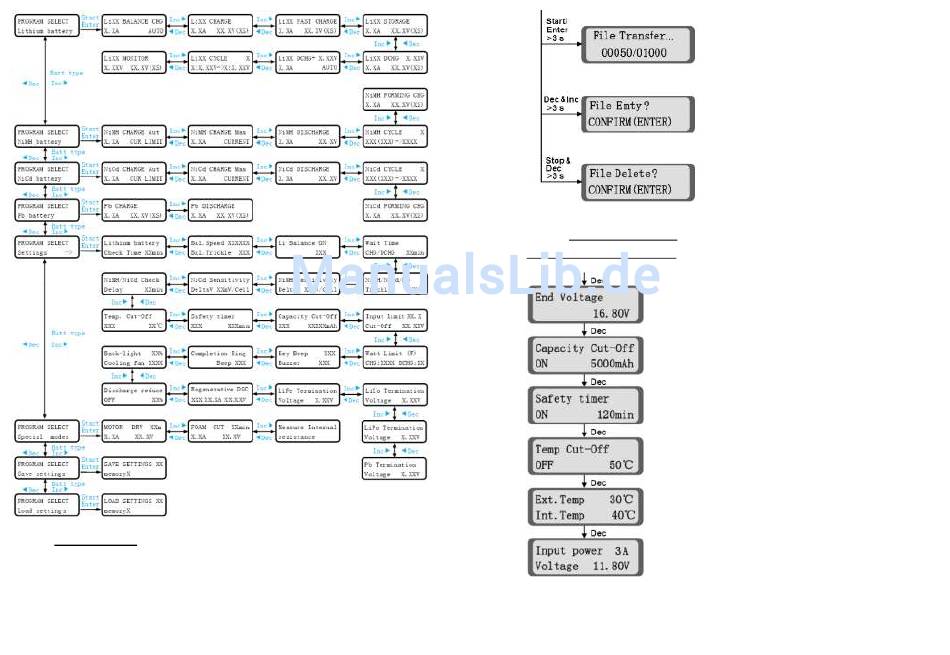

Die nebenstehende Abbildung zeigt die Reihenfolge
der zur Verfügung gestellten Informationen in diesem
Bereich.
Auch von den übergeordneten Statusanzeigen aus,
lassen sich die jeweils angezeigten Parameter verän-
dern. Dazu muss die 'Start/Enter'-Taste für eine Zeit-
dauer von 3 Sek. betätigt werden. Mit 'Inc►' bzw.
'◄Dec' kann der Parameter kann optimiert werden.
Hinweis: Die Umschaltung zwischen den einzelnen übergeordneten Statusanzei-
gen erfolgt mit der '◄Dec'-Taste, die einzelnen Anzeigen sind in einer Endlos-
schleife angeordnet.
Das Ladegerät transferiert die Log Datei
über den USB-Port zur Software LogView.
In der zweiten Zeile wird die Nummer der
Log Datei die übertragen wird, sowie die
Gesamtzahl der Log-Dateien wieder gege-
ben. Mit der 'Stop/Batt type/'-Taste kann
der Vorgang abgebrochen werden.
Durch Betätigung der 'Start/Enter'-Taste
wird die Datei / der Vorgang abgeschlossen.
Mit der 'Stop/Batt type/'-Taste bricht man
den Vorgang ab.
Durch Betätigung der 'Start/Enter'-Taste
löscht man eine Datei. Mit der 'Stop/Batt
type/'-Taste kann der Vorgang abgebro-
chen werden
27
