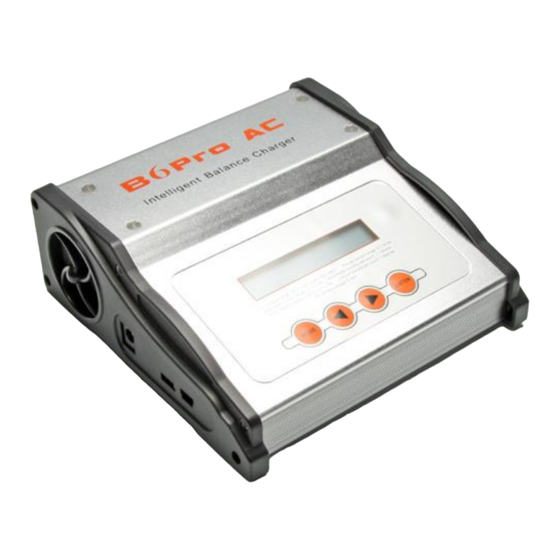

- Seite 1 Bedienungsanleitung Ladegerät PICHLER B6 Pro AC # C5630...
- Seite 2 Sie diese Bedienungsanleitung auf- merksam durch, bevor Sie das Gerät in Betrieb nehmen. Be- sonders wichtig sind dabei die Sicherheitshinweise. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Ladegerät Pichler B6-PRO-AC. Inhaltsverzeichnis Kapitel Seite...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang / Zubehör Technische Daten Bedienelemente und Anschlüsse Menüstruktur des Ladegeräts Inbetriebnahme des Ladegeräts Programmierung des Ladegeräts Grundeinstellungen Lithium-Programme NiMH- / NiCd-Programme Bleiakku Programm Speicherverwaltung Weitere Prozess Daten visualisieren Fehlermeldungen Lade- / Entladeströme in Abhängigkeit von der Zellenzahl Haftungsausschluss Gewährleistung 1. - Seite 4 Schützen Sie das Ladegerät B6-PRO-AC unbedingt vor Feuchtigkeit und direkter Sonneneinstrahlung. Nach dem Gebrauch das Ladegerät von der Stromquelle trennen und angeschlossene Akkus abnehmen. Der Lader und die Akkus dürfen nicht auf brennbaren Unterlagen und unbeaufsichtigt betrieben werden. ...
- Seite 5 Beachten Sie unbedingt die Lade- bzw. Entladedaten der verschiedenen Akkutypen, die in der folgenden Tabelle dargestellt sind. Nenn- Lade- Entlade- Lade- span- schluss- Schluss- rate nung spannung spannung NiCd/ 1,2 V/ 0,85 V NiCd- 1 – 2 C NiMH Zelle 1,00 V NiMH- LiIo...
- Seite 6 Außerdem lassen sich sogar Bleiakkus mit bis zu 10 Zellen laden und entladen. Die leistungsfähige Software des Laders sorgt für eine beson- ders komfortable Bedienung und bietet ein Höchstmaß an Sicherheit vor Bedienungsfehlern. Das Ladegerät ist mit einem zweizeiligen LCD-Display ausgestattet. Der Dialog erfolgt über dieses Display und die vier eindeutig beschrifteten Tasten.
- Seite 7 Taktfrequenz arbeitet. Daher können z.B. NiCd- und NiMH-Akkus mit 1 bis 15 Zellen je Ausgang effektiv und sicher ge- und entladen werden. Das Pichler Ladegerät B6-PRO-AC wird über vier Tasten mit festem Druckpunkt programmiert. Alle notwendigen Daten werden über das Hintergrund beleuchtete zweizeilige LC-...
-
Seite 8: Lieferumfang / Zubehör
Display angezeigt. Während eines Lade- oder Entladevorganges werden alle wichtigen Parameter dargestellt. Der Benutzer ist damit stets genau über den Lade- bzw. Entladevorgang informiert. Das Ende eines Vorganges wird sowohl akustisch über einen Piezosummer, als auch optisch über das Display gemeldet. Lieferumfang und Zubehör Der serienmäßige Lieferumfang kann ggf. -
Seite 9: Bedienelemente Und Anschlüsse
und NiMH-Akkus Konstantstrom und -spannung bei Li- und Pb-Zellen Display: 2-zeilig, hintergrundbeleuchtet, Temperaturbereich: C bis 80 Formierungszyklen: bis zu 5 programmierbar Pausenzeit: 0 bis 60 Min. Balancerstrom: bis 250 mA pro Zelle Abmessungen: 145 x 145 x 56 mm Gewicht: ca. -
Seite 10: Menüstruktur Des Ladegeräts
Auf der Displayoberfläche befinden sich 4 Bedientasten sowie das Multifunktionsdisplay. Im rechten Seitenteil befindet sich der Ladeausgang (+) und (-) sowie der Balanceranschluss. NIEMALS den Akku direkt an den Balancerausgang anschliessen sondern immer die original P6 Adapter verwenden! Das Gerät könnte irreparabel zerstört werden. -
Seite 11: Inbetriebnahme Des Ladegeräts
Inbetriebnahme des Ladegeräts Wegen der hohen Ladeleistung des Geräts kommt als Energie- quelle nur eine intakte, hochkapazitive Autobatterie bzw. ein leistungsfähiges Netzgerät in Frage. Beim Anschluss des La- ders an eine 12 V Spannungsquelle achten Sie unbedingt auf... -
Seite 12: Programmierung Des Ladegeräts
richtige Polung (rot = plus / schwarz = minus). Für einen kurzen Moment wird im Display der Gerätename angezeigt. Während dieser Zeit überprüft der Prozessor das Ladegerät und die Spannungsquelle. Im Fehlerfall wird eine entsprechende Mel- dung im Display angezeigt und es ertönt ein Warnsignal. Nach dieser Überprüfung navigiert die Software automatisch das ’USER SET’... - Seite 13 Menü zur Auswahl des Lithium-Akku Typs: LiFe = 3,3 V; LiIo = 3,6 V; LiPo = 3,7 V Es ist sehr wichtig den richtigen Akkutyp zu wählen, die Zellen werden sonst beim Laden unweigerlich zer- stört. Das Gerät ist mit einer automatischen Erkennung der Zellenzahl von Lithium- Akkus ausgestattet.
- Seite 14 Der Anschluss an der linken Seite des Laders kann als USB- Port oder zum Anschluss eines Temperatur-Sensors benutzt werden. In diesem Untermenü kann die Temperaturüberwachung mit der ’INC’- / ’DEC’-Taste aktiviert, bzw. deaktiviert werden. Außer- dem kann die Abschalttempera- vorgegeben werden.
-
Seite 15: Lithium-Programme
In dieser Einstellung kann die max. Kapazität für einen Lade- vorgang eingestellt werden. Auch diese Möglichkeit erhöht die Sicherheit eines Vorganges, damit es nicht dazu kommt, dass die Zellen überladen werden. Sobald die Schwelle erreicht ist, wird der Ladevorgang abge- brochen. - Seite 16 wird beendet, sobald der Ladestrom auf etwa 10 % des einge- stellten Wertes zurückgegangen ist. In diesem Programm kann nur Lithium-Akkutyp geladen werden, der zuvor bei der Konfi- guration vorgegeben wurde. Nach Navigation mit der ’Batt-Type’-Taste Programm erfolgt der Einstieg in Programmierphase, durch eine Betätigung der ’Start/Enter’-Taste.
- Seite 17 Sollte das nicht so sein, muss mit ’Batt-Type/ Stop’ zurück Einstellmenü gewechselt werden. Zellen- Lade- Span- gelade- Typ und zeit ne Ka- -zahl pazität Ladestrom Nach dem Start wird das Arbeitsdisplay angezeigt. Es stellt alle wichtigen Informationen zur Verfügung. Um den Ladevorgang zu beenden, betätigen Sie bitte die ’Batt-Type/Stop’-Taste.
- Seite 18 Balancerladung müssen Sie sowohl die Hochstromkabel (+) und (-) am Gerät, als auch den Balancerstecker über den ent- sprechenden Adapter, anstecken. Die Ladung über das Balancerkabel allein funktioniert nicht! Balancer- Anschluss dient zur Überwachung der Zellen und zum Aus- gleich der Zellenspannungen. Die oben stehende Abbildung verdeutlicht die Verschaltung der Zellen.
- Seite 19 Verkürzter Lithiumladevorgang (LiXX FAST CHG) Diese Ladeart für Lithium-Akkus wird angewandt um auf dem Fluggelände nicht unnötig lange auf das Ladeende zu warten. Beim normalen Ladeverfahren nimmt der zweite Ladeabschnitt, die Konstantspannungs-Ladung viel Zeit in Anspruch, bringt aber verhältnismäßig wenig an Kapazitätszuwachs. Im Fast- Charge-Modus wird dieser letzte Abschnitt verkürzt, der Lade- vorgang ist dementsprechend kürzer, aber der Akku ist nicht absolut voll aufgeladen.
- Seite 20 Nachdem dieser Menüpunkt mit der ’INC’-Taste aktiviert wurde, wird das nebenstehende Display visualisiert. diesem Menü kann auf die bekannte Art und Weise der Ladestrom und die Zellenzahl vorgegeben werden. Mit der ’Start/Enter’-Taste wird der Ladevorgang gestartet. Mit der ’Batt-Type/Stop’-Taste kann die Aufladung jederzeit unterbro- chen werden.
- Seite 21 Mit der ’Start/Enter’-Taste wird Entladevorgang gestartet. Mit der ’Batt-Type/Stop’-Taste kann die Aufladung jederzeit unterbrochen werden. Im Arbeitsdisplay werden die aktuellen Entladewerte (Zellen- zahl; Ladestrom; aktuelle Akkuspannung, Entlademodus; ver- strichene Entladezeit und bislang entladene Kapazität) wie bei den anderen Abläufen dargestellt. Sowohl beim Laden, als auch beim Entladen eines Lithium- Akkupacks überwacht der Prozessor die einzelnen Zellen, er versucht die Spannungslagen anzugleichen.
-
Seite 22: Nimh- / Nicd-Programme
8.3 NiMH- / NiCd-Programme Mit diesen Programmen lassen sich NiMH- bzw. NiCd-Akkus behandeln. Die Vorgänge sind für beide Akkutypen vollkommen identisch und werden daher in der Anleitung in einem Kapitel abgehandelt. Wichtig ist, das Adapter-Kabel am Balancer-Port zu entfernen, wenn ein NiMH- / NiCd-Akku behandelt werden soll. - Seite 23 im manuellen Modus stellt sich im Prinzip genau so dar. Dann erscheint in der ersten Zeile rechts der Schriftzug ’Man’. Ist der richtige Ladestrom mit der ’INC’- bzw. der ’DEC’-Taste eingestellt, kann der Ladevorgang mit der ’Start/Enter’-Taste (mind. 3 Sek. lang) ausgelöst werden. Im Arbeitsdisplay werden alle aktuellen Werte des laufenden Ladevorganges visualisiert.
- Seite 24 Entladevorgang mit der ’Start/Enter’-Taste (mind. 3 Sek. lang) ausgelöst werden. Im Arbeitsdisplay werden alle aktuellen Werte des laufenden Entladevorganges visualisiert. Zellen- Ent- Span- entlade- lade ne Ka- zeit pazität Entladestrom Der Entlade-Prozess kann durch eine Betätigung der ’Batt- Type/Stop’-Taste jederzeit abgebrochen werden. Bedenken Sie, dass der Akku dann nicht komplett entladen wurde.
-
Seite 25: Bleiakku Programm
gewünschte Reihenfolge und die Zyklenzahl mit der ’INC’- bzw. der ’DEC’-Taste eingestellt, kann der Zyklus mit der ’Start/Enter’- Taste (mind. 3 Sek. lang) ausge- löst werden. Zellen- Ent- Span- entlade- lade ne Ka- zeit pazität Entladestrom Im Arbeitsdisplay werden alle aktuellen Werte des laufenden Vorganges visualisiert. - Seite 26 Das B6-PRO-AC stellt Ladeströme von 0.1 bis 6.0 A bereit. Im entsprechenden Menü muss die Stromstärke und die Zellenzahl programmiert werden. Nach Aktivierung dieser Option wird das nebenstehende Display angezeigt. Sind der richtige Ladestrom und die Zellenzahl mit der ’INC’- bzw. der ’DEC’-Taste eingestellt, kann Ladevorgang ’Start/Enter’-Taste (mind.
-
Seite 27: Speicherverwaltung
Sind der richtige Entladestrom und die Zellenzahl mit der ’INC’- bzw. ’DEC’-Taste eingestellt, kann der Ladevorgang mit der ’Start/Enter’-Taste (mind. 3 Sek. lang) ausgelöst werden. Arbeitsdisplay werden alle aktu- ellen Werte des laufenden Vor- ganges visualisiert. Der Prozess kann durch eine Betätigung der ’Batt-Type/Stop’-Taste jederzeit abgebrochen werden. - Seite 28 Nach einer Betätigung von mind. 3 Sek. der ’Start/Enter’-Taste gelangt man zu einem Einstell- menü, in dem der Lademodus (automatisch oder manuell) und die Obergrenze des Ladestrom direkt eingestellt werden können. Mit der ’INC’-Taste wechselt man Einstellebene für einen Entladevorgang, um dort die Einstellungen für diese...
-
Seite 29: Weitere Prozessdaten Visualisieren
Nach Aktivierung dieser Option stellt sich das Display wie nebenstehend dar. Durch eine ’Start/Enter’- Betätigung Taste gelangt man zur Auswahl- ebene. In diesem Menü kann der ge- wünschte Speicherplatz stimmt werden. Nach erfolgter Auswahl muss die ’Start/Enter’-Taste für mind. 3 Sek. - Seite 30 Anzeige Spannungslage eines Akkus am Ende eines Vorgangs Anzeige der bei den globalen Einstellungen vorgegebenen max. Kapazität Anzeige der bei den globalen Einstellungen vorgegebenen max. Vorgangszeit Belegung des USB- / Tempera- tur Ports Anzeige der Akkutemperatur, nur bei Verwendung des optionalen Temperatursensors Anzeige der Eingangsspannung...
-
Seite 31: Fehlermeldungen
Anzeige der Einzelzellenspan- nung eins LiPo-Akkus, im Bild eines Akkus mit 3 Zellen Fehlermeldungen Die Ladestation B6-PRO-AC ist mit vielen Sicherheitsvorkeh- rungen ausgestattet. Tritt ein Fehler auf, wird er vom Gerät erkannt und mit einer entsprechenden Meldung im Display angezeigt. Außerdem ertönt ein schrilles Warnsignal. Setzen Sie die Meldung durch eine Tastenbetätigung zurück und be- heben Sie umgehend den Fehler. - Seite 32 unbestimmter Fehler, Gerät sofort von der Energiequelle trennen Zellenzahl bei einem Lithium- Akku zu hoch eingestellt Zellenzahl bei einem Lithium- Akku zu gering eingestellt Eine Zelle eines Lithium-Akkus hat eine zu geringe Spannungs- lage. Eine Zelle eines Lithium-Akkus hat eine zu hohe Spannungsla- ge, bitte den Akku genau prüfen.
-
Seite 33: Lade- / Entladeströme In Abhängigkeit Von Der Zellenzahl
12. Lade- / Entladeströme in Abhängigkeit von der Zellenzahl Der Prozessor begrenzt automatisch den Strom, damit das Gerät nicht überlastet wird (siehe folgende Tabelle). Akku- Zahlen- Nenn- Lade- Entlade- zahl spannung strom strom NiCd/ 1,2 V 6,0 A 2,0 A NiMH 2,4 V 6,0 A... -
Seite 34: Haftungsausschluss
Wartung dieses Produktes können von der Fa. Pichler Kunststofftechnik nicht überwacht werden. Daher über- nimmt die Fa. Pichler Kunststofftechnik keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Ver- wendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 35 Rechnung stellen. Wenn das Gerät zur Reparatur an uns eingeschickt werden soll müssen Sie vorab unter folgender eMail Adresse: mail@pichler.de eine RMA Nummer (Rücksendenummer bean- tragen). Nur wenn Sie von uns die Freigabe in Form einer gültigen Rücksendenummer erhalten haben, können Sie das Gerät an uns einsenden.
- Seite 36 © Copyright (PICHLER Kunststofftechnik GmbH) Pichler Kunststofftechnik GmbH D-84307 Eggenfelden Technische Fragen bitte nur schriftlich bzw. per eMail www.pichler-modellbau.de mail@pichler.de...
