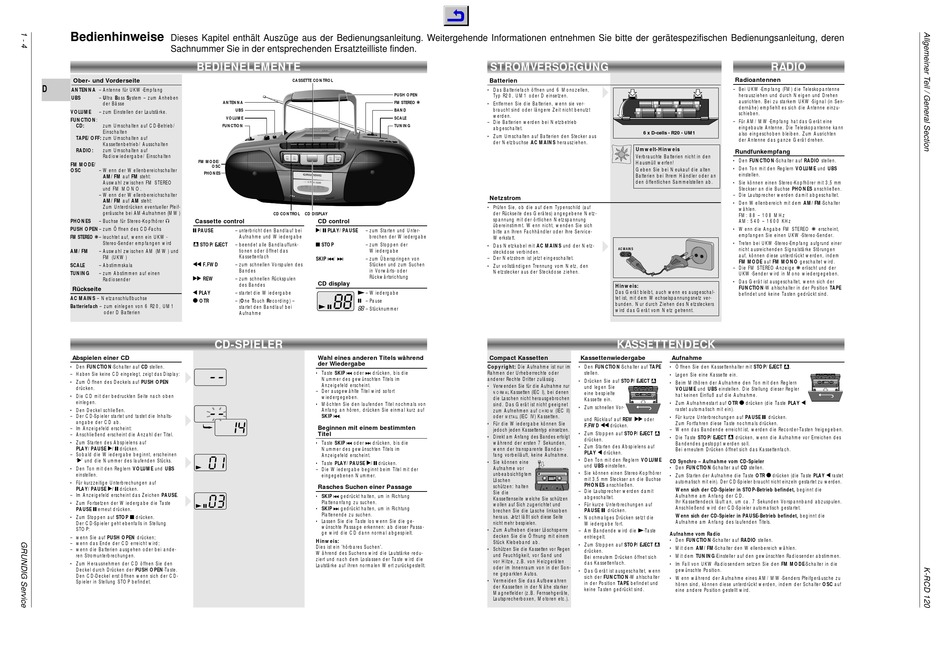

Grundig K-RCD 120 Serviceanleitung Seite 4

Bedienhinweise
Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren
Sachnummer Sie in der entsprechenden Ersatzteilliste finden.
BEDIENELEMENTE
Ober- und Vorderseite
D
ANTENNA – Antenne für UKW-Empfang
UBS – Ultra Bass System – zum Anheben
der Bässe
VOLUME – zum Einstellen der Lautstärke.
FUNCTION:
CD: zum Umschalten auf CD-Betrieb/
Einschalten
TAPE/OFF: zum Umschalten auf
Kassettenbetrieb/Ausschalten
RADIO: zum Umschalten auf
Radiowiedergabe/Einschalten
FM MODE/
FM MODE/
OSC
OSC
– Wenn der Wellenbereichschalter
PHONES
AM/FM auf FM steht:
Auswahl zwischen FM STEREO
und FM MONO.
– Wenn der Wellenbereichschalter
AM/FM auf AM steht:
Zum Unterdrücken eventueller Pfeif-
geräusche bei AM-Aufnahmen (MW)
PHONES – Buchse für Stereo-Kopfhörer p
Cassette control
PUSH OPEN– zum Öffnen des CD-Fachs ;
PAUSE
FM STEREO 6 – leuchtet auf, wenn ein UKW-
Stereo-Sender empfangen wird
/
STOP/EJECT
AM/FM – Auswahl zwischen AM (MW) und
FM (UKW)
11
SCALE – Abstimmskala F.FWD
TUNING – zum Abstimmen auf einen
22
REW
Radiosender
Rückseite
1
PLAY
AC MAINS – Netzanschlußbuchse
0
OTR
Batteriefach – zum einlegen von 6 R20, UM1
oder D Batterien
CD-SPIELER
Abspielen einer CD
• Den FUNCTION-Schalter auf CD stellen.
– Haben Sie keine CD eingelegt, zeigt das Display:
• Zum Öffnen des Deckels auf PUSH OPEN
drücken.
• Die CD mit der bedruckten Seite nach oben
einlegen.
• Den Deckel schließen.
– Der CD-Spieler startet und tastet die Inhalts-
angabe der CD ab.
– Im Anzeigefeld erscheint:
– Anschließend erscheint die Anzahl der Titel.
• Zum Starten des Abspielens auf
2 ;
PLAY/PAUSE / drücken.
– Sobald die Wiedergabe beginnt, erscheinen
2
' ' und die Nummer des laufenden Stücks.
• Den Ton mit den Reglern VOLUME und UBS
einstellen.
• Für kurzzeitige Unterbrechungen auf
2 ;
PLAY/PAUSE / drücken.
– Im Anzeigefeld erscheint das Zeichen PAUSE.
• Zum Fortsetzen der Wiedergabe die Taste
;
PAUSE erneut drücken.
9
• Zum Stoppen auf STOP drücken.
Der CD-Spieler geht ebenfalls in Stellung
STOP:
– wenn Sie auf PUSH OPEN drücken;
– wenn das Ende der CD erreicht wird;
– wenn die Batterien ausgehen oder bei ande-
ren Stromunterbrechungen.
• Zum Herausnehmen der CD öffnen Sie den
Deckel durch Drücken der PUSH OPEN-Taste.
Den CD-Deckel erst öffnen wenn sich der CD-
Spieler in Stellung STOP befindet.
CASSETTE CONTROL
PUSH OPEN
ANTENNA FM STEREO 6
UBS BAND
VOLUME SCALE
FUNCTION TUNING
K-RCD
PA U S STOP/E JECT F. F R E W P L A O T
SKIP SKIP PLAY/PAUSE
STOP
K-RCD
CD CONTROL CD DISPLAY
CD control
2 ;
/ PLAY/PAUSE
– unterbricht den Bandlauf bei – zum Starten und Unter-
Aufnahme und Wiedergabe brechen der Wiedergabe
9
– beendet alle Bandlauffunk- STOP – zum Stoppen der
tionen oder öffnet das Wiedergabe
Kassettenfach
∞ §
SKIP / – zum Überspringen von
– zum schnellen Vorspulen des Stücken und zum Suchen
Bandes in Vorwärts- oder
Rückwärtsrichtung
– zum schnellen Rückspulen
CD display
des Bandes
B – Wiedergabe
– startet die Wiedergabe
;
– (One Touch Recording) – – Pause
startet den Bandlauf bei
– Stücknummer
8 8
Aufnahme
Wahl eines anderen Titels während
der Wiedergabe
• Taste SKIP ∞ oder § drücken, bis die
Nummer des gewünschten Titels im
Anzeigefeld erscheint.
– Der ausgewählte Titel wird sofort
wiedergegeben.
• Möchten Sie den laufenden Titel nochmals von
Anfang an hören, drücken Sie einmal kurz auf
∞
SKIP .
Beginnen mit einem bestimmten
Titel
• Taste SKIP ∞ oder § drücken, bis die
Nummer des gewünschten Titels im
Anzeigefeld erscheint.
2 ;
• Taste PLAY/PAUSE /
drücken.
– Die Wiedergabe beginnt beim Titel mit der
eingegebenen Nummer.
Rasches Suchen einer Passage
• SKIP ∞ gedrückt halten, um in Richtung
Plattenanfang zu suchen.
• SKIP § gedrückt halten, um in Richtung
Plattenende zu suchen.
• Lassen Sie die Taste los wenn Sie die ge-
wünschte Passage erkennen: ab dieser Passa-
ge wird die CD dann normal abgespielt.
Hinweis:
Dies ist ein 'hörbares Suchen'.
Während des Suchens wird die Lautstärke redu-
ziert und nach dem Loslassen der Taste wird die
Lautstärke auf ihren normalen Wert zurückgestellt.
STROMVERSORGUNG
Batterien
• Das Batteriefach öffnen und 6 Monozellen,
Typ R20, UM1 oder D einsetzen.
• Entfernen Sie die Batterien, wenn sie ver-
braucht sind oder längere Zeit nicht benutzt
werden.
– Die Batterien werden bei Netzbetrieb
abgeschaltet.
6 x D-cells - R20 - UM1
• Zum Umschalten auf Batterien den Stecker aus
der Netzbuchse AC MAINS herausziehen.
Umwelt-Hinweis
Verbrauchte Batterien nicht in den
Hausmüll werfen!
Geben Sie bei Neukauf die alten
Batterien bei Ihrem Händler oder an
den öffentlichen Sammelstellen ab.
Netzstrom
• Prüfen Sie, ob die auf dem Typenschild (auf
der Rückseite des Gerätes) angegebene Netz-
spannung mit der örtlichen Netzspannung
übereinstimmt. Wenn nicht, wenden Sie sich
bitte an Ihren Fachhändler oder Ihre Service-
Werkstatt.
• Das Netzkabel mit AC MAINS und der Netz-
AC MAINS
steckdose verbinden.
– Der Netzstrom ist jetzt eingeschaltet.
• Zur vollständigen Trennung vom Netz, den
Netzstecker aus der Steckdose ziehen.
Hinweis:
Das Gerät bleibt, auch wenn es ausgeschal-
tet ist, mit dem Wechselspannungsnetz ver-
bunden. Nur durch Ziehen des Netzsteckers
wird das Gerät vom Netz getrennt.
KASSETTENDECK
Compact Kassetten Kassettenwiedergabe
Copyright: Die Aufnahme ist nur im • Den FUNCTION-Schalter auf TAPE
Rahmen der Urheberrechte oder stellen.
anderer Rechte Dritter zulässig.
• Drücken Sie auf STOP/EJECT /
• Verwenden Sie für die Aufnahme nur
und legen Sie
Kassetten (IEC I), bei denen
eine bespielte
NORMAL
die Laschen nicht herausgebrochen
Kassette ein.
sind. Das Gerät ist nicht geeignet
• Zum schnellen Vor-
zum Aufnehmen auf (IEC II)
CHROM
oder (IEC IV) Kassetten.
METALL 22
und Rücklauf auf REW oder
• Für die Wiedergabe können Sie 11
F.FWD drücken.
jedoch jeden Kassettentyp einsetzen.
/
• Zum Stoppen auf STOP/EJECT
• Direkt am Anfang des Bandes erfolgt
drücken.
während der ersten 7 Sekunden,
• Zum Starten des Abspielens auf
wenn der transparente Bandan-
1
PLAY drücken.
fang vorbeiläuft, keine Aufnahme.
• Den Ton mit den Reglern VOLUME
• Sie können eine
und UBS einstellen.
Aufnahme vor
• Sie können einen Stereo-Kopfhörer
unbeabsichtigtem
1
mit 3,5 mm Steckser an die Buchse
Löschen
PHONES anschließen.
schützen: halten
– Die Lautsprecher werden damit
Sie die
abgeschaltet.
Kassettenseite welche Sie schützen
wollen auf Sich zugerichtet und • Für kurze Unterbrechungen auf
;
brechen Sie die Lasche linksoben PAUSE drücken.
heraus. Jetzt läßt sich diese Seite
• Nochmaliges Drücken setzt die
nicht mehr bespielen.
Wiedergabe fort.
• Zum Aufheben dieser Löschsperre – Am Bandende wird die B-Taste
decken Sie die Öffnung mit einem
entriegelt.
Stück Klebeband ab.
/
• Zum Stoppen auf STOP/EJECT
• Schützen Sie die Kassetten vor Regen
drücken.
und Feuchtigkeit, vor Sand und
Bei erneutem Drücken öffnet sich
vor Hitze, z.B. von Heizgeräten
das Kassettenfach.
oder im Innenraum von in der Son-
• Das Gerät ist ausgeschaltet, wenn
ne geparkten Autos.
sich der FUNCTION-Wahlschalter
• Vermeiden Sie das Aufbewahren
in der Position TAPE befindet und
der Kassetten in der Nähe starker
keine Tasten gedrückt sind.
Magnetfelder (z.B. Fernsehgeräte,
Lautsprecherboxen, Motoren etc.).
RADIO
Radioantennen
– Bei UKW-Empfang (FM) die Teleskopantenne
herausziehen und durch Neigen und Drehen
ausrichten. Bei zu starkem UKW-Signal (in Sen-
dernähe) empfiehlt es sich die Antenne einzu-
schieben.
– Für AM/MW-Empfang hat das Gerät eine
eingebaute Antenne. Die Teleskopantenne kann
also eingeschoben bleiben. Zum Ausrichten
der Antenne das ganze Gerät drehen.
Rundfunkempfang
• Den FUNCTION-Schalter auf RADIO stellen.
• Den Ton mit den Reglern VOLUME und UBS
einstellen.
• Sie können einen Stereo-Kopfhörer mit 3,5 mm
Steckser an die Buchse PHONES anschließen.
– Die Lautsprecher werden damit abgeschaltet.
• Den Wellenbereich mit dem AM/FM-Schalter
wählen.
FM: 88 – 108 MHz
AM: 540 – 1600 KHz
• Wenn die Angabe FM STEREO 6 erscheint,
empfangen Sie einen UKW-Stereo-Sender.
• Treten bei UKW-Stereo-Empfang aufgrund einer
nicht ausreichenden Signalstärke Störungen
auf, können diese unterdrückt werden, indem
FM MODE auf FM MONO geschaltet wird.
– Die FM STEREO-Anzeige 6 erlischt und der
UKW-Sender wird in Mono wiedergegeben.
• Das Gerät ist ausgeschaltet, wenn sich der
FUNCTION-Wahlschalter in der Position TAPE
befindet und keine Tasten gedrückt sind.
Aufnahme
/
• Öffnen Sie den Kassettenhalter mit STOP/EJECT .
• Legen Sie eine Kassette ein.
• Beim Mithören der Aufnahme den Ton mit den Reglern
VOLUME und UBS einstellen. Die Stellung dieser Regler
hat keinen Einfluß auf die Aufnahme.
0 1
• Zum Aufnahmestart auf OTR drücken (die Taste PLAY
rastet automatisch mit ein).
;
• Für kurze Unterbrechungen auf PAUSE drücken.
Zum Fortfahren diese Taste nochmals drücken.
– Wenn das Bandende erreicht ist, werden die Recorder-Tasten freigegeben.
/
• Die Taste STOP/EJECT drücken, wenn die Aufnahme vor Erreichen des
Bandendes gestoppt werden soll.
Bei erneutem Drücken öffnet sich das Kassettenfach.
CD Synchro – Aufnahme vom CD-Spieler
• Den FUNCTION-Schalter auf CD stellen.
0 1
• Zum Starten der Aufnahme die Taste OTR drücken (die Taste PLAY rastet
automatisch mit ein). Der CD-Spieler braucht nicht einzeln gestartet zu werden.
Wenn sich der CD-Spieler in STOP-Betrieb befindet, beginnt die
Aufnahme am Anfang der CD.
Ihr Kassettendeck läuft an, um ca. 7 Sekunden Vorspannband abzuspulen.
Anschließend wird der CD-Spieler automatisch gestartet.
Wenn sich der CD-Spieler in PAUSE-Betrieb befindet, beginnt die
Aufnahme am Anfang des laufenden Titels.
Aufnahme vom Radio
• Den FUNCTION-Schalter auf RADIO stellen.
• Mit dem AM/FM-Schalter den Wellenbereich wählen.
• Mit dem TUNING-Einsteller auf den gewünschten Radiosender abstimmen.
• Im Fall von UKW-Radiosendern setzen Sie den FM MODE-Schalter in die
gewünschte Position.
• Wenn während der Aufnahme eines AM/MW-Senders Pfeifgeräusche zu
hören sind, können diese unterdrückt werden, indem der Schalter OSC auf
eine andere Position gestellt wird.
