12. Drehstrommotor:

Netzspannung 400 Volt - 50 Hz
Netzanschluss - nur über Schutzkontaktsteckdose 5-polig 400V mit 16 A
Absicherung.
Wird die Kreissäge betrieben, dürfen zusätzliche Verbraucher nicht am selben
Stromkreis hängen, da dies unter Umständen ein Ansprechen der Sicherung zur
Folge hat.
Wird der Motor (S6 40% ED) infolge Überlastung zu heiß, schaltet er durch den
eingebauten Überlastungsschalter selbständig aus.
Der Motor darf erst wieder eingeschaltet werden, wenn er bis auf eine
Oberflächentemperatur von ca. 30° C abgekühlt ist.
Der Motor und
Hochdruckreiniger oder ähnlichen Geräten gereinigt werden. Es besteht die Gefahr
eines Stromschlages und der Zerstörung. Zudem ist es verboten die Säge bei Nässe
im Freien zu verwenden!

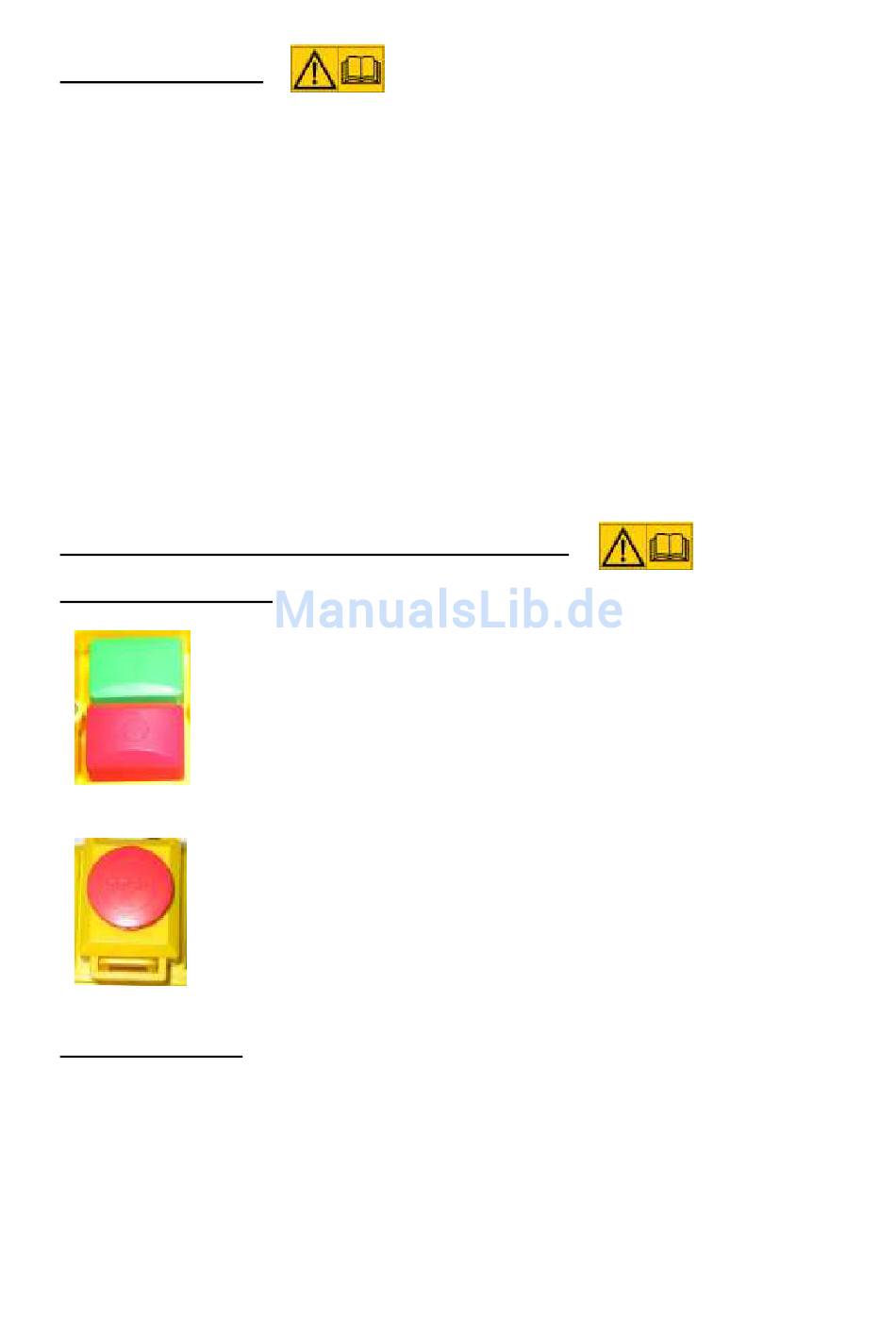

13. Schalter/Stecker-Kombination (M, MK und ZMG):
13.1 Tastenerklärung:
= grün (1) = Einschalttaster
= rot (0) = Ausschalttaster
Bei Notfall roten NOT-AUS-TASTER betätigen

13.2 Beschreibung

Die Säge ist mit einer elektronischen Bremse ausgerüstet.
Springt der grüne Taster (siehe Bild Seite 12) beim Einschalten sofort wieder heraus,
so ist der Motor noch nicht genügend abgekühlt. Einschaltknopf nicht festhalten!
Nach Ausschalten des Motors kommt das Sägeblatt nach ca. 10 Sek. zum Stillstand.
Während und kurz nach der Bremszeit brummt der Motor. In dieser Phase darf der
Schalter keinesfalls ein- noch ausgeschaltet werden. Erst 3 Minuten nach
verstummen des Brummtons darf der Motor wieder eingeschaltet werden.
Schalter dürfen nicht mit einen Wasserschlauch,
Seite 9
