Inhaltszusammenfassung für reichelt elektronik UT 210A

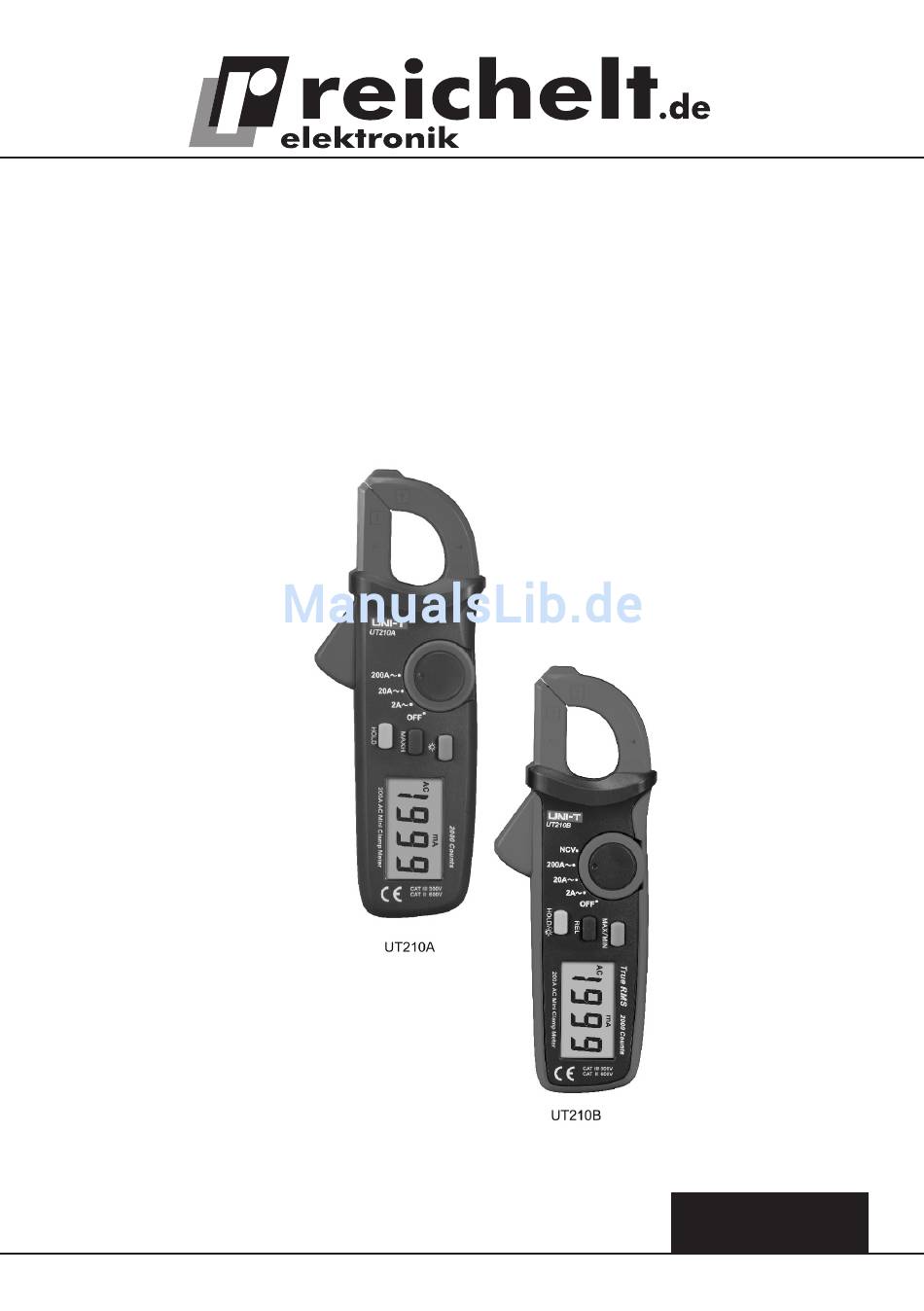

- Seite 1 Zangen-Amperemeter UT 210A/B – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 12/2015 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Zangenamperemeter UT210A sowie das True-RMS-Zangenamperemeter UT 210B sind -stellige Messgeräte für Wechselströme bis 200 A. Die Funktionen und Eigenschaften: · AC-Strommessung bis 200 A per Stromzange · Stromzange für Leiter bis 16 mm ø · Zusatzfunktionen: berührungslose Spannungsdetektion (UT210B), Data Hold, Max-/Min- Speicher UT210B) ·... - Seite 4 · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen. · Prüfen Sie die Messleitungen und die Stromzange vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte Messleitungen umgehend.
-
Seite 5: Bedien- Und Anzeigeelemente, Inbetriebnahme
4. Bedien- und Anzeigeelemente, Inbetriebnahme 1 - Strommesszange 2 - Handschutz 3 - Zangenöffner 4 - Messfunktions-Wahlschalter 5 - Hold-Taste 6 - Max-Hold-Taste 7 - Backlight-Taste 8 - Hold-/Backlight-Taste 9 - Relativwert-Taste 10 - Max-/Min-Speichertaste 11 - Display 12 - Mittenanzeige für Strommesszange Tasten- und Sonderfunktionen Taste Funktion, Beschreibung... - Seite 6 Akustische Signale (UT210B) - Das Gerät quittiert Tastenbetätigungen mit einem akustischen Signal. - 1 Minute vor dem automatischen Abschalten ertönt ein akustisches Signal (5x kurz). - Unmittelbar vor dem automatischen Abschalten ertönt ein langes akustisches Signal. - Ist der Sleep-Modus deaktiviert, ertönt alle 15 Minuten ein akustisches Signal (5x kurz). - Liegt eine Spannung über 600 V oder ein Strom über 100 A an, ertönt das Warnsignal an- haltend.
-
Seite 7: Messungen
Inbetriebnahme · Legen Sie entsprechend dem Kapitel „Batteriewechsel” zwei neue Micro-Batterien (LR03/ AAA) in das Gerät ein. Beachten Sie dort aufgeführten Sicherheits- und Montagehinweise. · Wenn sich auf dem Display eine Schutzfolie befindet, ziehen Sie diese vorsichtig ab. 5. Messungen 5.1. -
Seite 8: Wartung, Lagerung Und Pflege
6. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt. · Kontrollieren Sie Gehäuse, Bedienelemente, Messzange auf Beschädigungen. · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Nicht auf das Display drücken! Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein.
