gehen oder über Schalter 4 das Setup-Menü verlassen. Die Einstellungen werden
automatisch abgespeichert.
Während Sie im Menü „Shift Lights" sind, können Sie dieses durch Drücken von Schalter
4 vorzeitig verlassen. Die Einstellungen der verbleibenden Schaltlampen bleibt
unverändert.
Konfigurierbare Displaysysteme
Bei diesen Systemen erfolgt die Konfigurierung über die STACK-Designer-Software.
Anschluß einer Einzelschaltlampe
Es ist bei den Displaysystemen ab Modelljahr 2006 weiterhin möglich, die
Einzelschaltlampen (z.B. ST533, ST534, ST536 etc. ) anzuschließen.
Es ist jedoch nicht möglich beide Schaltlampentypen (Sequentielle Schaltlampe und
Einzelschaltlampe) gleichzeitig zu benutzen.
Wird eine Einzelschaltlampe angeschlossen, so leuchtet diese bei der Drehzahl auf, die
im Konfigurationsmenü für die erste LED der Sequentiellen Schaltlampe eingestellt
wurde. Es ist nicht nötig, die übrigen Schalt-LED´s einzustellen.

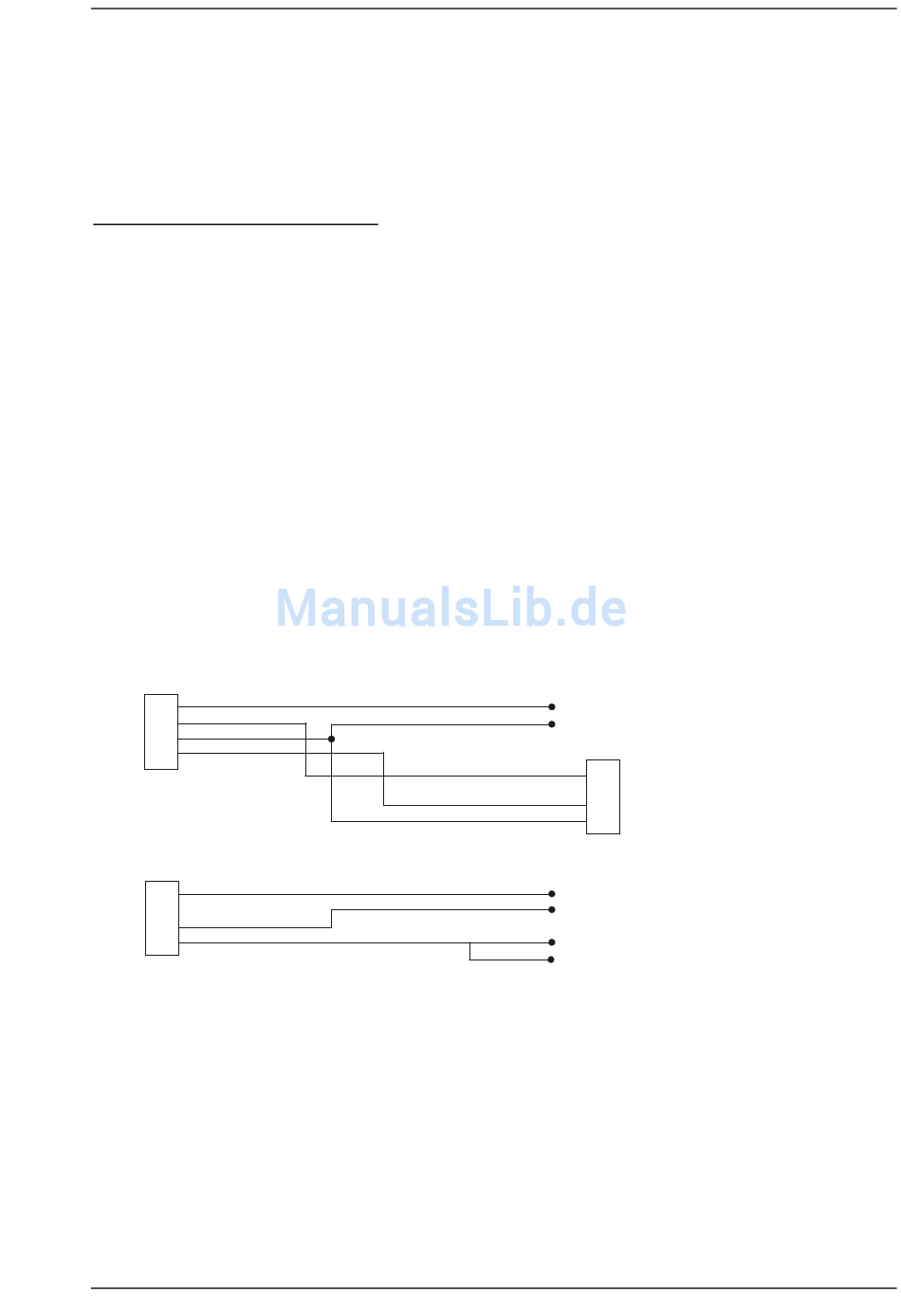

Kabelplan
Shift Light Module
Orange
White
Scrn
Red
Shift Light Harness
1
MSS 4-P
2
3
4
Dash Adapter Harness
Zusatzhandbuch - ST539 Sequentielle Schaltlampe - ISA-Racing GmbH
Red
Spade female
'D' wire
Spade female
Black
1
MSS 4-R
2
3
4
Green
Spade male
'SL' wire
Spade male
Red
Spade male
Earth wire
Black
Spade female
4
