Stack ST539 Bedienungsanleitung Seite 2

Einleitung
Die Stack Sequentielle Schaltlampe wurde für die Verwendung zusammen mit den Stack
Displaysystemen ab Modelljahr 2006 entwickelt. Sie kann einfach anstatt der sonst
üblichen Einzelschaltlampe an den Ausgang SL des Displaykabelbaums angesteckt
werden.
Die Sequentielle Schaltlampe hat folgende Eigenschaften:
• Fünf ultra-helle LED´s:
×
3 Amber, 1
• Tag/Nach-Umschaltung der Helligkeit per Knopfdruck
• Einfacher Anschluß über 3 Kabel oder 4-weg-MSS-Stecker
• Kompakt und einfach zu montieren
Montage
Die Montage der Sequentiellen Schaltlampe ist einfach:
• Positionieren Sie das Schaltlampenmodul so, dass die LED´s im Blickfeld des
sitzenden Fahrers liegen. Befestigen Sie das Modul mittels der mitgelieferten
Dual Lock
Gehäuserückseite zur Verschraubung.
• Falls Sie die Tag/Nachtumschaltung während der Fahrt benutzen möchten,
positionieren Sie die Umschalttaste in der Reichweite des Fahrers.

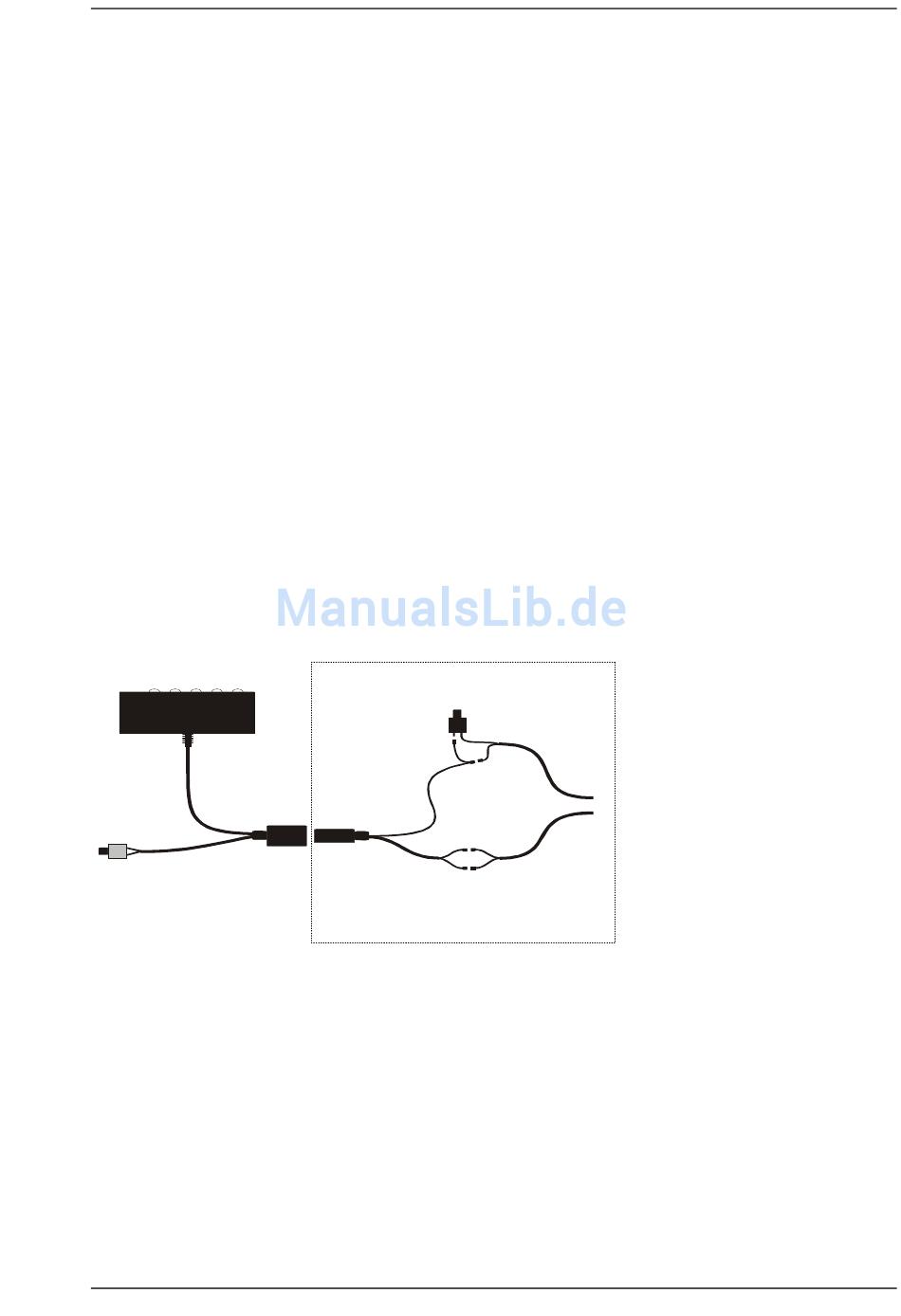

Verkabelung
Shift Light
Module
Receptacle
Dimmer Switch
'D' wire
Schließen Sie das Schaltlampenmodul entsprechend der o.a. Zeichnung an:
• Suchen Sie am Displaykabelbaum das 2-adrige, mit SL gekennzeichnete Kabel
des Schaltlampenausgangs. Falls das SL-Kabel mit einem 4-poligen MSS-
Stecker ausgerüstet ist, benötigen Sie das Adapterkabel nicht und können das
Schaltlampenmodul direkt daran anschließen.
• Falls das SL-Kabel zwei Flachstecker besitzt, verbinden Sie dessen rotes und
grünes Kabel an die gleichfarbigen Kabel des Adapterkabels.
• Ziehen Sie an einem der Drucktaster des Displays das schwarze Kabel ab und
stecken Sie es auf das eine Ende des schwarzen Y-Kabels. Stecken Sie nun
das zweite Ende des Y-Kabels wieder an den Drucktaster an.
Zusatzhandbuch - ST539 Sequentielle Schaltlampe - ISA-Racing GmbH
× ×
Rot and 1 Blau
™
-Streifen oder benutzen Sie die M3-Gewinde auf der
Dash Switch
black
MSS MSS
Plug
'SL' wire
(not to scale)
ST918080 Adapterkabel
Bem.: Nicht erforderlich bei Kabelbäumen, die mit einem 4-poligen
MSS-Stecker am "SL"-Anschluss ausgerüstet sind.
Existing
'S1', 'S2' or 'S3'
Wire from Display
red
'SL' Wire
from Display
green
2
