Stack ST539 Bedienungsanleitung Seite 3

• Schließen Sie das mit "D" bezeichnete Kabel des Schaltlampenmoduls an den
Tag/Nach-Umschalttaster an.
Konfigurieren Sie jetzt das Stack Displaysystem wie folgt:
Konfigurieren des Stack Displays
Festkonfigurierte Displaysysteme
Die fünf LED´s können so eingestellt werden, dass diese in Folge (sequentiell)
aufleuchten, wobei jeder LED eine eigene Motordrehzahl zugewiesen werden kann. Zum
Beispiel: die erste LED soll bei 6200 1/min aufleuchten, bei 6400 1/min soll zusätzlich die
zweite LED leuchten, usw...bis alle fünf LED´s aufleuchten.
Schalten Sie das Displaysystem durch gleichzeitiges Drücken der Schalter 1 und 2 in den
Konfigurationsmodus. Bewegen Sie sich durch Drücken des Schalters 3 zu dem
Menüpunkt "Edit Shift":

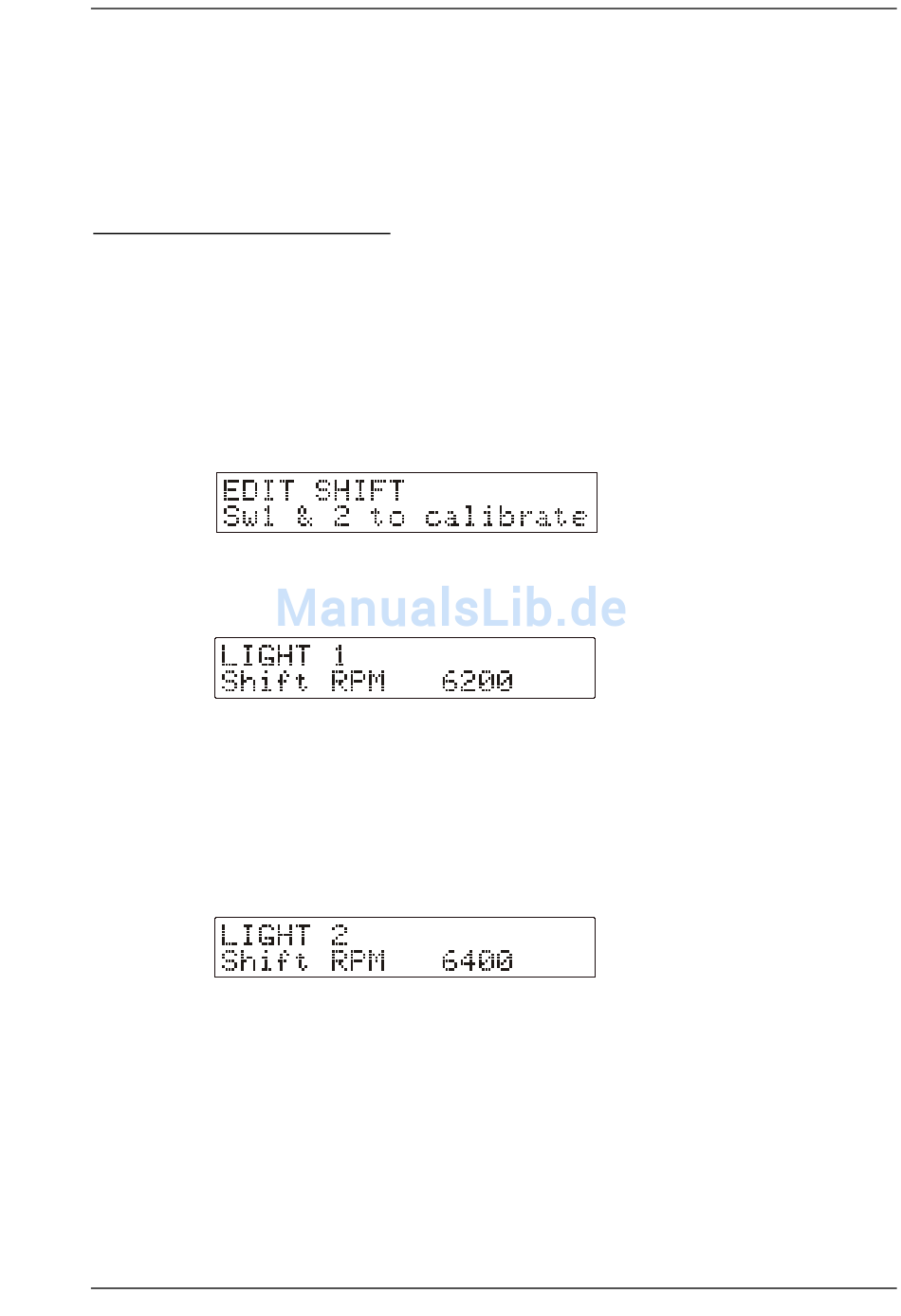

Edit Shift:
Drücken Sie gleichzeitig Schalter 1 und 2, um das Menü zu aktivieren:
Shift Lights:
Im Menüpunkt „Light 1" stellen Sie die Drehzahl für die erste Schalt-LED ein. Durch
Drücken von Schalter 1 können Sie den Drehzahlwert herabsetzen, mit Schalter 2
heraufsetzen. Sie können den Wert in 10er-Schritten ändern.
Werden die Tasten lange gedrückt, steigt die Geschwindigkeit, mit der sich der Wert
ändert.
Haben Sie den gewünschten Drehzahlwert für die erste LED eingestellt, drücken Sie
Schalter 3, um die Schaltdrehzahl für die zweite LED einzustellen.
Haben Sie den gewünschten Drehzahlwert für die zweite LED eingestellt, drücken Sie
den Schalter 3, um die Schaltdrehzahl für die nächste LED einzustellen.
Wiederholen Sie diese Schritte, bis die Drehzahlen für alle fünf Schalt-LED´s eingestellt
sind.
Wenn Sie nach dem Einstellen der fünften LED den Schalter 3 gedrückt haben, erscheint
wieder das Menü „Edit Shift". Sie befinden sich jetzt auf der Ebene der einzelnen Setup-
Menüpunkte und können entweder durch Drücken von Taste 3 zum nächsten Menüpunkt
Zusatzhandbuch - ST539 Sequentielle Schaltlampe - ISA-Racing GmbH 3
