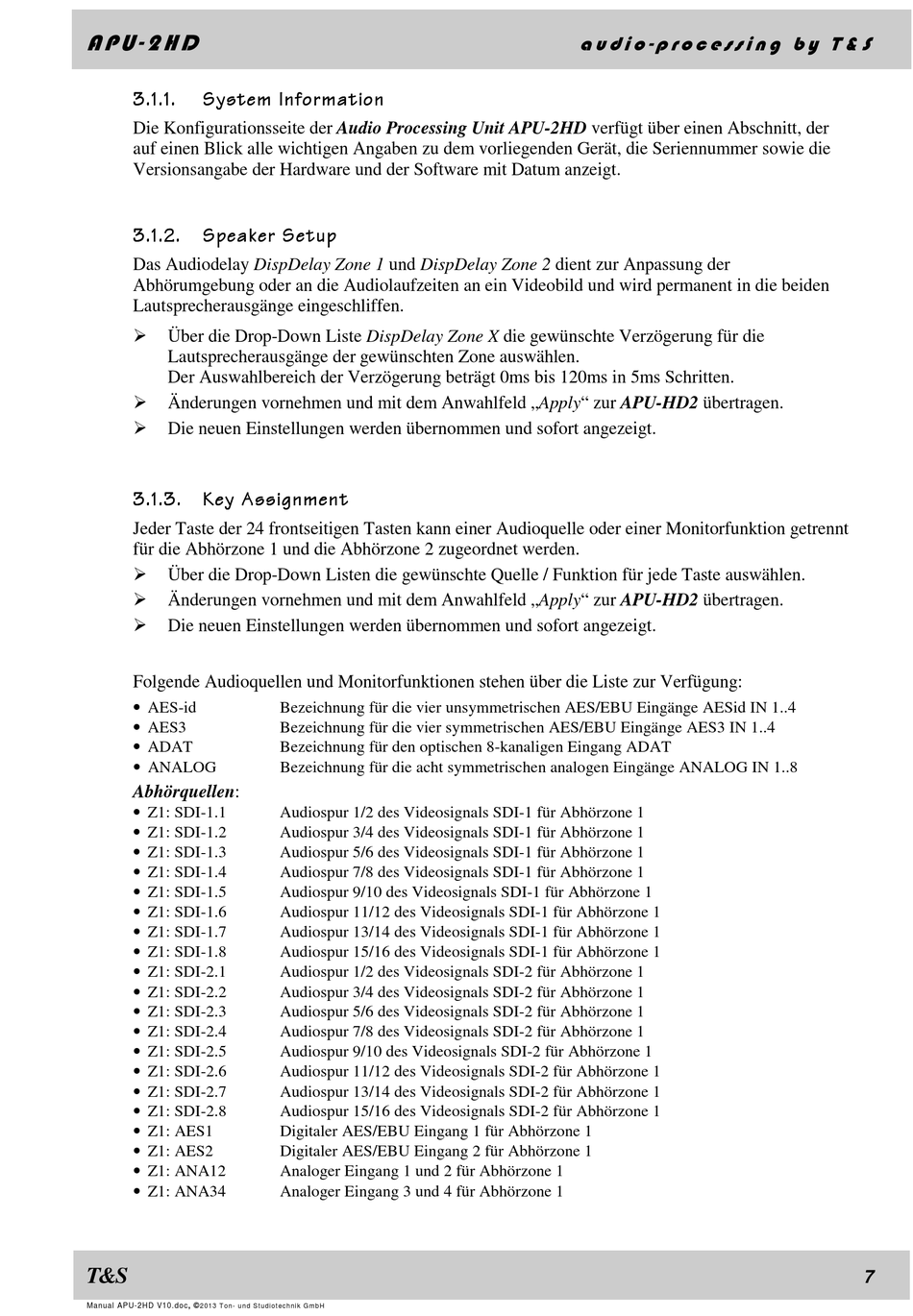

A P U - 2 H D
3.1.1. 3.1.1.

System Information

System Information
3.1.1. 3.1.1. System Information System Information
Die Konfigurationsseite der Audio Processing Unit APU-2HD verfügt über einen Abschnitt, der
auf einen Blick alle wichtigen Angaben zu dem vorliegenden Gerät, die Seriennummer sowie die
Versionsangabe der Hardware und der Software mit Datum anzeigt.
3.1.2. 3.1.2.

Speaker Setup

Speaker Setup
3.1.2. 3.1.2. Speaker Setup Speaker Setup
Das Audiodelay DispDelay Zone 1 und DispDelay Zone 2 dient zur Anpassung der
Abhörumgebung oder an die Audiolaufzeiten an ein Videobild und wird permanent in die beiden
Lautsprecherausgänge eingeschliffen.
Über die Drop-Down Liste DispDelay Zone X die gewünschte Verzögerung für die
Lautsprecherausgänge der gewünschten Zone auswählen.
Der Auswahlbereich der Verzögerung beträgt 0ms bis 120ms in 5ms Schritten.
Änderungen vornehmen und mit dem Anwahlfeld „Apply" zur APU-HD2 übertragen.
Die neuen Einstellungen werden übernommen und sofort angezeigt.
3.1.3. 3.1.3. 3.1.3. 3.1.3.

Key Assignment

Key Assignment Key Assignment Key Assignment
Jeder Taste der 24 frontseitigen Tasten kann einer Audioquelle oder einer Monitorfunktion getrennt
für die Abhörzone 1 und die Abhörzone 2 zugeordnet werden.
Über die Drop-Down Listen die gewünschte Quelle / Funktion für jede Taste auswählen.
Änderungen vornehmen und mit dem Anwahlfeld „Apply" zur APU-HD2 übertragen.
Die neuen Einstellungen werden übernommen und sofort angezeigt.
Folgende Audioquellen und Monitorfunktionen stehen über die Liste zur Verfügung:
• AES-id
• AES3
• ADAT
• ANALOG
Abhörquellen:
• Z1: SDI-1.1
• Z1: SDI-1.2
• Z1: SDI-1.3
• Z1: SDI-1.4
• Z1: SDI-1.5
• Z1: SDI-1.6
• Z1: SDI-1.7
• Z1: SDI-1.8
• Z1: SDI-2.1
• Z1: SDI-2.2
• Z1: SDI-2.3
• Z1: SDI-2.4
• Z1: SDI-2.5
• Z1: SDI-2.6
• Z1: SDI-2.7
• Z1: SDI-2.8
• Z1: AES1
• Z1: AES2
• Z1: ANA12
• Z1: ANA34
T&S
Manual APU-2HD V10.doc, ©
2 01 3 T on - u n d S t u di ot ec h ni k G m b H
Bezeichnung für die vier unsymmetrischen AES/EBU Eingänge AESid IN 1..4
Bezeichnung für die vier symmetrischen AES/EBU Eingänge AES3 IN 1..4
Bezeichnung für den optischen 8-kanaligen Eingang ADAT
Bezeichnung für die acht symmetrischen analogen Eingänge ANALOG IN 1..8
Audiospur 1/2 des Videosignals SDI-1 für Abhörzone 1
Audiospur 3/4 des Videosignals SDI-1 für Abhörzone 1
Audiospur 5/6 des Videosignals SDI-1 für Abhörzone 1
Audiospur 7/8 des Videosignals SDI-1 für Abhörzone 1
Audiospur 9/10 des Videosignals SDI-1 für Abhörzone 1
Audiospur 11/12 des Videosignals SDI-1 für Abhörzone 1
Audiospur 13/14 des Videosignals SDI-1 für Abhörzone 1
Audiospur 15/16 des Videosignals SDI-1 für Abhörzone 1
Audiospur 1/2 des Videosignals SDI-2 für Abhörzone 1
Audiospur 3/4 des Videosignals SDI-2 für Abhörzone 1
Audiospur 5/6 des Videosignals SDI-2 für Abhörzone 1
Audiospur 7/8 des Videosignals SDI-2 für Abhörzone 1
Audiospur 9/10 des Videosignals SDI-2 für Abhörzone 1
Audiospur 11/12 des Videosignals SDI-2 für Abhörzone 1
Audiospur 13/14 des Videosignals SDI-2 für Abhörzone 1
Audiospur 15/16 des Videosignals SDI-2 für Abhörzone 1
Digitaler AES/EBU Eingang 1 für Abhörzone 1
Digitaler AES/EBU Eingang 2 für Abhörzone 1
Analoger Eingang 1 und 2 für Abhörzone 1
Analoger Eingang 3 und 4 für Abhörzone 1
