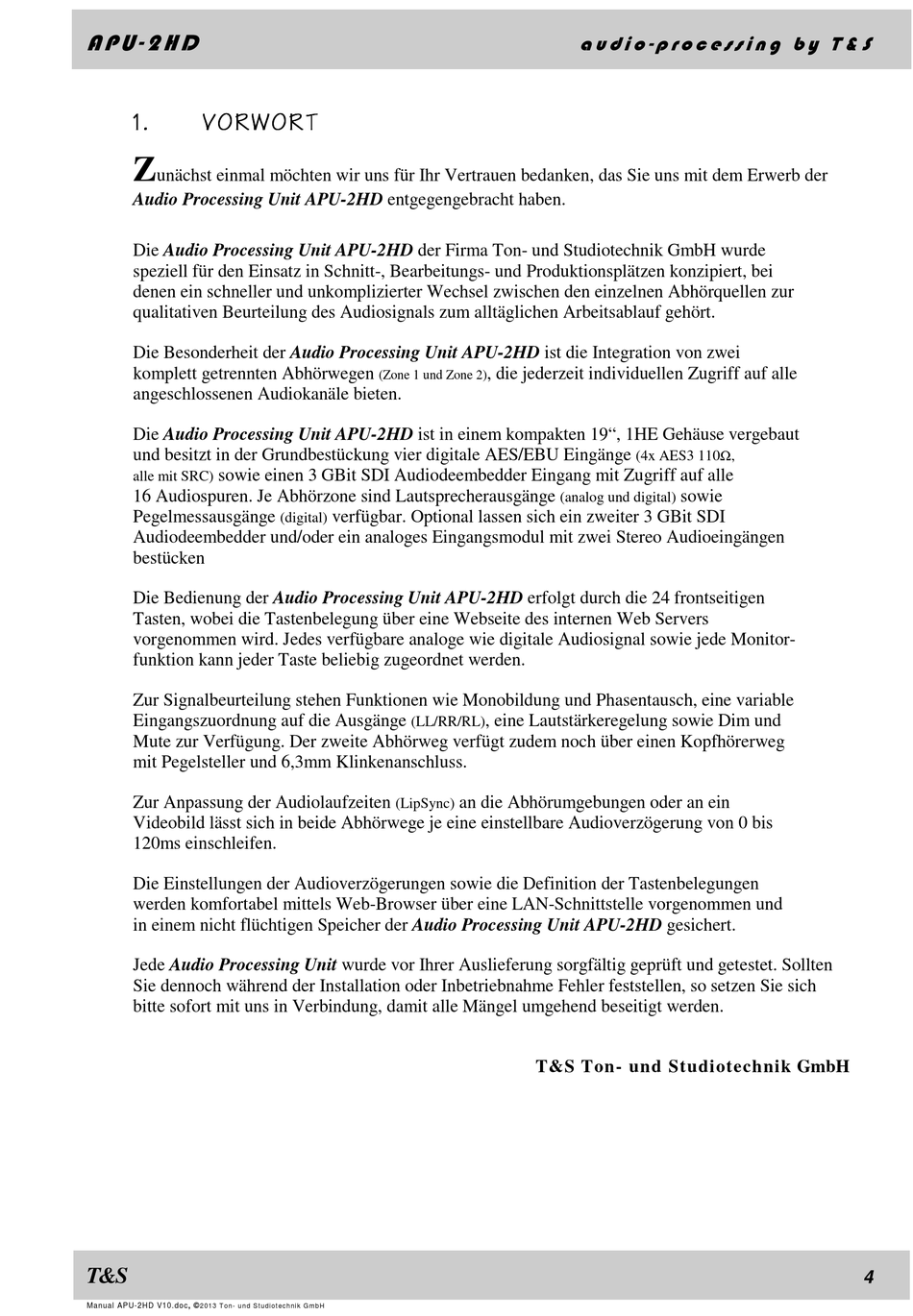

1. 1. 1. 1. V V V V ORWORT ORWORT
ORWORT ORWORT
Z
unächst einmal möchten wir uns für Ihr Vertrauen bedanken, das Sie uns mit dem Erwerb der
Audio Processing Unit APU-2HD entgegengebracht haben.
Die Audio Processing Unit APU-2HD der Firma Ton- und Studiotechnik GmbH wurde
speziell für den Einsatz in Schnitt-, Bearbeitungs- und Produktionsplätzen konzipiert, bei
denen ein schneller und unkomplizierter Wechsel zwischen den einzelnen Abhörquellen zur
qualitativen Beurteilung des Audiosignals zum alltäglichen Arbeitsablauf gehört.
Die Besonderheit der Audio Processing Unit APU-2HD ist die Integration von zwei
komplett getrennten Abhörwegen
angeschlossenen Audiokanäle bieten.
Die Audio Processing Unit APU-2HD ist in einem kompakten 19", 1HE Gehäuse vergebaut
und besitzt in der Grundbestückung vier digitale AES/EBU Eingänge
sowie einen 3 GBit SDI Audiodeembedder Eingang mit Zugriff auf alle
alle mit SRC)
16 Audiospuren. Je Abhörzone sind Lautsprecherausgänge
Pegelmessausgänge
Audiodeembedder und/oder ein analoges Eingangsmodul mit zwei Stereo Audioeingängen
bestücken
Die Bedienung der Audio Processing Unit APU-2HD erfolgt durch die 24 frontseitigen
Tasten, wobei die Tastenbelegung über eine Webseite des internen Web Servers
vorgenommen wird. Jedes verfügbare analoge wie digitale Audiosignal sowie jede Monitor-
funktion kann jeder Taste beliebig zugeordnet werden.
Zur Signalbeurteilung stehen Funktionen wie Monobildung und Phasentausch, eine variable
Eingangszuordnung auf die Ausgänge
Mute zur Verfügung. Der zweite Abhörweg verfügt zudem noch über einen Kopfhörerweg
mit Pegelsteller und 6,3mm Klinkenanschluss.
Zur Anpassung der Audiolaufzeiten
Videobild lässt sich in beide Abhörwege je eine einstellbare Audioverzögerung von 0 bis
120ms einschleifen.
Die Einstellungen der Audioverzögerungen sowie die Definition der Tastenbelegungen
werden komfortabel mittels Web-Browser über eine LAN-Schnittstelle vorgenommen und
in einem nicht flüchtigen Speicher der Audio Processing Unit APU-2HD gesichert.
Jede Audio Processing Unit wurde vor Ihrer Auslieferung sorgfältig geprüft und getestet. Sollten
Sie dennoch während der Installation oder Inbetriebnahme Fehler feststellen, so setzen Sie sich
bitte sofort mit uns in Verbindung, damit alle Mängel umgehend beseitigt werden.
T&S
Manual APU-2HD V10.doc, ©
2 01 3 T on - u n d S t u di ot ec h ni k G m b H
(Zone 1 und Zone 2)
verfügbar. Optional lassen sich ein zweiter 3 GBit SDI
(digital)
(LL/RR/RL)
(LipSync)
a u d i o - p r o c e s s i n g b y T & S
, die jederzeit individuellen Zugriff auf alle
(analog und digital)
, eine Lautstärkeregelung sowie Dim und
an die Abhörumgebungen oder an ein
T&S Ton- und Studiotechnik GmbH
(4x AES3 110Ω,
sowie
