A P U - 2 H D
5. 5. 5. 5.

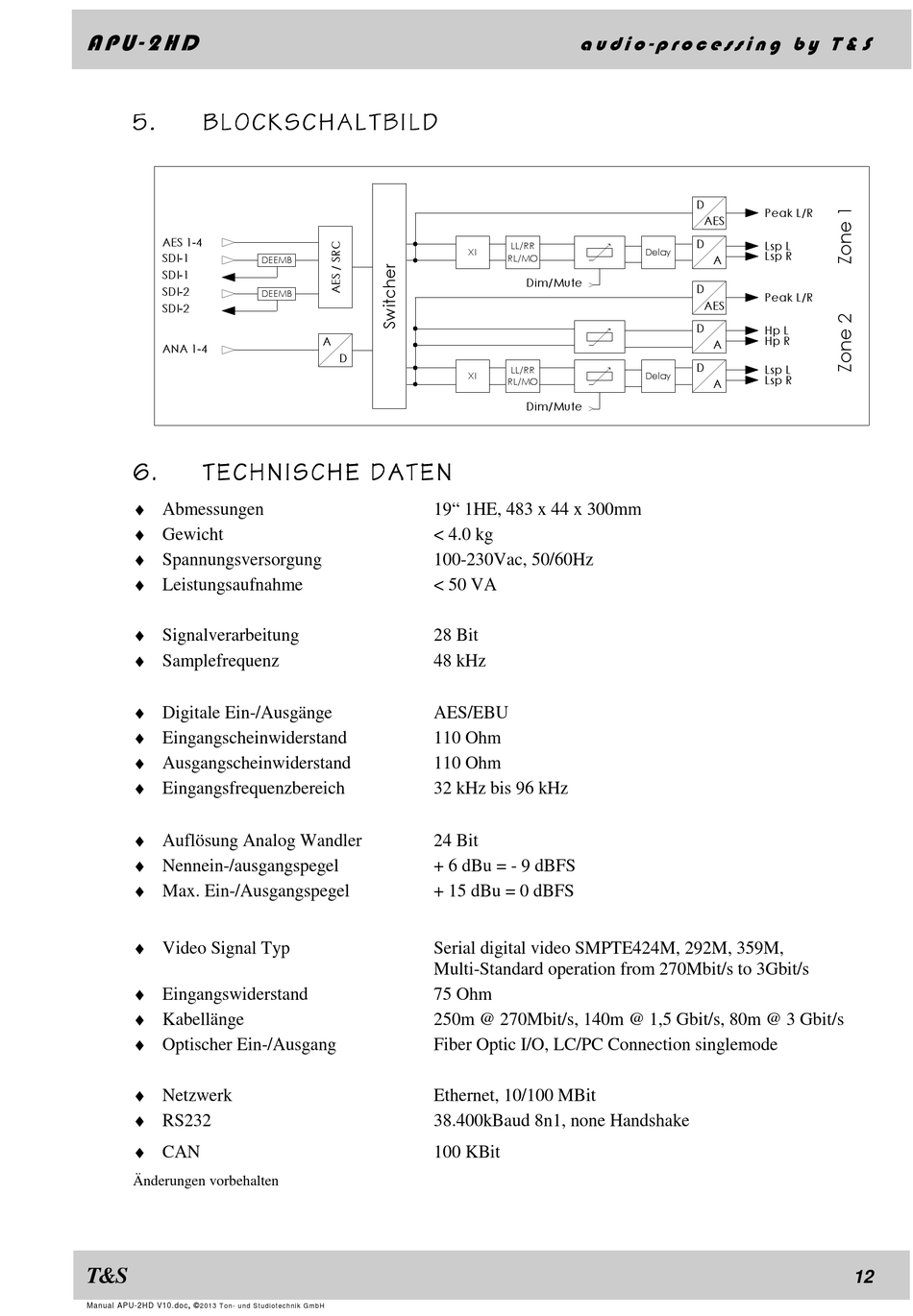

BLOCKSCHALTBILD

BLOCKSCHALTBILD
BLOCKSCHALTBILD BLOCKSCHALTBILD
AES 1-4
SDI-1
SDI-1
SDI-2
SDI-2
ANA 1-4
6. 6. 6. 6.

TECHNISCHE DATEN

TECHNISCHE DATEN
TECHNISCHE DATEN TECHNISCHE DATEN
♦ Abmessungen
♦ Gewicht
♦ Spannungsversorgung
♦ Leistungsaufnahme
♦ Signalverarbeitung
♦ Samplefrequenz
♦ Digitale Ein-/Ausgänge
♦ Eingangscheinwiderstand
♦ Ausgangscheinwiderstand
♦ Eingangsfrequenzbereich
♦ Auflösung Analog Wandler
♦ Nennein-/ausgangspegel
♦ Max. Ein-/Ausgangspegel
♦ Video Signal Typ
♦ Eingangswiderstand
♦ Kabellänge
♦ Optischer Ein-/Ausgang
♦ Netzwerk
♦ RS232
♦ CAN
Änderungen vorbehalten
T&S
Manual APU-2HD V10.doc, ©
2 01 3 T on - u n d S t u di ot ec h ni k G m b H
DEEMB
DEEMB
A
D
19" 1HE, 483 x 44 x 300mm
< 4.0 kg
100-230Vac, 50/60Hz
< 50 VA
28 Bit
48 kHz
AES/EBU
110 Ohm
110 Ohm
32 kHz bis 96 kHz
24 Bit
+ 6 dBu = - 9 dBFS
+ 15 dBu = 0 dBFS
Serial digital video SMPTE424M, 292M, 359M,
Multi-Standard operation from 270Mbit/s to 3Gbit/s
75 Ohm
250m @ 270Mbit/s, 140m @ 1,5 Gbit/s, 80m @ 3 Gbit/s
Fiber Optic I/O, LC/PC Connection singlemode
Ethernet, 10/100 MBit
38.400kBaud 8n1, none Handshake
100 KBit
a u d i o - p r o c e s s i n g b y T & S
LL/RR
XI
RL/MO
Dim/Mute
LL/RR
XI
RL/MO
Dim/Mute
D
Peak L/R
AES
D
Lsp L
Delay
Lsp R
A
D
Peak L/R
AES
D
Hp L
Hp R
A
D
Lsp L
Delay
Lsp R
A
12
