GHM-Messtechnik GmbH • Standort Martens
Kiebitzhörn 18 • D-22885 Barsbüttel / Germany
+49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288
info@martens-elektronik.de • www.ghm-messtechnik.de

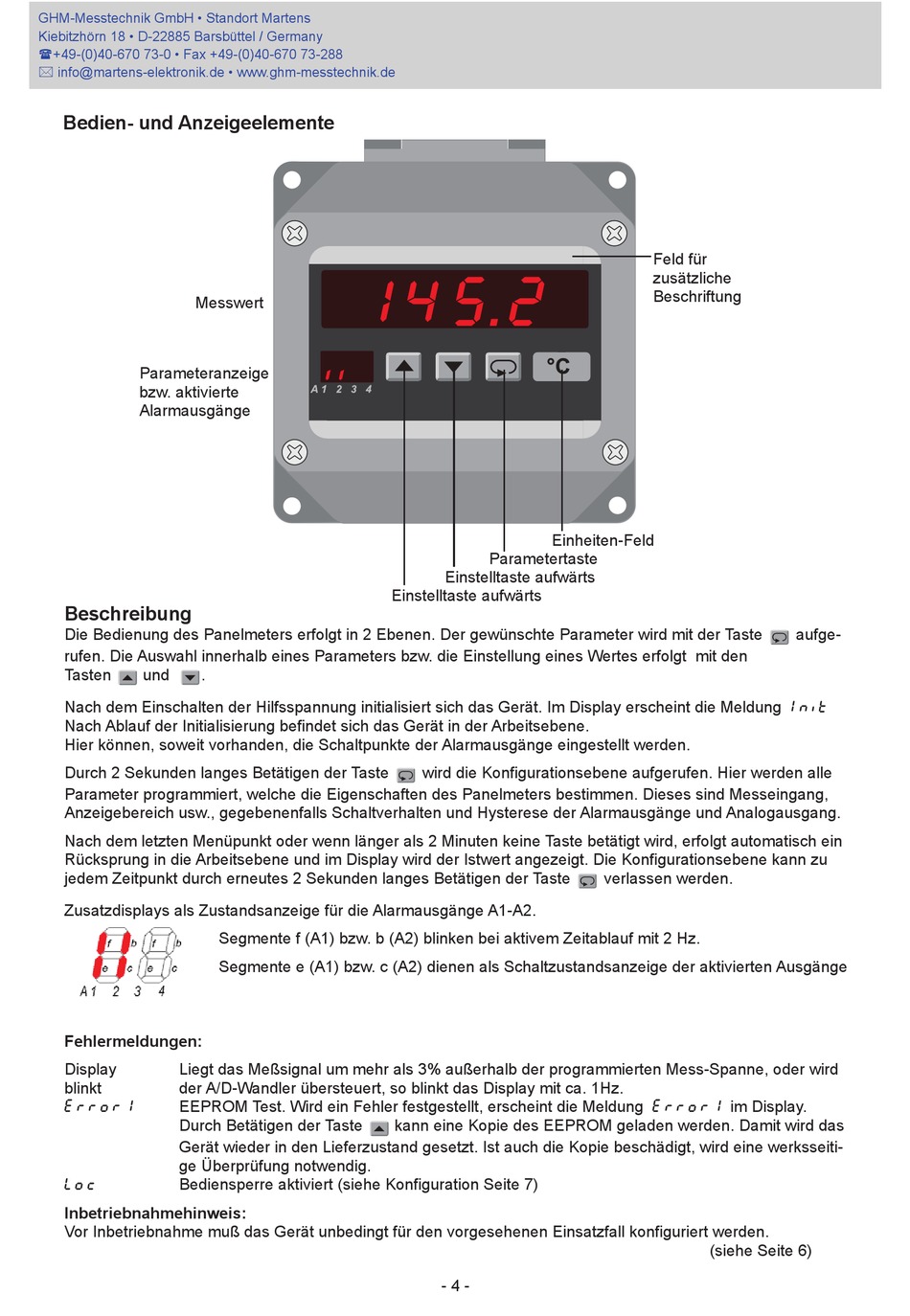

Bedien- und Anzeigeelemente
Messwert
Parameteranzeige
bzw. aktivierte
Alarmausgänge
Beschreibung
Die Bedienung des Panelmeters erfolgt in 2 Ebenen. Der gewünschte Parameter wird mit der Taste
rufen. Die Auswahl innerhalb eines Parameters bzw. die Einstellung eines Wertes erfolgt mit den
Tasten
und
.
Nach dem Einschalten der Hilfsspannung initialisiert sich das Gerät. Im Display erscheint die Meldung
Nach Ablauf der Initialisierung befindet sich das Gerät in der Arbeitsebene.
Hier können, soweit vorhanden, die Schaltpunkte der Alarmausgänge eingestellt werden.
Durch 2 Sekunden langes Betätigen der Taste
Parameter programmiert, welche die Eigenschaften des Panelmeters bestimmen. Dieses sind Messeingang,
Anzeigebereich usw., gegebenenfalls Schaltverhalten und Hysterese der Alarmausgänge und Analogausgang.
Nach dem letzten Menüpunkt oder wenn länger als 2 Minuten keine Taste betätigt wird, erfolgt automatisch ein
Rücksprung in die Arbeitsebene und im Display wird der Istwert angezeigt. Die Konfigurationsebene kann zu
jedem Zeitpunkt durch erneutes 2 Sekunden langes Betätigen der Taste
Zusatzdisplays als Zustandsanzeige für die Alarmausgänge A1-A2.
Fehlermeldungen:
Display
Liegt das Meßsignal um mehr als 3% außerhalb der programmierten Mess-Spanne, oder wird
blinkt
der A/D-Wandler übersteuert, so blinkt das Display mit ca. 1Hz.
EEPROM Test. Wird ein Fehler festgestellt, erscheint die Meldung
Durch Betätigen der Taste
Gerät wieder in den Lieferzustand gesetzt. Ist auch die Kopie beschädigt, wird eine werksseiti-
ge Überprüfung notwendig.
Bediensperre aktiviert (siehe Konfiguration Seite 7)
Inbetriebnahmehinweis:
Vor Inbetriebnahme muß das Gerät unbedingt für den vorgesehenen Einsatzfall konfiguriert werden.
Segmente f (A1) bzw. b (A2) blinken bei aktivem Zeitablauf mit 2 Hz.
Segmente e (A1) bzw. c (A2) dienen als Schaltzustandsanzeige der aktivierten Ausgänge
Einheiten-Feld
Parametertaste
Einstelltaste aufwärts
Einstelltaste aufwärts
wird die Konfigurationsebene aufgerufen. Hier werden alle
kann eine Kopie des EEPROM geladen werden. Damit wird das
- 4 -
Feld für
zusätzliche
Beschriftung
verlassen werden.
im Display.
(siehe Seite 6)
aufge-
