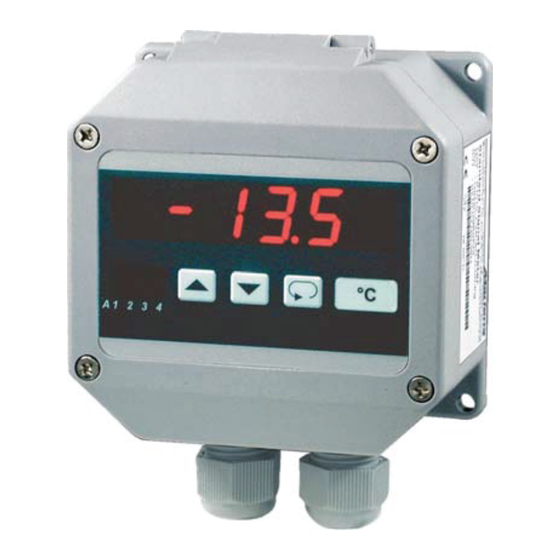

Temperatur-Messgerät T 1010
Pt100 - Pt1000
Merkmale
LED-Display 14,2 mm rot
M M M M
Messeingang
M M M M
Pt100 -100,0 ... 600,0 °C*
Pt1000, -50,0 ... 200,0 °C*
*Dezimalstelle abschaltbar
Max. 2 Alarmausgänge, Relaiswechsler
M M M M
Analogausgang 0/4 ... 20 mA und 0/2 ... 10 V DC
M M M M
Feldgehäuse mit Scharnierdeckel, 2xM16x1,5
M M M M
abweichende Bestückung mit Kabelverschraubungen
siehe Option 09 oder auf Anfrage
Schutzart IP65
M M M M
Allgemeines
Das Temperatur-Messgerät T1010 eignet sich zur Messung und Anzeige von Temperaturen in Verbindung mit
Widerstands-Thermometern Pt100, Pt1000. Auf Anfrage sind Geräte für andere Temperaturfühler lieferbar. Der
Messeingang ist von der Hilfssspannung galvanisch getrennt.
Der jeweilige Messbereich lässt sich in der Konfigurationsebene auf die benötigte Mess-Spanne eingrenzen.
Bei Geräten mit Analogausgang ist dieses gleichzeitig der Bereich für den Analogausgang.
Kurzinfo
Programmierung
Die Programmierung erfolgt über die frontseitige Folientastatur.
Alarmausgänge
Die Alarmausgänge lassen sich als min. oder max. Funktion programmieren. Ansprech-
und Rückfallverzögerung im Bereich 1 s bis 9h programmierbar.
Digitalfilter
Bei aktiviertem Digitalfilter wird fortlaufend der Mittelwert von 16 Messwerten errechnet
und zur Anzeige gebracht.
Analogausgang
Proportional zum Mess-Signal wird ein Analogsignal 0 ... 20 mA/0 ... 10 V DC bzw.
4 ... 20 mA/2 ... 10 V DC ausgegeben. Die Umschaltung von Strom- auf Spannungssig-
nal erfolgt bürdenabhängig (>500 Ω ➞ Spannung).
•
www.martens-elektronik.de
•
J J J J
info@martens-elektronik.de
- 1 -
Elektronik
Werbung
Inhaltszusammenfassung für GHM-Martens T1010
- Seite 1 Schutzart IP65 M M M M Allgemeines Das Temperatur-Messgerät T1010 eignet sich zur Messung und Anzeige von Temperaturen in Verbindung mit Widerstands-Thermometern Pt100, Pt1000. Auf Anfrage sind Geräte für andere Temperaturfühler lieferbar. Der Messeingang ist von der Hilfssspannung galvanisch getrennt.
-
Seite 2: Technische Daten
GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Technische Daten Hilfsenergie Hilfsspannung : 230 V AC ±10 %; 115 V AC ±10 %, 24 V AC ±10 % oder 24 V DC ±15 % Leistungsaufnahme : max. - Seite 3 Lage der Anschlussleiste (geöffneter Deckel) Anschlussleiste Klemme 1 und 13 nicht beschriftet Anschlussbild 250 V AC < 250 VA < 2A 300 V DC < 50 W < 2A Analog- Hilfsspannung ausgang z.B. 230 V AC Pt100/Pt1000 - 3 -...
-
Seite 4: Bedien- Und Anzeigeelemente
GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Bedien- und Anzeigeelemente Feld für zusätzliche Beschriftung Messwert Parameteranzeige bzw. aktivierte Alarmausgänge Einheiten-Feld Parametertaste Einstelltaste aufwärts Einstelltaste aufwärts Beschreibung Die Bedienung des Panelmeters erfolgt in 2 Ebenen. - Seite 5 Hinweis zur Darstellung Parameter erscheint nur bei entsprechender Konfiguration Parameter erscheint nur bei entsprechender Geräteausführung Hinweis: Es werden beim Konfigurieren immer nur die Parameter angezeigt, die nicht durch andere Para- metereinstellungen ausgeschlossen wurden und innerhalb der Geräteausführung verfügbar sind. Arbeitsebene Taste Anzeige Beschreibung...
- Seite 6 GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Konfiguration Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Digitalfilter betätigen (Aus) , (Ein) Mittelwertbildung der letzten 16 Messwerte; ...
- Seite 7 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Schaltverhalten Alarmausgang A1 Funktion (min); oder (max) Bei Aktivierung wird der Schaltpunkt auf den Startwert gesetzt. ...
- Seite 8 +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 J J J J info@martens-elektronik.de +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 Elektronik info@martens-elektronik.de • www.ghm-messtechnik.de Bestellschlüssel T1010 - 1. Anschlussleiste A Eingang Pt100 -100,0 ... 600,0 °C Eingang Pt1000 -50,0 ... 200,0 °C 2. Alarmausgänge nicht bestückt...
