SDI-DZK Installation Guide

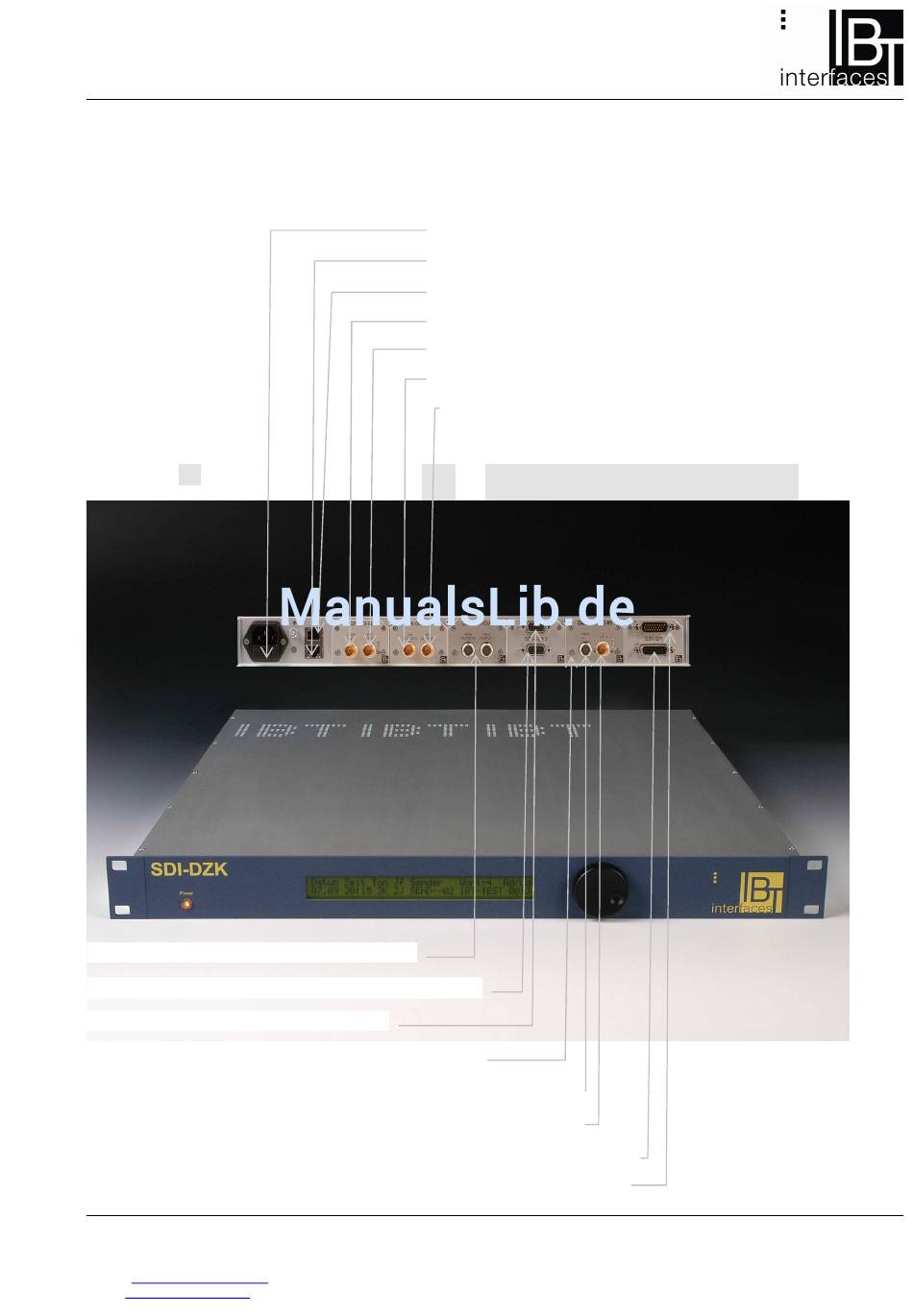

Geräteanschlüsse
8. Monitoring Ausgänge mit Schrifteinblender
9. Serieller Port für MBD-2e VPS Havariebediengerät
10. Serieller Port für Automationssystem
11. Serieller Port für AZ-1 Display, wenn vorhanden
12. Analoger Video Eingang für TXT, WSS Datenimportschnittstelle
13. Digitaler Video Eingang für TXT, WSS Datenimportschnittstelle
14. GPIO Interface (OUT) für VPS Wort- oder Schrifteinblender Steuerung
15. GPIO Interface (IN) für VPS Wort- oder Schrifteinblender Steuerung
IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark
Tel.
+49 (0) 6074 / 69 64 16-0
Fax.
+49 (0) 6074 / 69 64 16-1
E-Mail:
sales@ibt-interfaces.de
Web:
www.ibt-interfaces.de
1. Netzanschluss 230V AC / 50Hz abgesichert mit 2x1,6AT
2. RS-232 Konfigurations-Port (oben)
3. 10BaseT Ethernet Port (unten) für zukünftige Verwendung
4. Aktiver Video- Durchschliff des Eingangssignals
5. SDI IN Input 1 mit Video- Bypassrelais zu SDI Output 1
6. SDI Output 2 (ohne Video-Bypassrelais)
7. SDI Output 1 mit Video- Bypassrelais zu SDI IN
Änderungen vorbehalten
Stand: 23.12.2016
Seite 4
