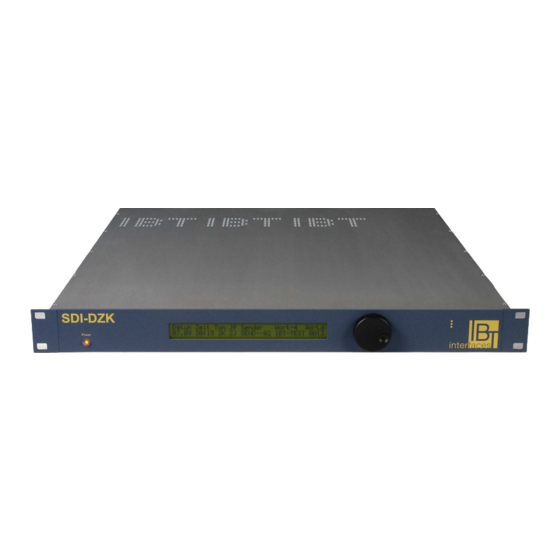

- Seite 1 SDI-DZK Installation Guide SDI-DZK Installation Guide v1.06 Änderungen vorbehalten Stand: 23.12.2016 IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark Tel. +49 (0) 6074 / 69 64 16-0 Fax. +49 (0) 6074 / 69 64 16-1 E-Mail: sales@ibt-interfaces.de Seite 1 Web: www.ibt-interfaces.de...
-
Seite 2: Inhaltsverzeichnis
Physikalische Anbindung von GPI-IN und GPI-OUT Kontakten.............. 7 SDI-DZK Systemkabel ..........................8 Serielles RS-232 Konfigurationskabel für Konfigurations- PC..............8 Serielles RS-422 Kabel für MBD-2E, Anzeige AZ-1 und SDI-DZK SER-2 ..........8 Serielles RS-422 Kabel für IBT Datenbrücke................... 9 Serielles RS-422 Kabel für Harris Automation..................9 Paralleles Kabel für BD-16 Tastenstreifen..................... -
Seite 3: Installationshinweise
SDI-DZK Installation Guide Installationshinweise Achtung Sicherheitshinweise! Dieses Handbuch richtet sich an qualifiziertes Bediener Personal. Für den Umgang mit diesem Gerät oder System sind elektronische Fachkenntnisse erforderlich, um die Gefahr eines elektrischen Schlages oder Geräteschaden zu vermeiden. Führen Sie nur die in diesem Handbuch genannten Installations- und Bedienungshinweise aus, es sei denn Sie sind qualifiziert über diese Instruktionen hinaus Eingriffe vorzunehmen. -
Seite 4: Geräteanschlüsse
SDI-DZK Installation Guide Geräteanschlüsse 1. Netzanschluss 230V AC / 50Hz abgesichert mit 2x1,6AT 2. RS-232 Konfigurations-Port (oben) 3. 10BaseT Ethernet Port (unten) für zukünftige Verwendung 4. Aktiver Video- Durchschliff des Eingangssignals 5. SDI IN Input 1 mit Video- Bypassrelais zu SDI Output 1 6. -
Seite 5: Standardbestückungen
Slot 4 Slot 5 Slot 6 Netz SDI-IN SDI-OUT SDI-MON-OUT SER-2 SER-2 GPIO FBAS-IN FBAS-MON-OUT ASYNC-IN Pinbelegungen SDI-DZK 1HE Frame RS-232 Konfigurationsschnittstelle RJ-45 B8 Buchse Pin Nr Signal n.c. n.c. n.c. n.c. n.c. 10BaseT Ethernetschnittstelle * RJ-45 B8 Buchse Pin Nr... -
Seite 6: Pinbelegungen Systemleiterplatten
SDI-DZK Installation Guide Pinbelegungen Systemleiterplatten SDI-DZK SER-2 zweifach RS-422 Schnittstelle Port 1 (unten) Port 2 (oben) D-Sub. B9 Stecker D-Sub. B9 Stecker Pin Nr Signal Pin Nr Signal n.c. n.c. /TxD /TxD n.c. n.c. /RxD /RxD n.c. n.c. SDI-DZK-GPIO Parallele In/Out Schnittstelle GPI Ausgänge (unten):... -
Seite 7: Physikalische Anbindung Von Gpi-In Und Gpi-Out Kontakten
SDI-DZK Installation Guide Physikalische Anbindung von GPI-IN und GPI-OUT Kontakten GPI-IN: Der Optokoppler Wurzelkontakt (Opto + Powersupply in) Pin 24 muss auf eine positive Spannung gelegt werden (5-24V). Es kann zur potentialfreien Ansteuerung eine externe Spannungsquelle verwendet werden, oder mit einer Brücke zwischen Pin 23 und Pin 24 die DZK- interne Spannung. -
Seite 8: Sdi-Dzk Systemkabel
SDI-DZK Installation Guide SDI-DZK Systemkabel Serielles RS-232 Konfigurationskabel für Konfigurations- PC RJ-45 (Stecker) D-Sub. B9 (Buchse) Zeichnung: Serielles RS-422 Kabel für MBD-2E, Anzeige AZ-1 und SDI-DZK SER-2 SER-2 MBD-2E SER-2 AZ-1 SER-2 SER-2 D-Sub. S9 (Stecker) D-Sub. S9 (Stecker) Zeichnung: Änderungen vorbehalten... -
Seite 9: Serielles Rs-422 Kabel Für Ibt Datenbrücke
SDI-DZK Installation Guide Serielles RS-422 Kabel für IBT Datenbrücke SER-2 IBT Datenbrücke D-Sub. S9 (Stecker) D-Sub. S9 (Stecker) Zeichnung: Serielles RS-422 Kabel für Harris Automation SER-2 Harris Automation D-Sub. S9 (Stecker) D-Sub. S9 (Stecker) Zeichnung: Änderungen vorbehalten Stand: 23.12.2016 IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark Tel. -
Seite 10: Paralleles Kabel Für Bd-16 Tastenstreifen
SDI-DZK Installation Guide Paralleles Kabel für BD-16 Tastenstreifen Paralleles Verbindungskabel zu folgendem Gerät: GPIO IN / OUT BD16 HD-D-Sub.S25 (Stecker) und D-Sub-B50 (Buchse) HD-D-Sub.B25 (Buchse) Zeichnung: Änderungen vorbehalten Stand: 23.12.2016 IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark Tel. +49 (0) 6074 / 69 64 16-0 Fax. -
Seite 11: Paralleles Beispiel Zur Anbindung Von Gpio Ein- Und Ausgängen
HD-D-Sub.B25 (Buchse) GPI Eingang Zeichnung: Die Z-Diode wird benötigt wenn SDI-DZK GPI Eingänge mit Eingängen des analogen DZK wie z.B. der Option 8 oder 10 parallel geschaltet werden. Wenn nicht kann Pin 23 mit Pin 24 direkt verbunden werden. Änderungen vorbehalten Stand: 23.12.2016... -
Seite 12: Paralleles Beispiel Zur Wss Und Tonstatus Gpio Anbindung
SDI-DZK Installation Guide Paralleles Beispiel zur WSS und Tonstatus GPIO Anbindung Paralleles Verbindungskabel zu folgendem Gerät: GPIO IN / OUT GPI Eingängen und z.B. Lampen HD-D-Sub.S25 (Stecker) und GPI Ausgang HD-D-Sub.B25 (Buchse) GPI Eingang Zeichnung: Änderungen vorbehalten Stand: 23.12.2016 IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark Tel. -
Seite 13: Gpi Pinbelegungen Für Standard Treiber
SDI-DZK Installation Guide GPI Pinbelegungen für Standard Treiber WSS Inserter Universaltreiber „WSS UNI“ GPI Eingänge (oben): HD-D-Sub. S26 Stecker Pin Nr Signal 14:9 Box Center 14:9 Box Top 16:9 Box Center 16:9 Box Top >16:9 Box Center 14:9 CSP 16:9 n.c. -
Seite 14: Standard Konfigurationseinstellungen
SDI-DZK Installation Guide Standard Konfigurationseinstellungen IBT AZ-1 Anzeige Baud 1200,8,N,1 Echo OFF MBD: Baud 9600,8,N,1 ECHO ON Harris: Baud 9600,8,N,1 ECHO OFF Änderungen vorbehalten Stand: 23.12.2016 IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark Tel. +49 (0) 6074 / 69 64 16-0 Fax. -
Seite 15: Änderungsindex
SDI-DZK Installation Guide Änderungsindex Version Datum Bearbeiter Änderung v1.02 12.10.2005 Überarbeitete Version in deutsch mit neuem Layout v1.03 12.01.2006 BD-16 Kabel Steckertyp korrigiert v1.04 06.08.2014 GPI Pinbelegung WSS Universal Treiber v1.05 06.08.2014 Custom drivers documentation linked to Homepage URL v1.06 23.12.2016...
