SDI-DZK Installation Guide
Paralleles Beispiel zur Anbindung von GPIO Ein- und Ausgängen
Paralleles Verbindungskabel zu folgendem Gerät:
GPIO
IN / OUT
HD-D-Sub.S25 (Stecker) und
HD-D-Sub.B25 (Buchse)

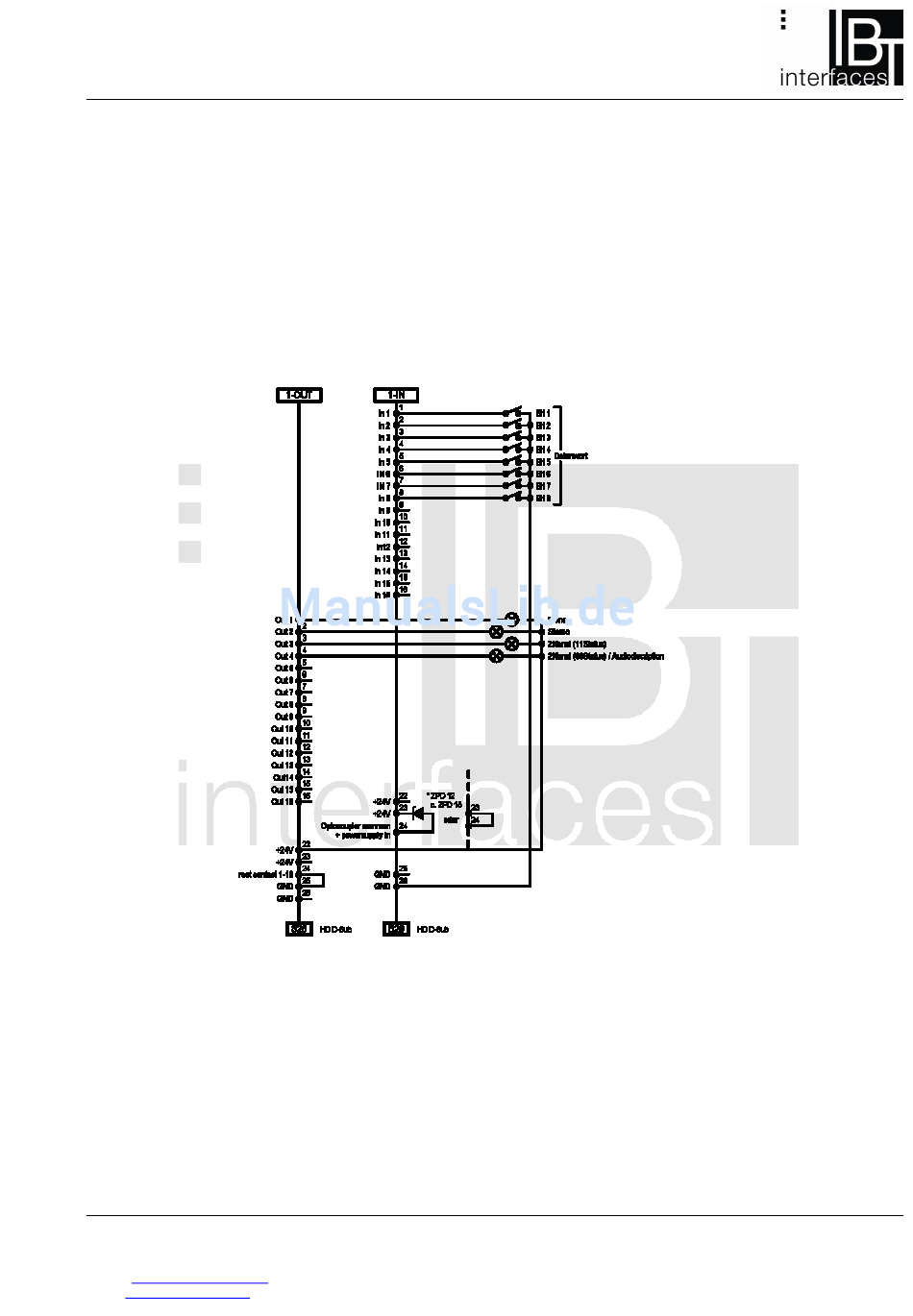

Zeichnung:
*
Die Z-Diode wird benötigt wenn SDI-DZK GPI Eingänge mit Eingängen des
analogen DZK wie z.B. der Option 8 oder 10 parallel geschaltet werden.
Wenn nicht kann Pin 23 mit Pin 24 direkt verbunden werden.
IBT Interfaces, Schwalbenstr. 6, 63322 Rödermark
Tel.
+49 (0) 6074 / 69 64 16-0
Fax.
+49 (0) 6074 / 69 64 16-1
E-Mail:
sales@ibt-interfaces.de
Web:
www.ibt-interfaces.de
zu
zu
1
GPI Eingängen und z.B. Lampen
GPI Ausgang
GPI Eingang
2
Änderungen vorbehalten
Stand: 23.12.2016
Seite 11
