Extech 470 Bedienungsanleitung Seite 10

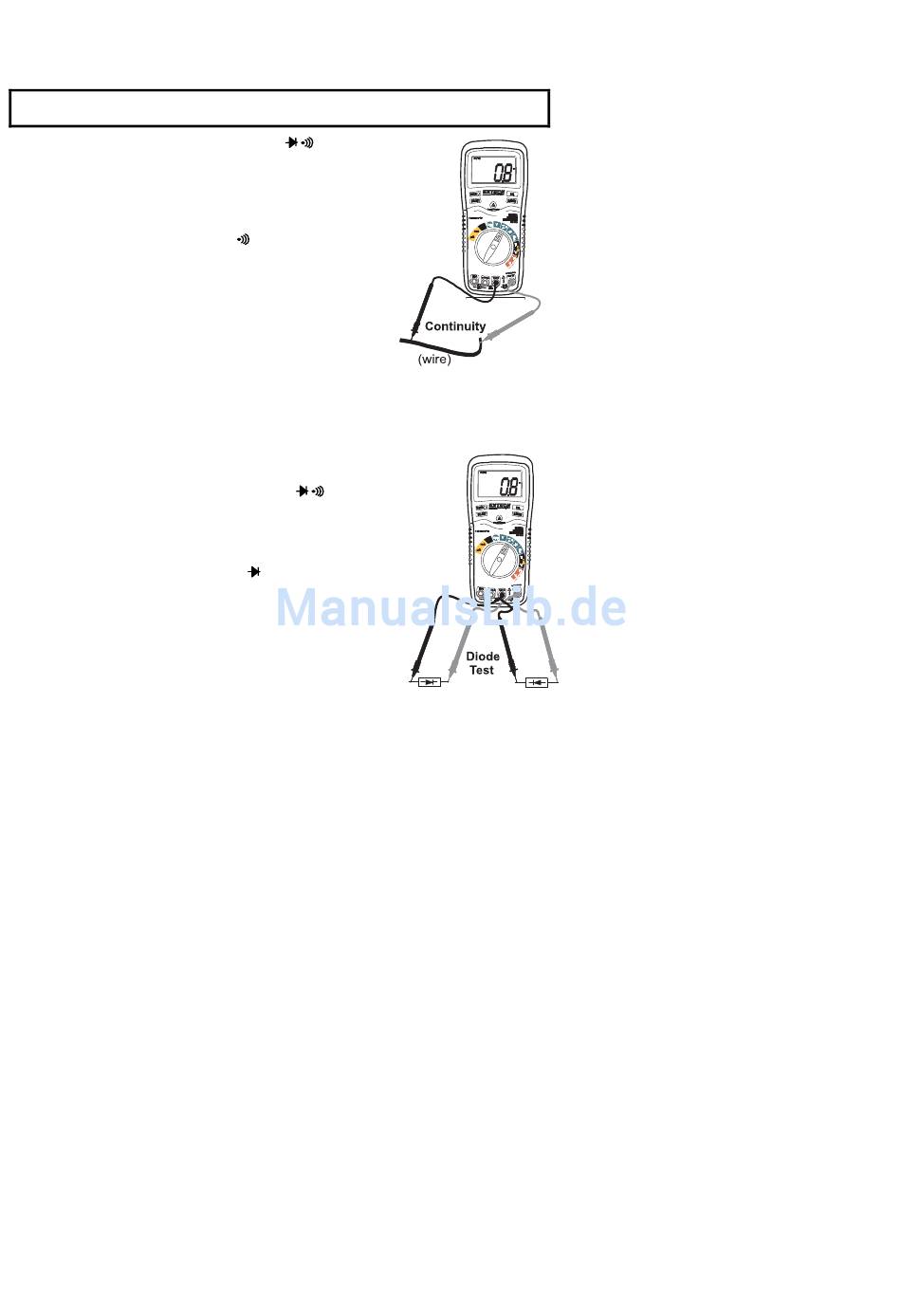

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung
stehenden Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf die grüne Ω.
stellen.
2. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in
die positive Ω-Buchse.
3. Die Taste SELECT drücken, damit "
Display erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Kabel
mit den Sondenspitzen.
5. Wenn der Widerstand unter ca. 150Ω liegt, ertönt ein
akustisches Signal. Bei einem offenen Stromkreis erscheint
"OL" auf dem Display.
DIODENTEST
1. Den Funktionswahlschalter auf die grüne...Ω.
stellen.
2. Den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse stecken und den Bananenstecker des
roten Messkabels in die positive V-Buchse stecken.
3. Die Taste SELECT drücken, damit " "
Display erscheint.
4. Berühren Sie die zu prüfende Diode mit den
Messkabelsonden. Die Vorwärtsspannung wird normalerweise
mit 0,400 bis 0,700V angezeigt. Rückwärtsspannung wird mit
"OL" angezeigt.
Defekte Dioden werden entweder nahe 0V (niederohmig) in
beiden Stromrichtungen angezeigt oder als "OL" (hochohmig)
in beiden Polungen angezeigt.
.Position
" und Ω auf dem
.Position
und V auf dem
10 EX470-EU_GER V2.1 8/07
