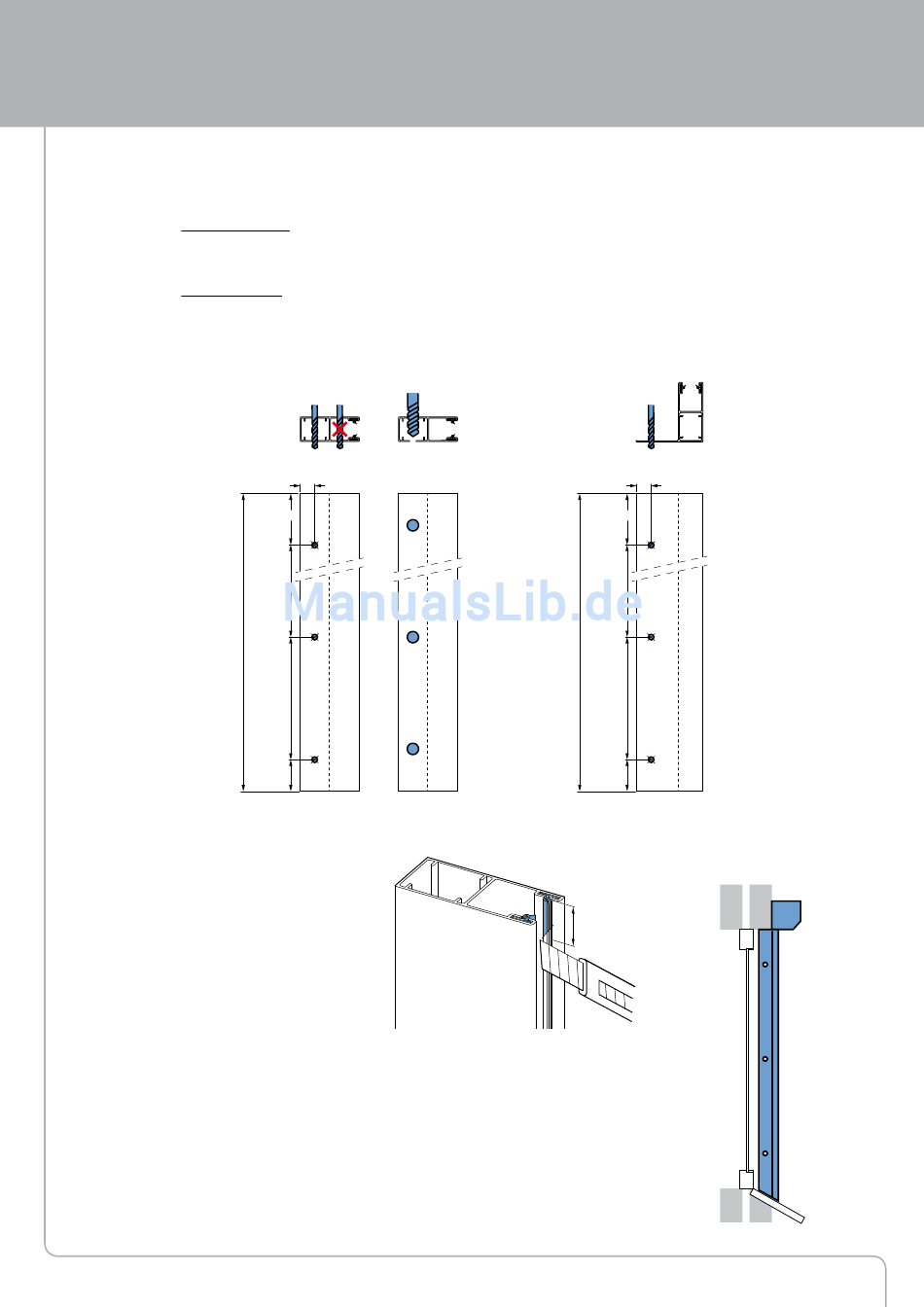

1.2 Bohren der Montagelöcher in Führungen
Sorgen Sie dafür, dass die Löcher genau 13 mm aus der Seite gebohrt werden.
1. Bei Montage 'auf der Laibung': Bohren Sie zuerst ein Loch von 6 mm durch beide Lagen der Führung. Bohren Sie
Bei Montage 'in der Laibung': Bohren Sie alle Löcher mit einem Bohrer von 6 mm.
1.3 Gummis
Schneiden Sie an der Oberseite von beiden
Führungen ± 15 mm Gummi schräg weg.
Damit wird das Festlaufen des Panzers im
Auflagetrichter vermieden.
1.4 Schräge Fensterbank
Haben Sie eine schräge Fensterbank? Sägen Sie die LHTF-Führung dann zuerst in derselben
Ecke wie die Schräge Ihrer Fensterbank ab. Das ist nur bei Montage 'in der Laibung' notwendig.
Technische Änderungen und Druckfehler vorbehalten.
dann das obere Loch mit einem 10 mm Bohrer auf. Hierin werden später die Kunststoff
kappen platziert.
auf der Laibung, HTF Führung
op de dag, HTF geleider
6 mm
13 mm
> 15 cm
Y
in der Laibung, LHTF Führung
in de dag, LHTF geleider
10 mm
> 15 cm
Y
1 5 m
m
4
6 mm
13 mm
in der Laibung, LHTF Führung
in de dag, LHTF geleider
