Montageanleitung Rollladen
1.
Anweisungen zur Montage des Rollladens (außen)

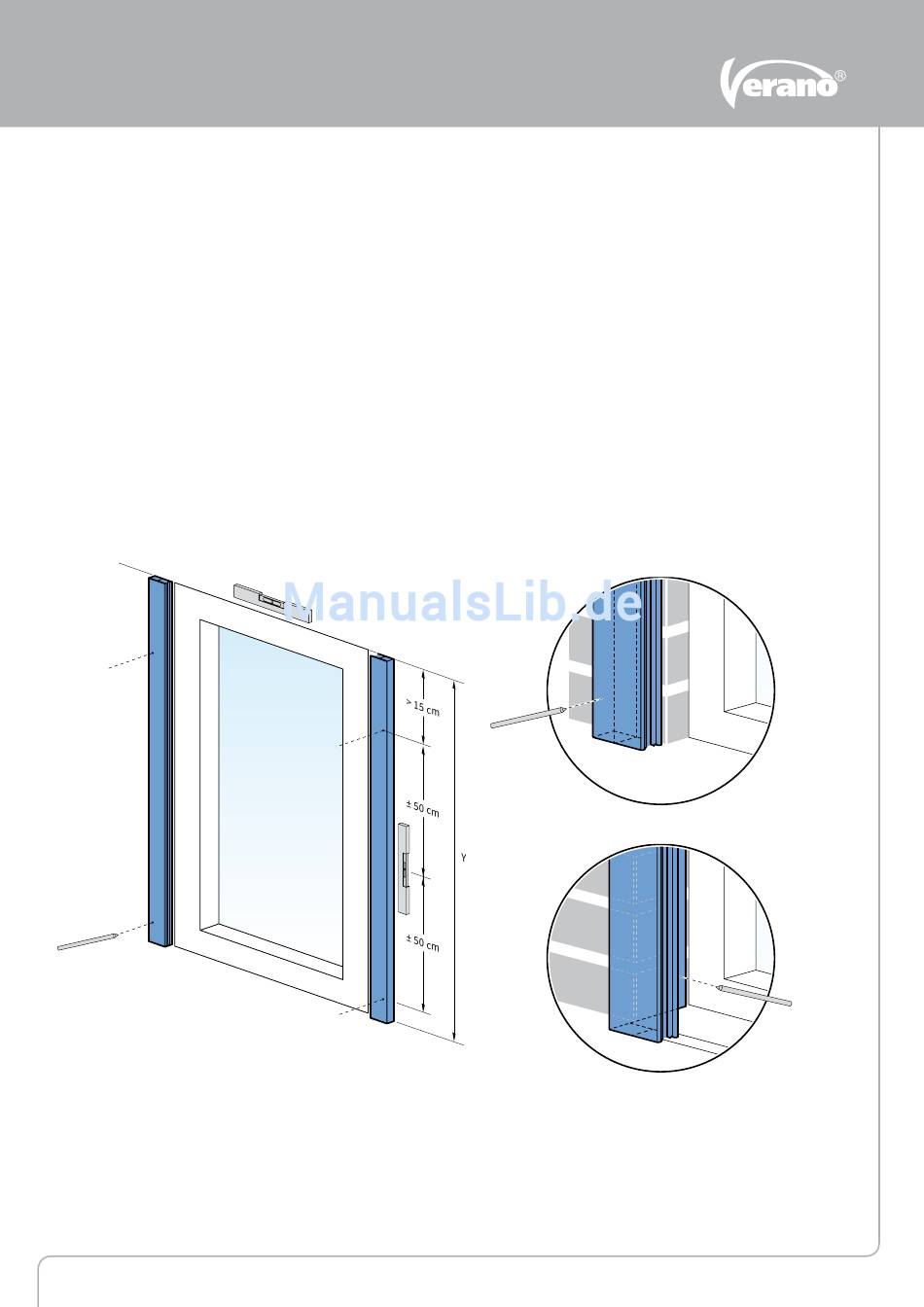

1.1 Markieren der Montagelöcher
1. Setzen Sie die linke Führung in der richtigen Höhe senkrecht gegen die Fassade oder den Rahmen.
Achtung! Die Führungen haben eine offene und geschlossene Seite. Die offene Seite gehört an die Fensterseite und
führt nachher die Lamellen des Rollladens. Sie dürfen hier nicht hineinbohren!
2. Markieren Sie die Montagelöcher auf der Führung. Sorgen Sie dafür, dass die Montagelöcher in einen Stein und nicht in
eine Fuge kommen!
Das erste Loch am Befestigungspunkt am Gehäuse muss mindestens 15 cm vom Rand gebohrt werden. Dieser Platz
muss für die Kappenhalterung freigehalten werden.
3. Setzen Sie dann die rechte Führung in der richtigen Höhe und Breite gegen die Wand und markieren Sie die Montage
löcher auf dieselbe Weise.
Achtung! Die linke und rechte Führung müssen oben und unten exakt waagrecht verlaufen. Benutzen Sie zur Kontrolle ein
Brett und eine Wasserwaage.
Y = Führungshöhe
Schrauben pro Führung
Y < 125 cm:
2x
Y = 125-225 cm: 3x
Y > 225-285 cm: 4x
auf der Laibung, HTF Führung
op de dag, HTF geleider
in der Laibung, LHTF Führung
in de dag, LHTF geleider
3
17 7 1 -1 6 0 7 1 1 DE (4 )
