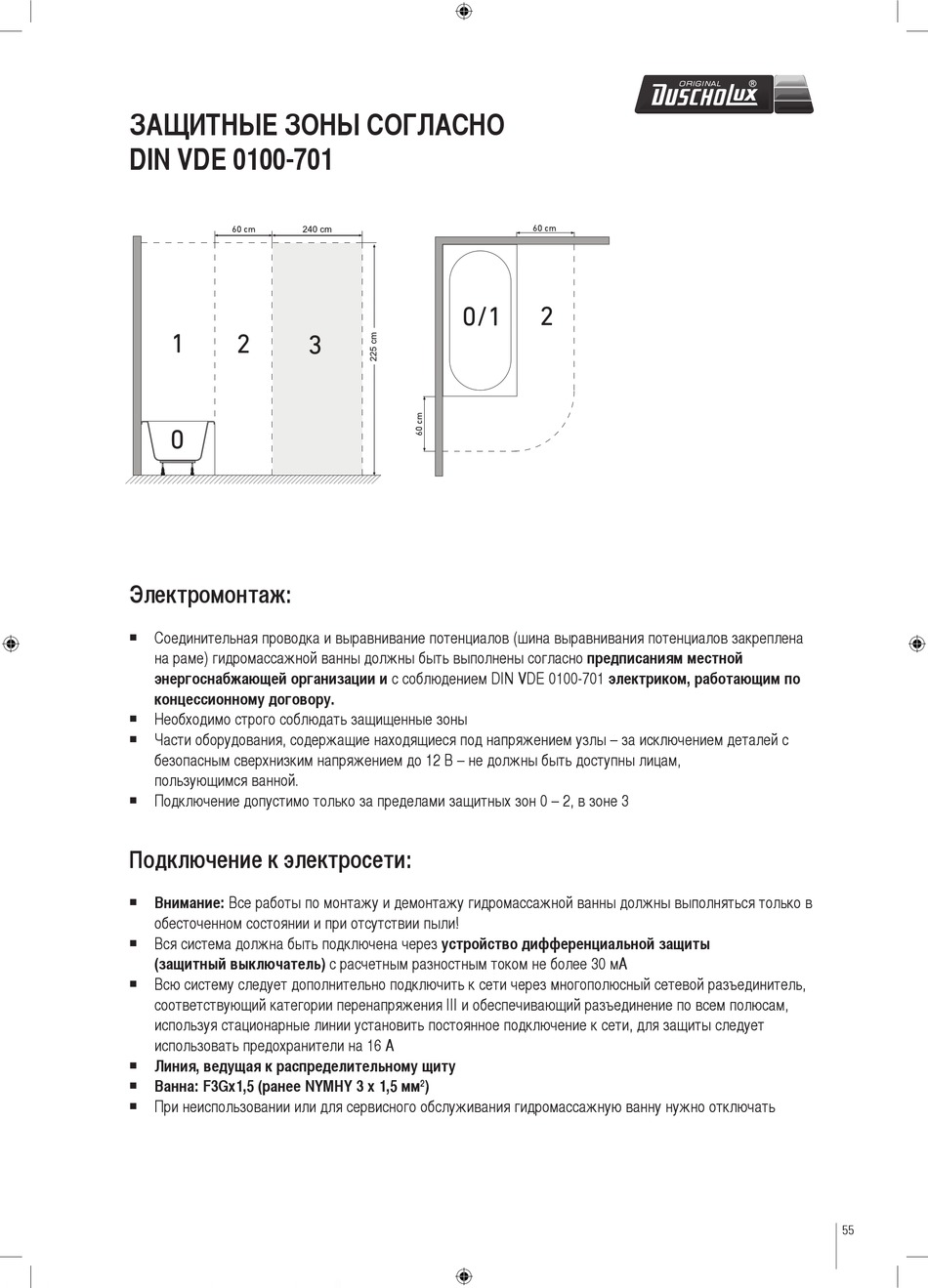

DUSCHOLUX CPL1 Montageanleitung Seite 55

защитные зоны соГласно
DIN VDE 0100-701
Электромонтаж:
Соединительная проводка и выравнивание потенциалов (шина выравнивания потенциалов закреплена
n
на раме) гидромассажной ванны должны быть выполнены согласно предписаниям местной
энергоснабжающей организации и с соблюдением DIN VDE 0100-701 электриком, работающим по
концессионному договору.
Необходимо строго соблюдать защищенные зоны
n
Части оборудования, содержащие находящиеся под напряжением узлы – за исключением деталей с
n
безопасным сверхнизким напряжением до 12 В – не должны быть доступны лицам,
пользующимся ванной.
Подключение допустимо только за пределами защитных зон 0 – 2, в зоне 3
n
подключение к электросети:
внимание: Все работы по монтажу и демонтажу гидромассажной ванны должны выполняться только в
n
обесточенном состоянии и при отсутствии пыли!
Вся система должна быть подключена через устройство дифференциальной защиты
n
(защитный выключатель) с расчетным разностным током не более 30 мА
Всю систему следует дополнительно подключить к сети через многополюсный сетевой разъединитель,
n
соответствующий категории перенапряжения III и обеспечивающий разъединение по всем полюсам,
используя стационарные линии установить постоянное подключение к сети, для защиты следует
использовать предохранители на 16 А
линия, ведущая к распределительному щиту
n
ванна: F3Gx1,5 (ранее NYMHY 3 x 1,5 мм
n
При неиспользовании или для сервисного обслуживания гидромассажную ванну нужно отключать
n
)
2
55
