Inhaltszusammenfassung für CADnetwork W60
- Seite 1 CADnetwork Workstation W60 ® Benutzerhandbuch...
-
Seite 2: Technische Spezifikationen
CADnetwork Workstation W60 Technische Spezifikationen Chipsatz Intel C612 Workstation Chipsatz Prozessor 2x Intel® Xeon™ E5-2600v4 up to 22-Core Broadwell-EP Grafikkarten bis zu 4x Dual-Slot Grafikkarten NVIDIA GeForce / Quadro / Tesla Grafikbeschleuniger Arbeitsspeicher bis zu 512GB DDR4-RAM 2133 MHz ECC Reg. -
Seite 3: Umgebungsbedingungen
CADnetwork Workstation W60 Umgebungsbedingungen Temperatur Temperatur Betrieb: 10°C - 35°C Außer Betrieb: -40°C - 70°C Luftfeuchtigkeit Betrieb: 20 - 85% rel. Luftfeuchtigkeit ohne Kondens. Außer Betrieb: 20 - 90% rel. Luftfeuchtigkeit ohne Kon- dens. Erschütterung Betrieb: 1/2 Sinus: 2g, 2-3 ms Außer Betrieb: Trapezoidal 25g... -
Seite 4: Sicherheitshinweise

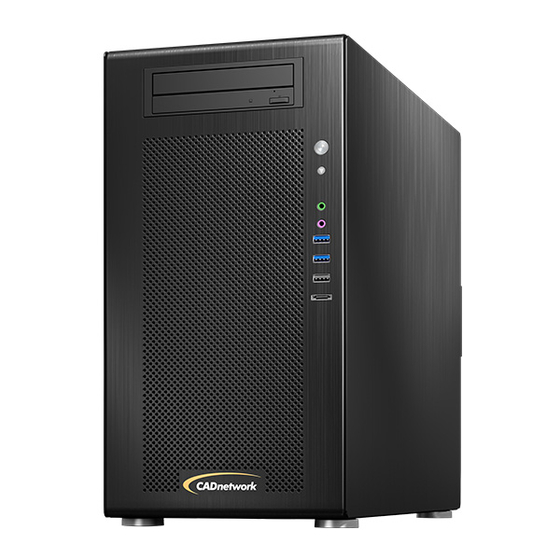

CADnetwork Workstation W60 Sicherheitshinweise VORSICHT! Bei der Verwendung der Workstation müssen stets grundlegende Sicherheitsmaßnahmen beachtet werden, um Verlet- zungen, Überspannung, Feuer und Stromschlag zu vermeiden: Verwenden Sie die Workstation nicht in der Nähe von Wasser wie z. B. in der Nähe eines Waschbeckens, einer Badewanne oder in feuchten Räu- men. - Seite 5 CADnetwork Workstation W60 Frontanschlüsse Power-On Schalter Power-Reset Schalter Audioanschlüsse: Kopfhörer (grün), Mikrofon (pink) 2x USB 3.0 Anschlüsse 1x USB 2.0 Anschluss 1x eSATA Anschluss für externe Festplatten...
- Seite 6 CADnetwork Workstation W60 Innenansicht CPU 1 - Intel Xeon E5-2600v4 Prozessor CPU 2 - Intel Xeon E5-2600v4 Prozessor 4x Memory Slots - CPU 1 4x Memory Slots - CPU 2 ...
- Seite 7 CADnetwork Workstation W60 Anschlüsse Gehäuserückseite I/O Shield (siehe Seite 8) Erweiterungskarten Netzsteckeranschluss VGA Anschluss für Diagnose Typenschild mit Seriennummer Griff zum öffnen der Seitenverkleidung 120mm Gehäuselüfter...
- Seite 8 CADnetwork Workstation W60 Rückansicht I/O Shield PS/2 Tastatur und Maus 2x USB 2.0 Anschlüsse Diagnose Tools Digital Audio SPDIF optisch 6x USB 3.0 2x Gigabit Netzwerk HD Audio Anschlüsse...
-
Seite 9: Display Anschlüsse
CADnetwork Workstation W60 Display Anschlüsse Stereo Mini DIN Connector DisplayPort DP Connectoren DVI Dual-Link Connector Display Konfigurationen > DVI Display > DVI - VGA Adapter VGA Display > DP Display > DP - DVI Adapter DVI Display... - Seite 10 CADnetwork Workstation W60 Belüftungssystem Sorgen Sie für ausreichend Abstand (min. 10 cm) zu den Lüftern an der Gehäuseoberseite, am rechten Seitenteil und auf der Rück- seite des Gehäuses. Legen Sie keine Unterlagen oder Gegenstän- de auf die Gehäuseoberseite und lassen Sie die Lüfter frei.
-
Seite 11: Hinweise Zum Esd Schutz
Hinweise zum ESD Schutz Regeln zur Vermeidung von Schäden Elektronische Bauteile sind sehr empfindlich gegenüber elektrostatischen Entladungen. Elektrostatische Ladung entsteht immer dann, wenn sich zwei Körper berühren. Also nahezu bei jeder alltäglichen Situation entsteht gefährli- che Ladung - durch Reibung der Kleidung, beim Gehen, beim Hinsetzen etc. Berührt man nun ein empflindliches Bauteil wie Platinen, Speicherchips oder Festplatten kommt es zu einer schlagartigen Entladung mit bis zu 100.000 Volt. -
Seite 12: Festplatten Ein- Und Ausbauen
CADnetwork Workstation W60 Festplatten ein- und ausbauen 1. Lösen Sie die Rändelschraube an 2. und ziehen Sie dann die Lauf- der Laufwerkssperre nur leicht an werkssperre nach unten weg, so dass sich die Laufwerksschächte öffnen. 3. um Festplatten nachzurüsten 4. Schieben Sie die Festplatte in den...
