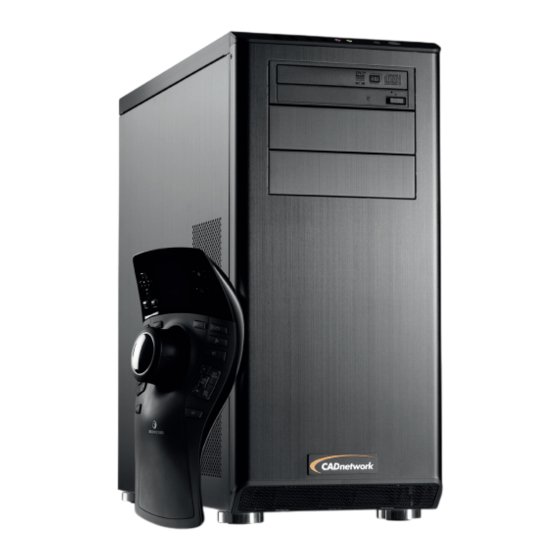

- Seite 1 ® CADnetwork Workstation W30 Benutzerhandbuch...
-
Seite 2: Technische Spezifikationen
CADnetwork Workstation W30 Technische Spezifikationen Chipsatz Intel C610/X99 Workstation Chipsatz Prozessor Intel® Xeon™ E5-1600v3 / 2600v3 4-18-Core Haswell-EP Grafikkarten bis zu 2x Dual-Slot Grafikkarten NVIDIA GeForce / Quadro / Tesla Grafikbeschleuniger Arbeitsspeicher bis zu 128GB DDR4-RAM 2133 MHz ECC (Reg) 8 Speicherbänke, Quad Channel Memory... -
Seite 3: Umgebungsbedingungen
CADnetwork Workstation W30 Umgebungsbedingungen Temperatur Temperatur Betrieb: 10°C - 35°C Außer Betrieb: -40°C - 70°C Luftfeuchtigkeit Betrieb: 20 - 85% rel. Luftfeuchtigkeit ohne Kondens. Außer Betrieb: 20 - 90% rel. Luftfeuchtigkeit ohne Kon- dens. Erschütterung Betrieb: 1/2 Sinus: 2g, 2-3 ms Außer Betrieb: Trapezoidal 25g... -
Seite 4: Sicherheitshinweise
CADnetwork Workstation W30 Sicherheitshinweise VORSICHT! Bei der Verwendung der Workstation müssen stets grundlegende Sicherheitsmaßnahmen beachtet werden, um Verlet- zungen, Überspannung, Feuer und Stromschlag zu vermeiden: Verwenden Sie die Workstation nicht in der Nähe von Wasser wie z. B. in der Nähe eines Waschbeckens, einer Badewanne oder in feuchten Räu- men. - Seite 5 CADnetwork Workstation W30 Frontanschlüsse Power-On Schalter Reset Schalter Audioanschlüsse: Kopfhörer, Mikrofon 1x USB 3.0, 1x USB 2.0 Anschluss Slot-In DVD-Brenner / Blu-Ray Brenner...
- Seite 6 CADnetwork Workstation W30 Innenansicht Intel Xeon E5 / Core i7 Prozessor DDR4 Speichermodule HDD / SSD Steckplätze Erweiterungssteckplätze Netzteil ...
- Seite 7 CADnetwork Workstation W30 Anschlüsse Gehäuserückseite • PS/2 Tastatur Maus Combo BIOS Reset 4x USB 2.0 Anschlüsse Gigabit Netzwerkanschluß ” 6x USB 3.0 Optischer SPDIF Audioausgang HD Audioausgänge ...
-
Seite 8: Display Anschlüsse
CADnetwork Workstation W30 Display Anschlüsse Stereo Mini DIN Connector DisplayPort DP Connectoren DVI Dual-Link Connector Display Konfigurationen > DVI Display > DVI - VGA Adapter VGA Display > DP Display > DP - DVI Adapter DVI Display... - Seite 9 CADnetwork Workstation W30 Belüftungssystem Sorgen Sie für ausreichend Abstand (min. 10 cm) zu den Lüftern an der Gehäusevorderseite und auf der Rückseite des Gehäuses.
-
Seite 10: Hinweise Zum Esd Schutz
Hinweise zum ESD Schutz Regeln zur Vermeidung von Schäden Elektronische Bauteile sind sehr empfindlich gegenüber elektrostatischen Entladungen. Elektrostatische Ladung entsteht immer dann, wenn sich zwei Körper berühren. Also nahezu bei jeder alltäglichen Situation entsteht gefährli- che Ladung - durch Reibung der Kleidung, beim Gehen, beim Hinsetzen etc. Berührt man nun ein empflindliches Bauteil wie Platinen, Speicherchips oder Festplatten kommt es zu einer schlagartigen Entladung mit bis zu 100.000 Volt. - Seite 11 CADnetwork Workstation W30 Gehäuse öffnen 1. Lösen Sie die 3 Rändelschrauben 2. Ziehen Sie die Seitenblende nach (Abbildung ähnlich) auf der Rückseite hinten weg und nehmen Sie seitlich des Gehäuses. heraus. Vor dem Öffnen des Gehäuses schalten Sie die Workstation aus und ziehen den Netzstecker aus dem Netzteil.
- Seite 12 CADnetwork Workstation W30 Frontblende entfernen 1. Ziehen Sie die Frontblende auf 2. Ziehen Sie dann den unteren Teil beiden Seiten am oberen Ende nach der Blende aus der Führung im vorne weg. Gehäuse heraus Vor dem Öffnen des Gehäuses schalten Sie die Workstation aus und ziehen den Netzstecker aus dem Netzteil.
-
Seite 13: Festplatten Ein- Und Ausbauen
CADnetwork Workstation W30 Festplatten ein- und ausbauen 1. Lösen Sie die Rändelschraube an 2. und ziehen Sie dann die Lauf- der Laufwerkssperre nur leicht an werkssperre nach unten weg, so dass sich die Laufwerksschächte öffnen. 3. um Festplatten nachzurüsten 4. Schieben Sie die Festplatte in den...
