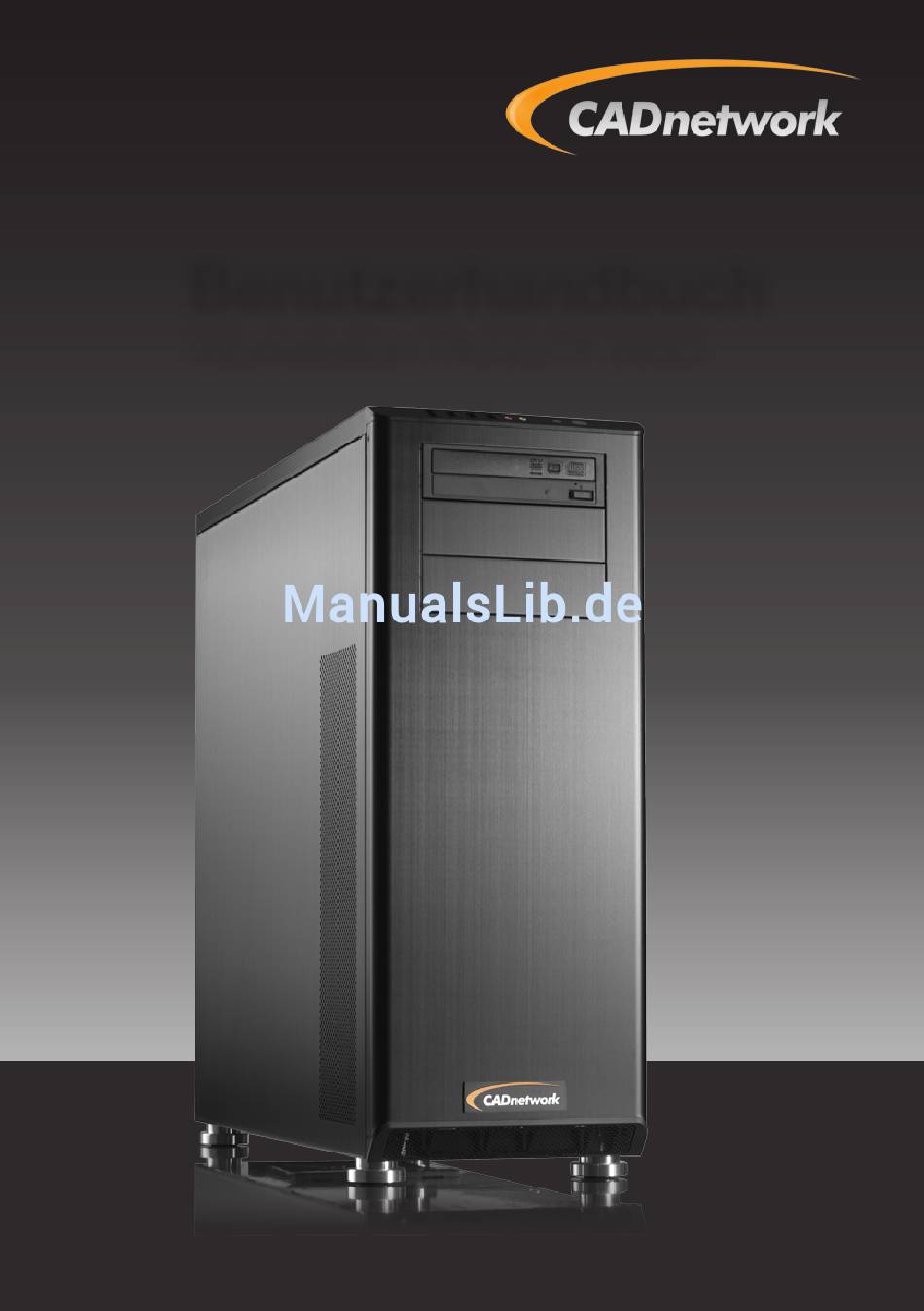

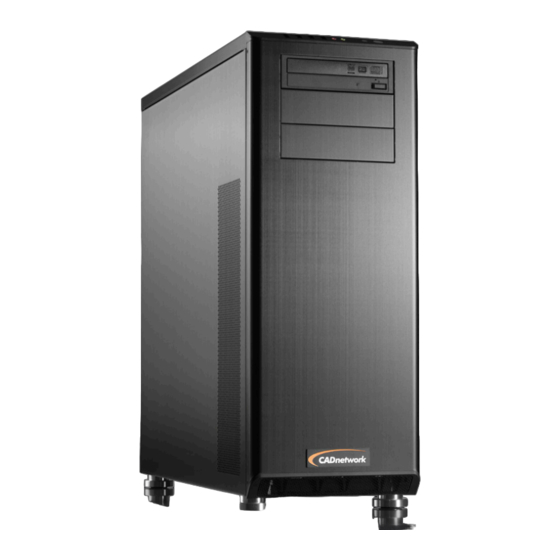

- Seite 1 ® Benutzerhandbuch Workstation ProViz™ W60...
-
Seite 2: Technische Spezifikationen
Workstation ProViz W60 Technische Spezifikationen Chipsatz Intel C600 Workstation Chipsatz Prozessor 2x Intel® Xeon™ E5-2600 6/8-Core Sandy Bridge-EP Grafikkarten NVIDIA Quadro / Tesla Grafikbeschleuniger bis zu 4x Dual-Slot Grafikkarten Arbeitsspeicher bis zu 512GB DDR3-RAM 1333/1600 MHz ECC Reg. 16 Speicherbänke, Quad Channel Memory Festplatten 2x SATA 6.0 GB/s, 4x SATA 3.0 GB/s... -
Seite 3: Umgebungsbedingungen
Workstation ProViz W60 Umgebungsbedingungen Temperatur Temperatur Betrieb: 10°C - 35°C Außer Betrieb: -40°C - 70°C Luftfeuchtigkeit Betrieb: 20 - 85% rel. Luftfeuchtigkeit ohne Kondens. Außer Betrieb: 20 - 90% rel. Luftfeuchtigkeit ohne Kondens. Erschütterung Betrieb: 1/2 Sinus: 2g, 2-3 ms Außer Betrieb: Trapezoidal 25g... -
Seite 4: Sicherheitshinweise
Workstation ProViz W60 Sicherheitshinweise VORSICHT! Bei der Verwendung der Workstation müssen stets grund- legende Sicherheitsmaßnahmen beachtet werden, um Verletzungen, Überspannung, Feuer und Stromschlag zu vermeiden: Verwenden Sie die Workstation nicht in der Nähe von Wasser wie z. B. in der Nähe eines Waschbeckens, einer Badewanne oder in feuchten Räumen. - Seite 5 Workstation ProViz W60 Frontanschlüsse Power-On Schalter Power-Reset Schalter Typenschild und Seriennummer Kopfhörer Anschluss Mikrofon Anschluss 2x Front USB 3.0 1x Front USB 2.0 (Optional, nicht verfügbar bei Card Reader) ...
- Seite 6 Workstation ProViz W60 Innenansicht CPU 1 - Intel Xeon E5-2600 Prozessor CPU 2 - Intel Xeon E5-2600 Prozessor 8x Memory Slots - CPU 1 8x Memory Slots - CPU 2 ...
- Seite 7 Workstation ProViz W60 Rückansicht I/O Shield 4x HD Audio Ausgang Mikrofon Anschluss Line-In Anschluss 2x USB 3.0 4x USB 2.0 Netzwerkanschluss LAN 1 Netzwerkanschluss LAN 2 CADnetwork Diagnose Tools ...
- Seite 8 Workstation ProViz W60 Rückansicht Netzkabelanschluß Netzschalter 3x Rändelschrauben zum Öffnen des Gehäuses Displayanschlüsse, siehe S. 9 120mm Gehäuselüfter Vorbereitung für Sicherheitsschloß Typenschild und Seriennumer Netzteilschrauben...
- Seite 9 Workstation ProViz W60 Grafikkarten und Display Anschlüsse Stereo Mini DIN Connector DisplayPort DP Connectoren DVI Dual-Link Connector Display Konfigurationen DVI Display DVI - VGA Adapter VGA Display DP Display DP zu DVI Adapter DVI Display...
- Seite 10 Workstation ProViz W60 Belüftungssystem Sorgen Sie für ausreichend Abstand (min. 10 cm) zu den Lüftern an der Gehäuseoberseite, am rechten Seitenteil und auf der Rückseite des Gehäuses. Legen Sie keine Unterlagen oder Gegenstände auf die Gehäuseoberseite und lassen Sie die Lüfter frei.
-
Seite 11: Hinweise Zum Esd Schutz
Hinweise zum ESD Schutz Regeln zur Vermeidung von Schäden Elektronische Bauteile sind sehr empfindlich gegenüber elektrostatischen Entladungen. Elektrostatische Ladung entsteht immer dann, wenn sich zwei Körper berühren. Also nahezu bei jeder alltäglichen Situation entsteht gefährliche Ladung - durch Reibung der Kleidung, beim gehen, beim hinsetzen etc. Berührt man nun ein empflindliches Bauteil wie Platinen, Speicherchips oder Festplatten kommt es zu einer schlagartigen Entladung mit bis zu 100.000 Volt. -
Seite 12: Gehäuse Öffnen
Workstation ProViz W60 Gehäuse öffnen 1. Lösen Sie die 3 Rändelschrauben 2. Ziehen Sie die Seitenblende nach (Abbildung ähnlich) auf der Rückseite hinten weg und nehmen Sie seitlich des Gehäuses. heraus. Vor dem Öffnen des Gehäuses schalten Sie die Workstation aus und ziehen den Netzstecker aus dem Netzteil. -
Seite 13: Frontblende Entfernen
Workstation ProViz W60 Frontblende entfernen 1. Ziehen Sie die Frontblende auf 2. Ziehen Sie dann den unteren Teil beiden Seiten am oberen Ende nach der Blende aus der Führung im vorne weg. Gehäuse heraus Vor dem Öffnen des Gehäuses schalten Sie die Workstation aus und ziehen den Netzstecker aus dem Netzteil. - Seite 14 Workstation ProViz W60 Festplatten ein- und ausbauen 1. Lösen Sie die Rändelschraube an 2. und ziehen Sie dann die Laufwerks- der Laufwerkssperre nur leicht an sperre nach unten weg, so dass sich die Laufwerksschächte öffnen. 3. um Festplatten nachzurüsten mon- 4.
- Seite 15 Workstation ProViz W60 Netzteil ein- und ausbauen 1. Lösen Sie die vier Netzteilschrauben 2. Öffnen Sie den Hebel der Netzeil- an der Rückseite des Gehäuses halterung. 3. Lösen Sie die Netzteilhalterung aus 4. Entfernen Sie anschließend alle der unteren Arretierung und anschlie- Kabel vom Netzteil und ziehen es ßend aus der oberen Arretierung und...
- Seite 16 Workstation ProViz W60 Speicherbänke & Kanäle...
- Seite 17 Fehlerdiagnose CPU & CPU Lüfter Diagnose LEDs Die Diagnose LEDs zeigen Fehler in Zusammenhang mit den Prozessoren an, oder Probleme von CPU und Systemlüftern.
- Seite 18 Fehlerdiagnose Memory Diagnose Defekte oder inkompatible Arbeitsspeichermodule werden automatisch erkannt und durch die zugehörige Diagnose LED angezeigt. Der Fehler wird außerdem im Hardware-Ereignisprotokoll verzeichnet. Das Ereignisprotokoll kann über das Tool Selview oder über das Bios angezeigt werden.
- Seite 19 Fehlerdiagnose Light Guided Diagnose Die Workstation ProViz W60 verfügt über eine intelligente Fehlerdiagnose und zeigt Probleme frühzeitig an. An der Rückseite des Gehäuses befinden sich die Light Guided Diagnose-LEDs mit deren Hilfe Sie Fehler ganz gezielt aufspüren und beheben können.
- Seite 20 Fehlerdiagnose Light Guided Diagnose LSB, 1, 2, 3, 4, 5, 6, MSB - POST Code LEDs Beim Booten des Systems werden eine Reihe von Initialisierungen vom BIOS durchgeführt. Jeder Initialisierungsprozess ist einem eigenen POST Code zuge- wiesen. Die POST LEDs zeigen den zuletzt gestarteten Prozess an und helfen so bei der Diagnose wenn das System nicht erfolgreich gebootet werden kann.
- Seite 21 Fehlerdiagnose Light Guided Diagnose Diagnostic LED Decoder 1 = LED On, 0 = LED O Upper Nibble Lower Nibble Checkpoint 4h 2h 1h 8h 4h 2h LED # Description 0 SB RUN Init 1 Dxe CPU Init 0 DXE PCI Host Bridge Init 1 DXE NB Init 0 DXE NB SMM Init 0 DXE SB Init...
- Seite 22 Fehlerdiagnose Light Guided Diagnose Diagnostic LED Decoder 1 = LED On, 0 = LED O Upper Nibble Lower Nibble Checkpoint 4h 2h 1h 8h 4h 2h LED # Description 0 DXE Legacy Option ROM init 1 DXE Reset system 0 DXE USB Hot plug 1 DXE PCI BUS Hot plug 0 DXE NVRAM cleanup 1 DXE Configuration Reset...
- Seite 23 Fehlerdiagnose Light Guided Diagnose Diagnostic LED Decoder 1 = LED On, 0 = LED O Checkpoin Upper Nibble Lower Nibble Description MRC Fatal Error Codes No usable memory error 01h = No memory was detected by SPD read, or invalid config that causes no operable memory.
-
Seite 24: Beep Codes
Fehlerdiagnose Beep Codes Beeps Error Message POST Progre ss Code Description USB device action Short beep sounded whenever a USB device is discovered in POST, or inserted or removed during runtime ® ® 1 long Intel TXT security 0xAE, 0xAF System halted because Intel Trusted Execution violation...
