Nicht im Hausmüll entsorgen.
Konformitätskennzeichnung gemäß EG-Richtlinie über Medizinprodukte MDD
93/42/EWG ergänzt durch die Kennnummer der benannten Stelle: SGS
0120
Umfasst auch die Richtlinie 1999/5/EG über Funkanlagen und
Telekommunikationsendeinrichtungen.
25,2V – 1,4A
Eingangsspannung: 25,2 V DC; Stromaufnahme: 1,4 A
Das Symbol gibt an, dass das Gerät gemäß IEC 60529 gegen zeitweiliges
Untertauchen in Wasser geschützt ist. IPN
IP30
N1 = 3 Schutz gegen feste Fremdkörper (2,5 mm Durchmesser)
N2 = 0 kein Schutz gegen flüssige Fremdkörper.

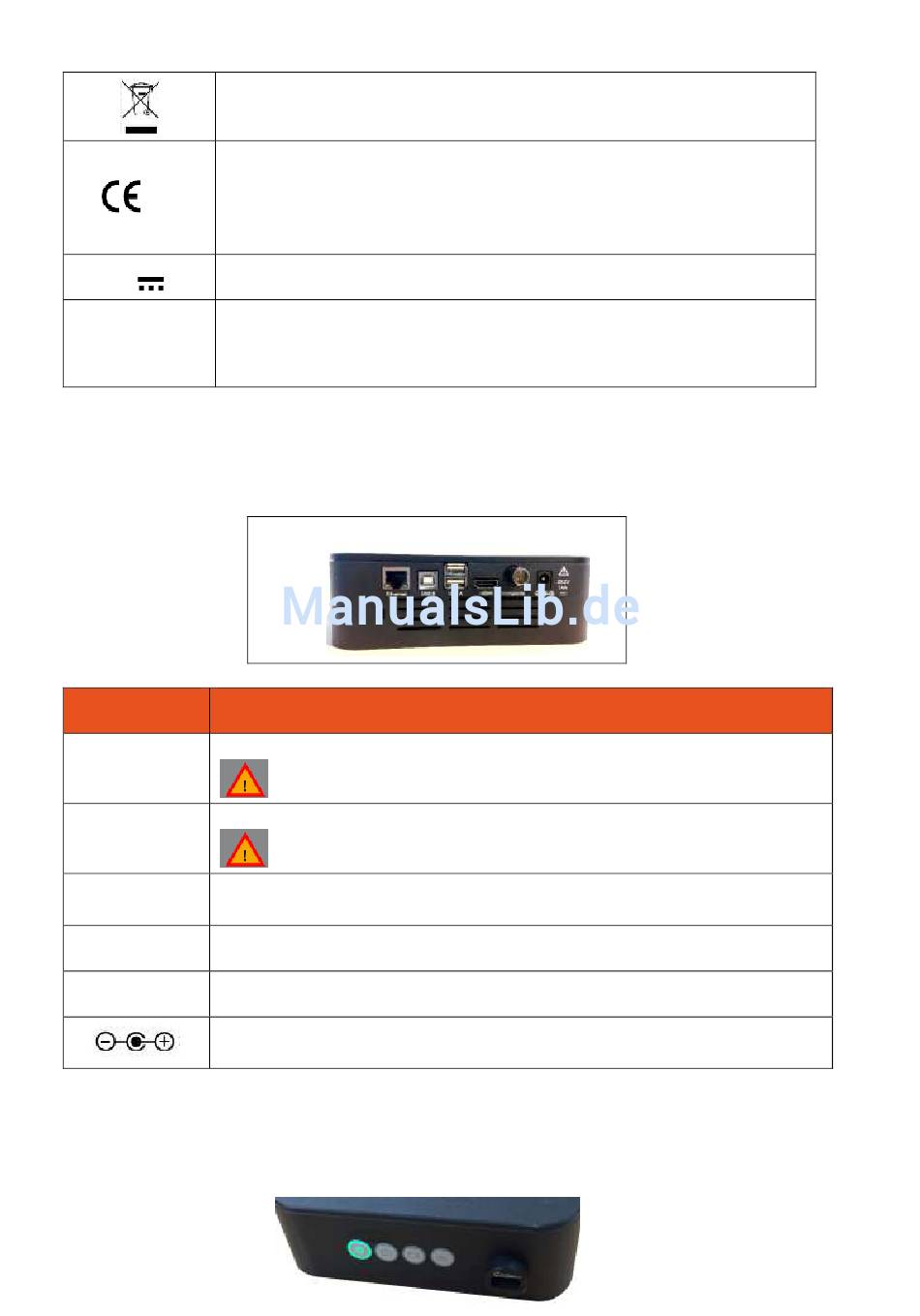

1.2 Symbole zur Kennzeichnung der Anschlüsse auf der Rückseite des Boxi
Auf der Rückseite des Boxi befinden sich 7 Anschlüsse, über die die Steuereinheit an verschiedene
Elemente des medizintechnischen Systems angeschlossen werden kann.
Symbole
Zum Anschluss des Boxi an das Ethernet
Ethernet
Buchse USB 2.0, Typ B
USB B
2 Buchsen USB 2.0 Typ A zum Anschluss zusätzlicher Peripheriegeräte
USB A
(desinfizierbarer USB-Stick, Maus oder Tastatur)
HDMI
HDMI-Buchse zum Anschluss an den Monitor
Composite
FBAS-Buchse für den Anschluss eines Analog-Monitors
Netzanschluss 25V DC – 1.5A
1.3 Symbole zur Kennzeichnung der Anschlüsse auf der Vorderseite des Boxi
Auf der Vorderseite des Boxi befindet sich eine mit „Broncoflex" bezeichnete Buchse für den
Anschluss des Einweg-Produkts.
Kein Ethernet-Kabel während einer Untersuchung anschließen.
Kein USB-B-Kabel während einer Untersuchung anschließen.
N
wobei gilt:
1
2
Bedeutung
5
