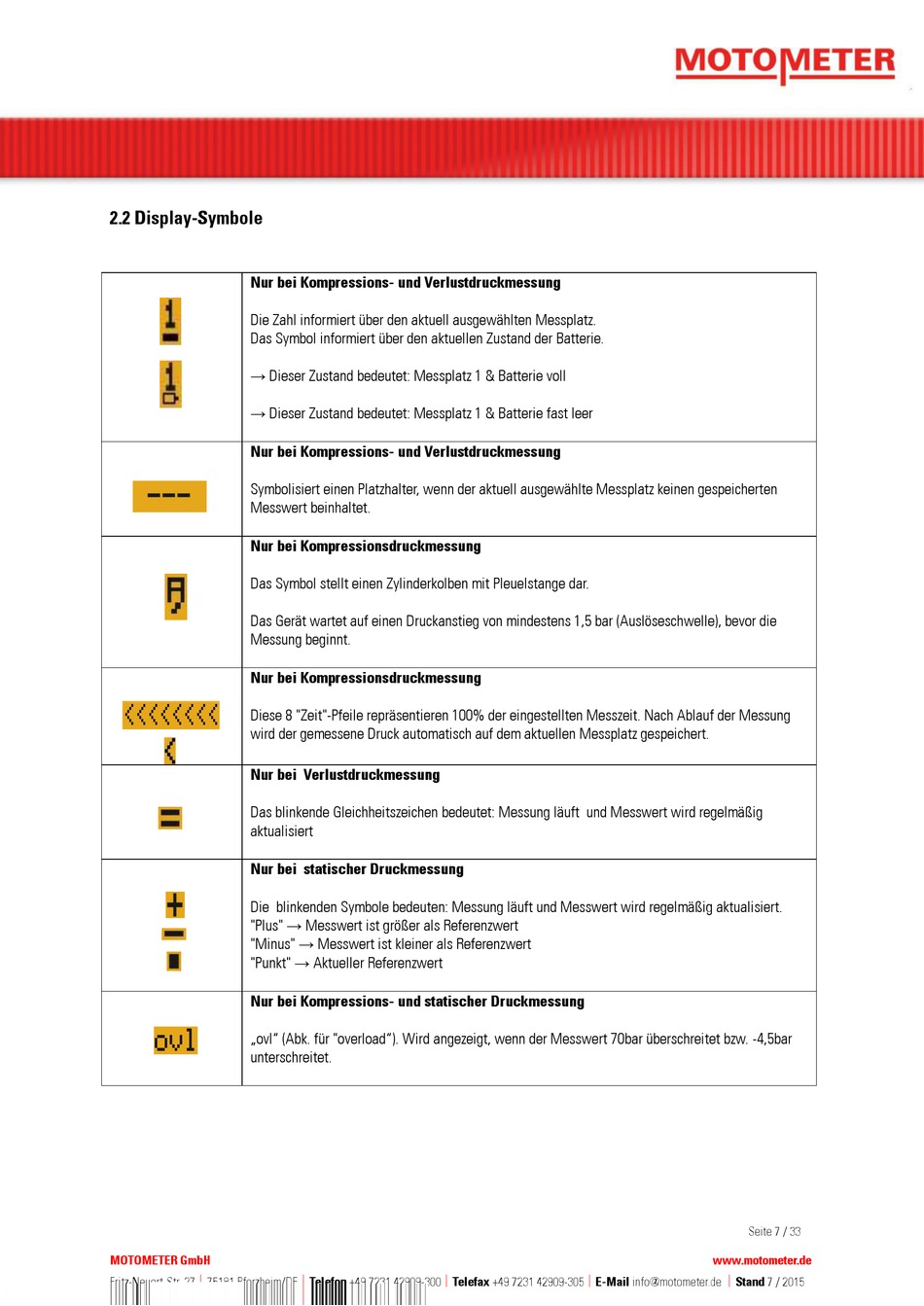

2.2 Display-Symbole

Nur bei Kompressions- und Verlustdruckmessung
Die Zahl informiert über den aktuell ausgewählten Messplatz.
Das Symbol informiert über den aktuellen Zustand der Batterie.
→ Dieser Zustand bedeutet: Messplatz 1 & Batterie voll
→ Dieser Zustand bedeutet: Messplatz 1 & Batterie fast leer
Nur bei Kompressions- und Verlustdruckmessung
Symbolisiert einen Platzhalter, wenn der aktuell ausgewählte Messplatz keinen gespeicherten
Messwert beinhaltet.
Nur bei Kompressionsdruckmessung
Das Symbol stellt einen Zylinderkolben mit Pleuelstange dar.
Das Gerät wartet auf einen Druckanstieg von mindestens 1,5 bar (Auslöseschwelle), bevor die
Messung beginnt.
Nur bei Kompressionsdruckmessung
Diese 8 "Zeit"-Pfeile repräsentieren 100% der eingestellten Messzeit. Nach Ablauf der Messung
wird der gemessene Druck automatisch auf dem aktuellen Messplatz gespeichert.
Nur bei Verlustdruckmessung
Das blinkende Gleichheitszeichen bedeutet: Messung läuft und Messwert wird regelmäßig
aktualisiert
Nur bei statischer Druckmessung
Die blinkenden Symbole bedeuten: Messung läuft und Messwert wird regelmäßig aktualisiert.
"Plus" → Messwert ist größer als Referenzwert
"Minus" → Messwert ist kleiner als Referenzwert
"Punkt" → Aktueller Referenzwert
Nur bei Kompressions- und statischer Druckmessung
„ovl" (Abk. für "overload"). Wird angezeigt, wenn der Messwert 70bar überschreitet bzw. -4,5bar
unterschreitet.
