Anwendungsbeispiele

5.1 Breitband-Stereobetrieb
In diesem Beispiel ist das Hauptausgangssignal eines Misch-
pults mit einer Endstufe verbunden. Die Ausgänge und
Eingänge sind stereo ausgelegt. An jeden Verstärkerausgang ist
eine Breitbandbox der VS-Serie angeschlossen, die den gesam-
ten Frequenzbereich reproduziert.
XENYX 1202FX
EUROPOWER EP2000
EUROLIVE
VS1520

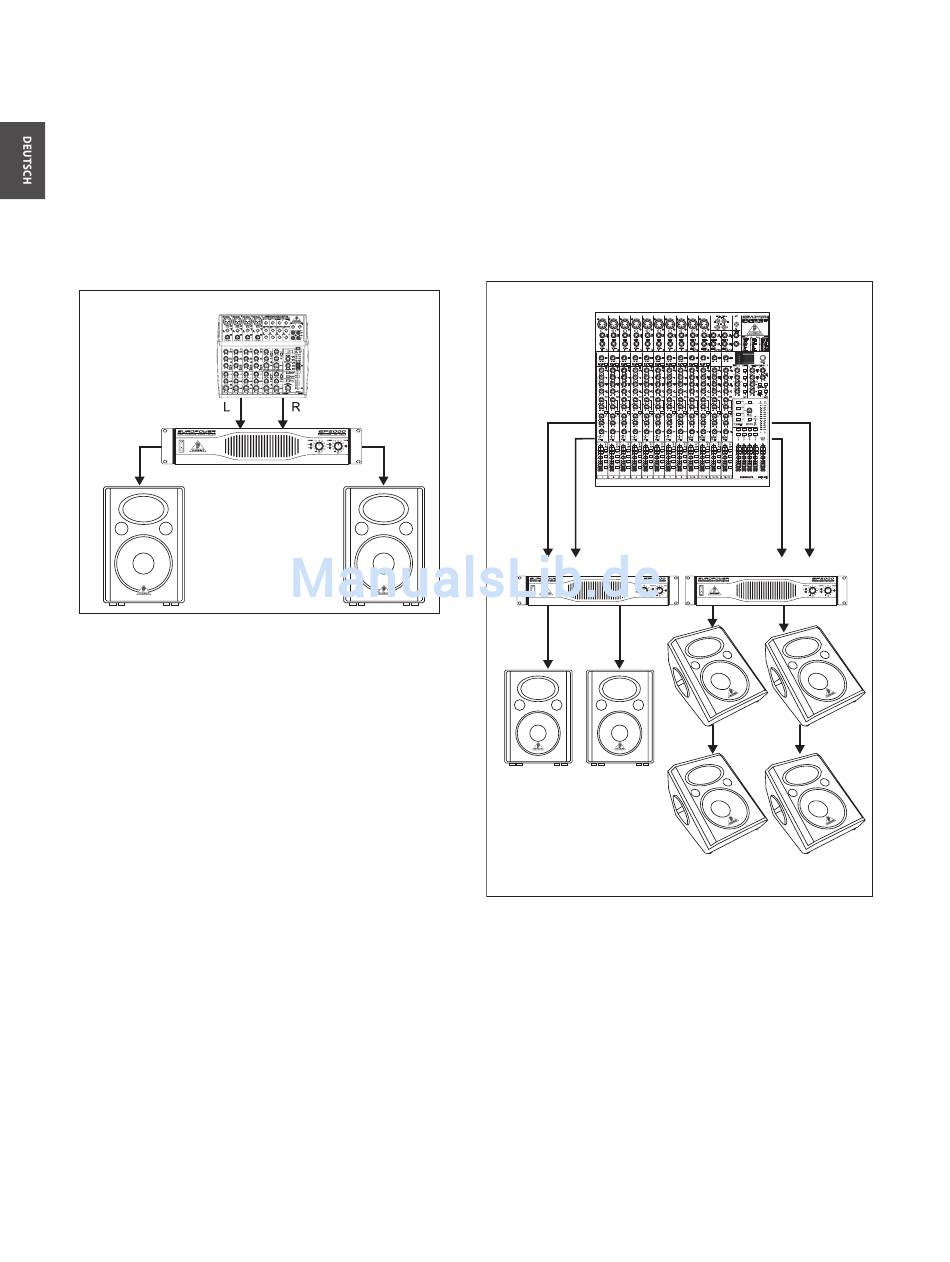

Abb. 5.1 Breitbandiger Stereobetrieb
EUROLIVE VS1220/VS1220F/VS1520 Bedienungsanleitung
5.2 Breitband-Stereobetrieb mit
Bodenmonitoren
Dieses Beispiel ist eine Variation des obigen Beispiels mit
zusätzlichen VS1220F Bodenmonitoren. Zwei separate Monitor-
ausgänge des Mischpults sind mit den Eingängen einer
Stereo-Endstufe verbunden. An jeden Verstärkerausgang ist
eine VS1220F angeschlossen. An deren parallelen Ausgang ist
wiederum eine zweite VS1220F angeschlossen.
XENYX 2442FX
L R
EUROPOWER EP2000
EUROLIVE VS1220
Abb. 5.2 2-Breitband-Stereobetrieb mit Bodenmonitoren
AUX 1 AUX 2
SEND SEND
EUROPOWER EP2000
EUROLIVE VS1220F
