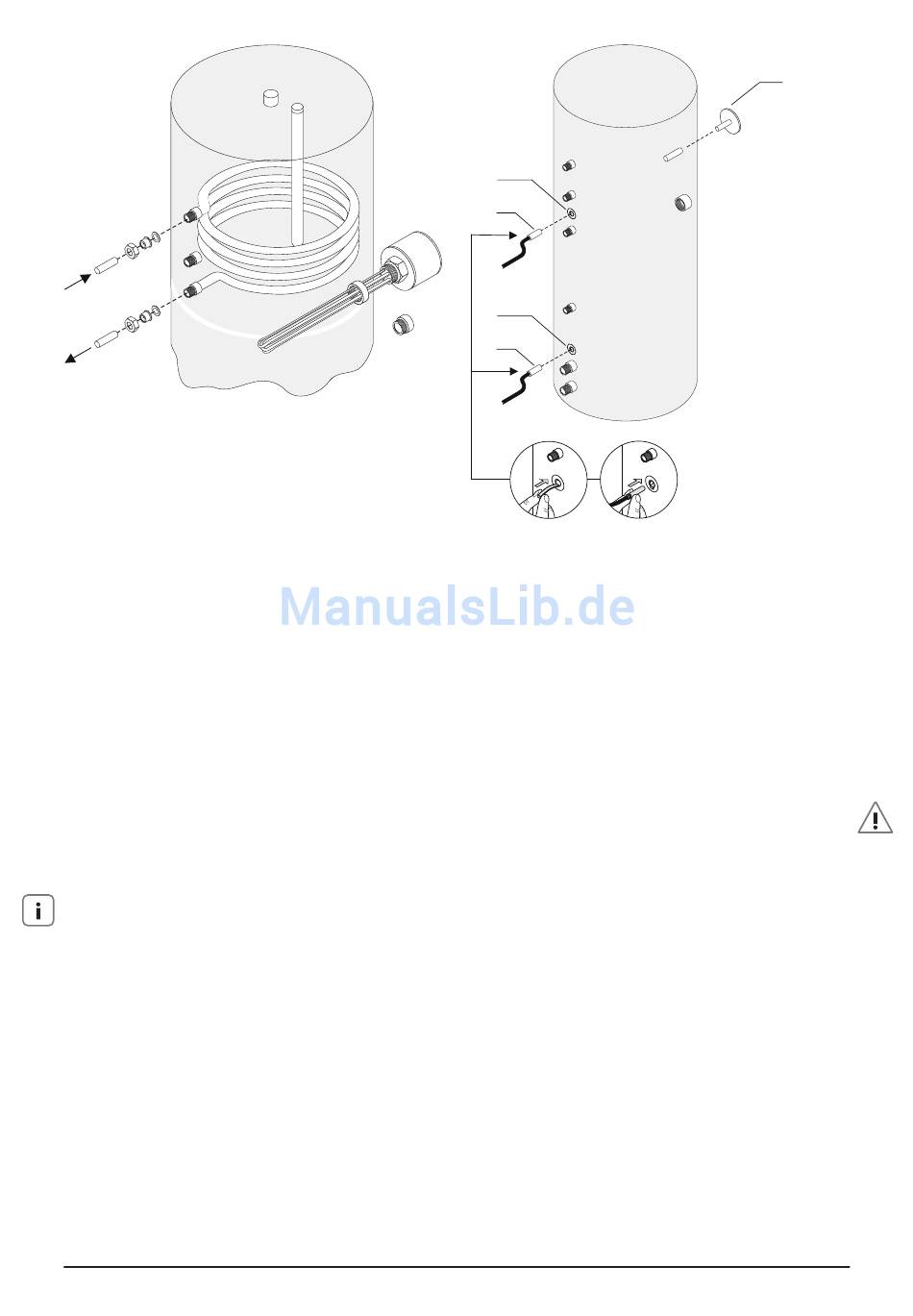

Abb. 5 Nachheizung anschließen: 1 Nachheizrücklauf; 2-4 Rohrver-
schraubung; 6 Speicheranschluss; 7 Nachheizvorlauf; 8 Speicheran-
schluss; 9 Einschraubheizkörper; 10 1½"-Muffe; 11 Stopfen;
3.6 Temperaturfühler u. Thermometer
installieren
● Siehe Abb. 6: Den Temperaturfühler des Solarreglers
(1) in das untere Fühlerrohr (2) und den Temperatur-
fühler der Nachheizung (3) in das obere Fühlerrohr (4)
einsetzen. Dabei Fühlerfixierklemmen (s. Lupe 1) ver-
wenden. Ggf. Wärmeleitpaste benutzen.
● Das Kabel des Temperaturfühlers (1) bis zum Solar-
regler und das Kabel des Temperaturfühlers (3) zur
Nachheizung führen. Hinweise der Gerätehersteller
beachten.
● Das Thermometer (5) in die Hülse im Speicher einste-
cken. Hiermit kann die Temperatur im oberen Speicher-
bereich kontrolliert werden.

4 Inbetriebnahme

4.1 Abnahmeprotokoll

Die Garantieleistungen können im Reklamationsfall nur
dann in Anspruch genommen werden, wenn die korrekte
Inbetriebnahme im Abnahmeprotokoll durch eine autori-
sierte Fachkraft bescheinigt wird.
4.2 System überprüfen
Nach Installation folgende Punkte nochmals überprüfen:
● Sind alle Komponenten korrekt installiert?
● Sind ein Sicherheitsventil mit 10 bar und ggf. ein Trink-
wasser-Ausdehnungsgefäß (Membranausdehnungs-
gefäß) vorhanden und unabsperrbar mit dem Behälter
verbunden?
● Sind alle Verschraubungen ausreichend fest angezo-
gen?
DE-XXX_ECObasic-Solarspeicher_TI-MA-151021-1WA10546
5
9
10
11
4
3
2
1
1 2
Abb. 6 Temperaturfühler anschließen: 1 Temperaturfühler Solarreg-
ler; 2 Fühlerrohr; 3 Temperaturfühler Nachheizung; 4 Fühlerrohr;
5 Thermometer im Nachheizbereich;
● Bei Verwendung eines Elektroheizstabes: Sind alle
elektrischen Anschlüsse korrekt installiert?
● Sind die Temperaturfühler in der richtigen Position?
Sind die von den Reglern angezeigten Werte plausi-
bel?
4.3 Anlage spülen
Funktionsstörungen oder Beschädigungen bei unzurei-
chend gespültem Speicher!
Im Inneren des Speichers und in den Wärmetauschern
verbleiben herstellungsbedingt Produktionsreststoffe
(z. B. Zunder), die im Betrieb Funktionsstörungen und Be-
schädigungen verursachen können.
Die Anlage daher vor Inbetriebnahme gründlich spülen!
Zusätzlich an geeigneter Stelle Schmutzabscheider instal-
lieren, da sich auch im späteren Betrieb weitere Produkti-
onsreststoffe lösen können
4.4 Einstellungen an Nachheizungs- u.
Solarregelung
Die Temperaturbegrenzung im Speicher darf 95 °C nicht
überschreiten. Auf richtige Einstellung am Solarregler
und an der Nachheizungsregelung/Kesselregelung (z.B.
max. Kesseltemperatur) achten.
5
5
