3.3 Trinkwasserkreis installieren

Kaltwasser / Warmwasser (Abb. 3)
Kaltwasser- und Warmwasseranschlüsse sind nach den
Vorschriften des örtlichen Wasserversorgers am Behälter
anzuschließen.
● Im Kaltwasserzulauf zum Speicher (1) ist eine Si-
cherheitsgruppe (2) mit Sicherheitsventil und Rück-
schlagklappe einzubauen
Beschädigung des Speichers ohne bzw. bei abgesperr-
ter Sicherheitsgruppe möglich!
Das Trinkwasser dehnt sich bei Erwärmung aus. In
einem abgesperrten System kann so ein hoher Über-
druck entstehen. Zwischen Speicher und Sicherheits-
ventil der Sicherheitsgruppe darf daher keine Absper-
rung vorhanden sein.
● Die Warmwassserleitung als Siphon ausführen (10)
um Konvektionen im Anschlussrohr zu unterbinden
(Schenkellänge mind. 200 mm). Wenn der Wasser-
druck ausreichend hoch ist, kann stattdessen auch ein
Rückschlagventil eingebaut werden.
● Das Sicherheitsventil muss für einen Abblasedruck
ausgelegt sein, der dem zulässigen Betriebsüberdruck
des Speichers entspricht. Ab 10 bar Wasserleitungs-
druck hinter dem Wasserzähler Druckminderer einbau-
en. Wenn der Speicher aufgeheizt wird, tropft Wasser
aus dem Sicherheitsventil. Dieses Wasser über einen
Siphontrichter auffangen und ableiten oder alternativ
ein trinkwassergeeignetes Membranausdehnungsge-
fäß verwenden.
● Anschluss eines Brauchwasssermischers entsprechend
Abb. 3. Diese Verschaltung stellt sicher, dass die am
Brauchwassermischer eingestellte Mischtemperatur,
auch bei vollständig aufgeheiztem Speicher, nicht
überschritten werden kann. Ohne Brauchwassermi-
scher muss die Speichermaximaltemperatur im Solar-
regler auf 65 °C begrenzt werden.
Verbrühungsgefahr durch zu hohe Zapftemperaturen!
Durch die Solaranlage können im Speicher Temperatu-
ren bis 95 °C auftreten. Der Einbau eines Brauchwas-
sermischers begrenzt die Zapftemperaturen auf ein
ungefährliches Temperaturniveau.
● Den im Lieferumfang befindlichen 1½"-Stopfen (7) in
die 1½"-Muffe (8) einschrauben und abdichten. Op-
tional kann ein Einschraubheizkörper seitlich in die
1½"-Muffe montiert werden (s. Kapitel 3.5 „Nachhei-
zung anschließen").
● Verschraubungen am Flanschdeckel (9) nachziehen,
dann Flanschabdeckung wieder aufstecken.
Zirkulation (Abb. 3)
● Den Zirkulationsrücklauf (11) möglichst unmittelbar
vor der am weitest entfernten Warmwasser-Zapfstelle
abführen. Die Zirkulationspumpe (13) in Abhängigkeit
von der Zeit und der Warmwassertemperatur (Tempe-
raturfühler 14) regeln.
● Bei normalen Zirkulationslaufzeiten wird der Zirkulati-
onsrücklauf in den Speicher-Zirkulationsanschluss (15)
geführt.
● Die Ansteuerung der Zirkulation ist möglichst energie-
sparend nach dem Stand der Technik auszuführen.
4
.
Druckprüfung im Trinkwasserkreis
Bitte führen Sie nach vollständiger Installation des Trink-
wasserkreises eine Druckprüfung durch. Schließen Sie
dazu nach Befüllen des Speichers die Warmwasserhäh-
ne und überprüfen Sie alle Anschlussverbindungen und
Lötstellen.
3.4 Solarkreis anschließen
● Solarkreis mit Vorlauf oben am Eintritt des Solar-Wär-
metauschers (4) und mit Rücklauf unten am Austritt (5)
anschließen (Abb. 4).
● Hierzu erst die Überwurfmutter über das Cu-Rohr
schieben, dann Löt- oder Gewindetülle (2) mit dem
Rohr verbinden, dann Flachdichtung (1) einlegen und
Überwurfmutter fest anziehen.
1
2
3
4
5

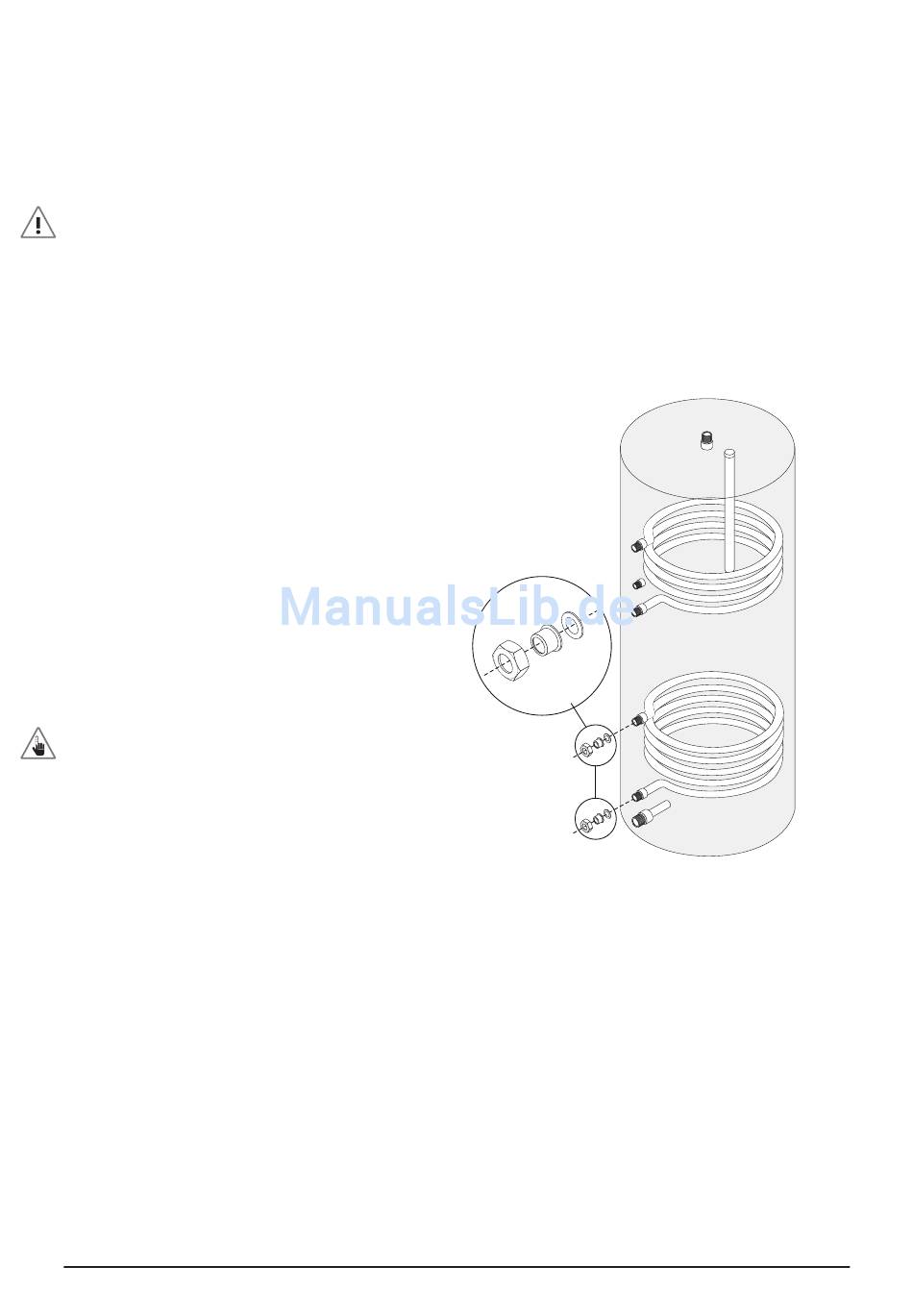

Abb. 4 Solarkreis anschließen
3.5 Nachheizung anschließen
Die Nachheizung des Trinkwassers kann auf verschiedene
Weisen erfolgen (Abb. 5):
● Wenn die Nachheizung des Trinkwassers über einen
Öl- oder Gaskessel erfolgen soll, den integrierten
Nachheizwärmetauscher (5) nutzen. Installationshin-
weise des Geräteherstellers beachten.
● Als Option ist ein elektrischer Einschraubheizkörper (9)
erhältlich, der alternativ in die 1½"-Muffe (10) montiert
werden kann. Montageanleitung des Einschraubheiz-
körpers beachten!
● Wenn kein Einschraubheizkörper installiert wird, Muffe
(10) mit dem beiliegenden 1½"-Stopfen (11) verschlie-
ßen.
