TECHNISCHE INFORMATION / MONTAGEANLEITUNG
Solarspeicher ECObasic
Ab 10/2015

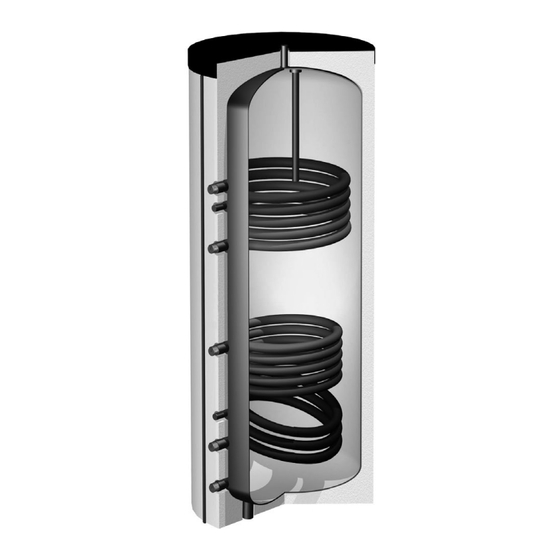

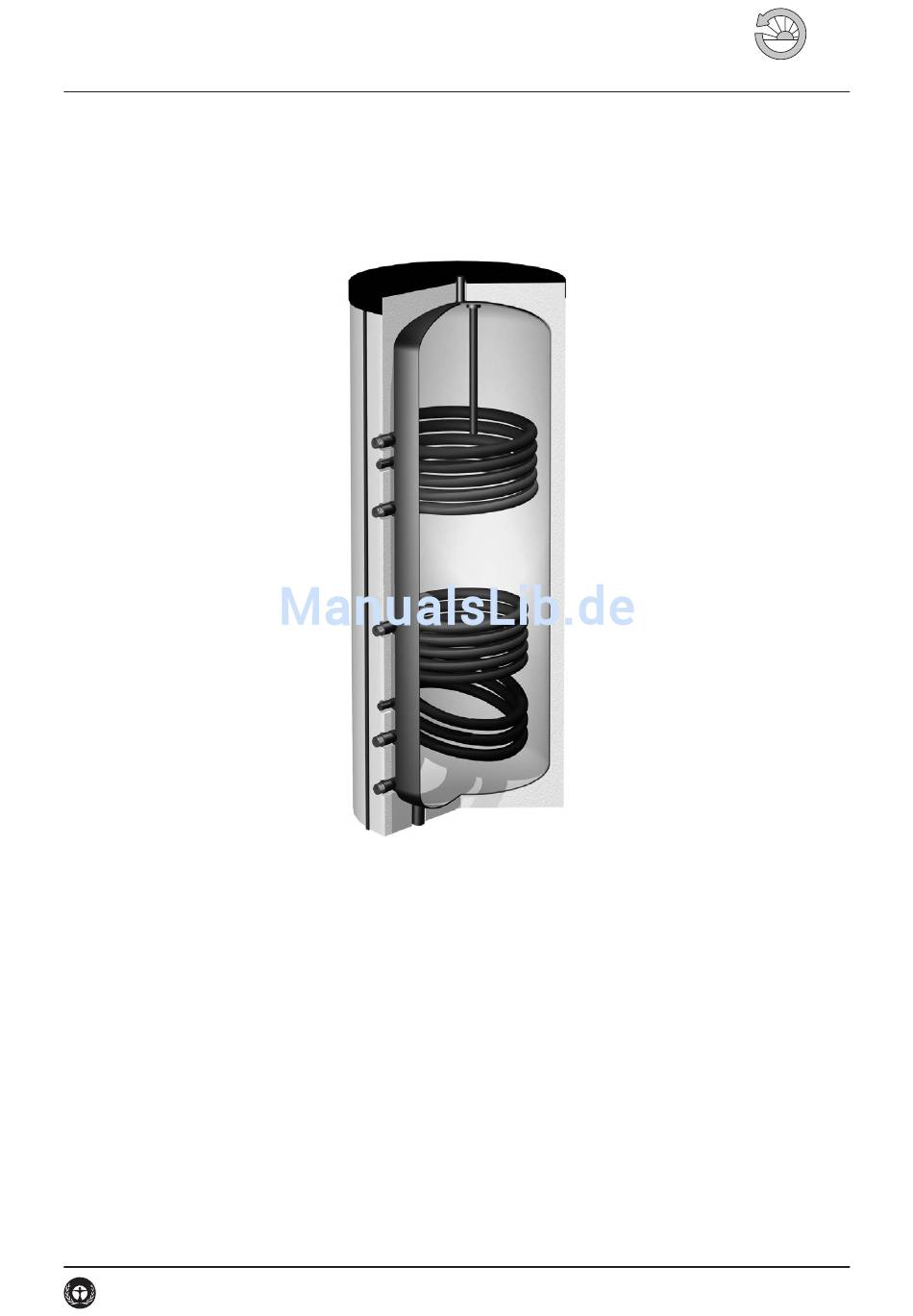

Abb. 1 Solarspeicher ECObasic
Inhalt
1.2 Qualifikation des Anwenders . . . . . . . . . 2
1.3 Bestimmungsgemäßer Gebrauch . . . . . . . 2
3.1 Vorbereitung . . . . . . . . . . . . . . . . 3
3.2 Speicher aufstellen . . . . . . . . . . . . . 3
3.3 Trinkwasserkreis installieren . . . . . . . . . 4
3.4 Solarkreis anschließen . . . . . . . . . . . . 4
3.5 Nachheizung anschließen . . . . . . . . . . 4
4
Inbetriebnahme . . . . . . . . . . . . . . 5
4 Montage 3
4.1 Abnahmeprotokoll . . . . . . . . . . . . . 5
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Speicher DE-XXX_ECObasic-Solarspeicher_TI-MA-151021-1WA10546
4.2 System überprüfen . . . . . . . . . . . . . 5
4.3 Anlage spülen . . . . . . . . . . . . . . . 5
4.5 Befüllen, Entlüften und Druck prüfen . . . . . 6
5
Hinweise für den Betreiber . . . . . . . . . . 6
Wagner Solar
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wagner Solar ECObasic 300
Inhaltszusammenfassung für Wagner Solar ECObasic 300
-
Seite 1: Inhaltsverzeichnis
Wagner Solar TECHNISCHE INFORMATION / MONTAGEANLEITUNG Solarspeicher ECObasic Ab 10/2015 Abb. 1 Solarspeicher ECObasic Inhalt 1 Sicherheitshinweise 2 4.2 System überprüfen . . . . . . . . . . . . . 5 1 1 Normen und Richtlinien 2 4.3 Anlage spülen . . . . . . . . . . . . . . . 5... -
Seite 2: Sicherheitshinweise
1 Sicherheitshinweise Verletzungsgefahr beim Transport durch das hohe Ge- wicht! Sicherheitsschuhe und Schutzhandschuhe tragen. Folgende Symbole werden in den Montageanleitungen verwendet und sind besonders zu beachten: Stöße oder Schläge beim Transport oder Aufstellung können die Emaillierung im Inneren des Speichers be- schädigen. GEFAHR für Personenschäden Vor Beginn der Montage die gelieferten Komponenten Bei der Montage können lebensgefährliche Stromschlä- mit der Stückliste aus Tab. 1 vergleichen. -
Seite 3: Montage
3 Montage 3.2 Speicher aufstellen 3.1 Vorbereitung ● Transportschutzfolien (4) und (5) vom Behälter entfer- nen. Die Aufstellung sollte mit möglichst kurzen Leitungslän- ● Speicherhaube (2) entfernen. gen zum Verbraucher erfolgen. ● Behälter von der Palette schrauben und zum Aufstel- Zur vollständigen Installation und Inbetriebnahme wer- lungsort bringen. Im Deckel- und Bodenbereich der den bauseits benötigt: Schaumisolierung sind ringförmige Vertiefungen ein- ●... -
Seite 4: Trinkwasserkreis Installieren
3.3 Trinkwasserkreis installieren Druckprüfung im Trinkwasserkreis Bitte führen Sie nach vollständiger Installation des Trink- Kaltwasser / Warmwasser (Abb. 3) wasserkreises eine Druckprüfung durch. Schließen Sie Kaltwasser- und Warmwasseranschlüsse sind nach den dazu nach Befüllen des Speichers die Warmwasserhäh- Vorschriften des örtlichen Wasserversorgers am Behälter ne und überprüfen Sie alle Anschlussverbindungen und anzuschließen. Lötstellen. ● Im Kaltwasserzulauf zum Speicher (1) ist eine Si- cherheitsgruppe (2) mit Sicherheitsventil und Rück- 3.4 Solarkreis anschließen schlagklappe einzubauen... -
Seite 5: Temperaturfühler U. Thermometer Installieren
Abb. 5 Nachheizung anschließen: 1 Nachheizrücklauf; 2-4 Rohrver- schraubung; 6 Speicheranschluss; 7 Nachheizvorlauf; 8 Speicheran- schluss; 9 Einschraubheizkörper; 10 1½"-Muffe; 11 Stopfen; 3.6 Temperaturfühler u. Thermometer installieren Abb. 6 Temperaturfühler anschließen: 1 Temperaturfühler Solarreg- ler; 2 Fühlerrohr; 3 Temperaturfühler Nachheizung; 4 Fühlerrohr; ● Siehe Abb. 6: Den Temperaturfühler des Solarreglers 5 Thermometer im Nachheizbereich; (1) in das untere Fühlerrohr (2) und den Temperatur- fühler der Nachheizung (3) in das obere Fühlerrohr (4) einsetzen. Dabei Fühlerfixierklemmen (s. Lupe 1) ver- wenden. Ggf. Wärmeleitpaste benutzen. ● Bei Verwendung eines Elektroheizstabes: Sind alle ●... -
Seite 6: Befüllen, Entlüften Und Druck Prüfen
4.5 Befüllen, Entlüften und Druck prüfen bes verbraucht werden. Schutzanode daher nach 2 Jah- ren und danach jährlich überprüfen. Vor dem Befüllen prüfen, ob alle Speicheröffnungen ver- ● Unisoliert eingebaute Magnesium-Schutzanoden aus- schlossen sind! bauen, noch vorhandene Magnesium-Masse begut- Nach vollständiger Installation eine Druckprüfung mit achten und nötigenfalls neue Anode einbauen. max. 10 bar durchführen. Zum Entlüften des Speichers ● Bei isoliert eingebauten Magnesium-Schutzanoden einen Warmwasserhahn öffnen, bis das Wasser gleichmä- Schutzstrom zwischen Speicher und Anode messen. ßig abfließt (s. Abb. 7). - Seite 7 Tab 2 Technische Angaben Bezeichnung ECObasic 300 ECObasic 400 ECObasic 500 (Abb 8) Artikelnummer 130 141 14 130 141 15 130 141 13 Gesamtinhalt Trinkwasser 300 l 400 l 500 l Nachheizvolumen (oberhalb Anschluss D) 99 l 127 l 168 l Zulässiger Betriebsüberdruck 10 bar Zulässige Betriebstemperatur 95 °C Gesamthöhe (mit Isolierung) 1697 mm 1660 mm 1783 mm Kippmaß (mit Isolierung) 1800 mm 1800 mm 1970 mm Durchmesser mit Isolierung und PVC-Außenhülle 610 mm 710 mm 760 mm Durchmesser ohne Isolierung 500 mm 600 mm 650 mm Gesamtgewicht (mit Isolierung) ca. 114 kg...
-
Seite 8: Zubehör
10 Zubehör Tab 3 Zubehör Artikelnummer Speicheranschlusssatz ECObasic-Kombi (4 x Kombitülle ¾" x 18, 2 x Kombitülle 1", Kappe und Dichtungen) 139 000 66 Sicherheitsgruppe S22 (Sicherheitsventil 10 bar, Schrägsitzventil zur Absperrung, Rückschlagventil, 139 001 48 Prüfvorrichtung nach DIN 1988) mit Anschluss 1“AG Magnesium-Anode (Opferanode) 1 1/4“, Länge 790 mm (für ECObasic 300) 130 101 27 Magnesium-Anode (Opferanode) 1 1/4“, Länge 1100 mm (für ECObasic 400 und 500) 139 000 65 Fremdstromanode CORREX-UP, wartungsfreier Korrosionsschutz, 230 V, Stromverbrauch ca. 2,5 kWh/Jahr 130 101 26 Hocheffizienz-Zirkulationspumpe ECOcirc, Leistungsaufnahme max. 9 W, max. Förderhöhe 1,1 m, Einbaulänge 150 303 62 110 mm, Anschluss 3/4“ AG flachdichtend Einschraubheizkörper 3 kW, 230 V / 400 V, Eintauchtiefe 360 mm, 139 003 26 6 kW, 400 V, Eintauchtiefe 550 mm, 139 003 27 9 kW, 400 V, Eintauchtiefe 600 mm 139 003 17 Speicherdurchmesser vor Bestellung beachten! Brauchwassermischer BM bis 55 °C Mischtemperatur, Anschluss 1" 150 303 50 Fühlerfixierklemme 139 001 18 Speicheranbausatz für CIRCO 7 und CIRCO 7.5 150 302 13 Gewindetüllen-Set 1“-3/4“ (1 x Überwurfmutter, 1 x Dichtung, 1 x Gewindetülle) für den Anschluss z. B. von 139 100 11 Sicherheitsgruppe und Brauchwassermischer (2 Stück jeweils erforderlich) Kombitüllen-Set 1“-22 mm zum Löten, Pressen und für Klemmringverschraubungen. Für den Anschluss z. B. 819 100 87 von Sicherheitsgruppe und Brauchwassermischer (2 Stück jeweils erforderlich) 11 Funktionsbeschreibung Der Solarspeicher ECObasic ist geeignet zur bivalenten Trinkwassererwärmung. Über den eingebauten Solarwär-... -
Seite 9: Beispielhafte Systemlösungen
12 Beispielhafte Systemlösungen SUNGO 100, System 3 VBus Kollektor solar collector capteur solaire Zonnecollector Abb. 9 Solarspeicher ECObasic und Nachheizung durch Gas-Brennwerttherme. SUNGO 100, System 5 VBus Kollektor solar collector capteur solaire Zonnecollector Abb. 10 Reihenschaltung von Solarspeicher ECObasic und monovalentem Warmwasserspeicher. Diese Verschaltung kann bei vorhandenem Warmwasserspeicher angewendet werden. DE-XXX_ECObasic-Solarspeicher_TI-MA-151021-1WA10546... - Seite 10 Irrtum und Änderungen vorbehalten · © Wagner Solar GmbH, 2015 · www.wagner-solar.com ☎ Wagner Solar GmbH · Industriestraße 10 · D-35091 Cölbe/Marburg · (06421) 80 07-0 · Fax 80 07-22...
