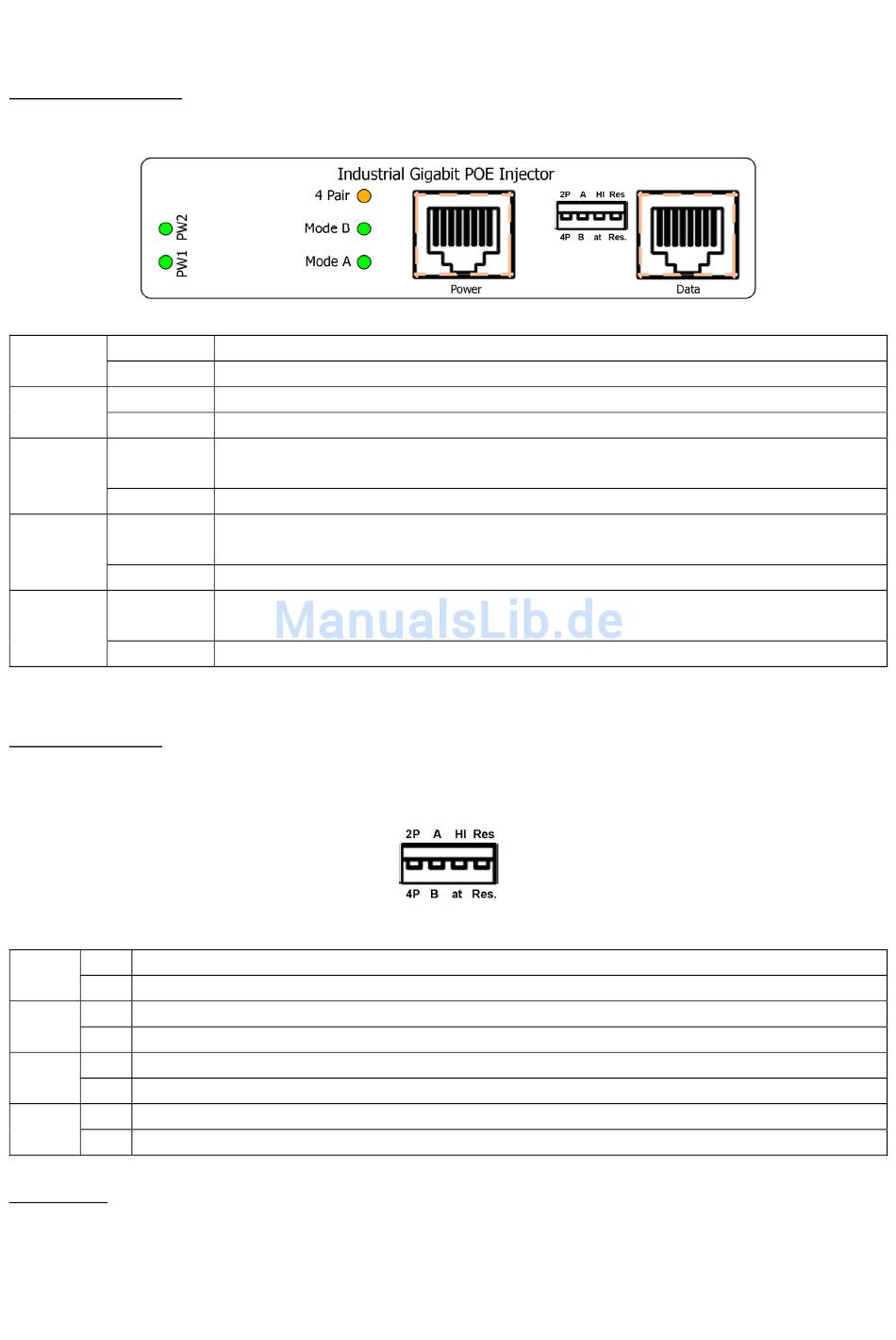

LED Anzeigen
PW1
AN
AUS
PW2
AN
AUS
AN
Mode A
AUS
AN
Mode B
AUS
AN
4 Pair
AUS
DIP-Schalter
Über die DIP-Schalter lassen sich einige Optimierungen vornehmen. Hier sehen Sie die
Einstellmöglichkeiten:
DIP 1 2P
2-Paar Betrieb – maximal 30W
4P
4-Paar Betrieb – maximal 60W (Standard)
DIP 2 A
Mode A – End-Span, PoE Power über 1+2 / 3+6 (Standard)
B
Mode B – Mid Span, PoE Power über 4+5 / 7+8
DIP 3 HI
High Power
at
IEEE802.3at
DIP 4 Res Ohne Funktion (Reserviert)
Res Ohne Funktion (Reserviert)
WICHTIG: Beachten Sie bitte, dass das Gerät IMMER ausgeschaltet werden muss,
bevor Änderungen an den Schaltern vorgenommen werden!!!
Netzteil an +V1- angeschlossen
Kein Netzteil an +V1- angeschlossen
Netzteil an +V2-(SW) angeschlossen
Kein Netzteil an +V2-(SW) angeschlossen
End-Span; PoE Power über 1+2 / 3+6
2-Paar Betrieb – maximal 30 Watt
Mode A nicht ausgewählt
Mid-Span; PoE Power über 4+5 / 7+8
2-Paar Betrieb – maximal 30 Watt
Mode B nicht ausgewählt
PoE Power über 1+2 / 3+6 und 4+5 / 7+8
4-Paar Betrieb – maximal 60W
4-Paar Betrieb nicht ausgewählt
© ALLNET GmbH Computersysteme 2016 – Alle Rechte vorbehalten
Irrtum und Änderungen vorbehalten
