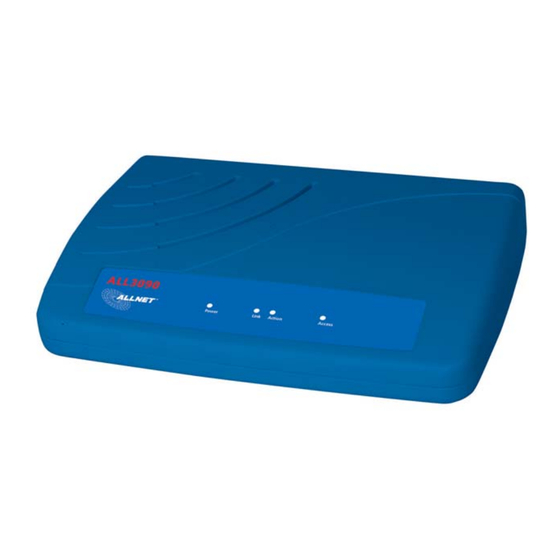

Allnet ALL 3090 Benutzerhandbuch
Verwandte Anleitungen für Allnet ALL 3090
Inhaltszusammenfassung für Allnet ALL 3090
- Seite 1 ALL 3090 8-Port Reset Switch Benutzerhandbuch Seite 1...
- Seite 2 ALL 3090 8-Port Reset Switch Lieferumfang - ALL 3090 Zentraleinheit - ALL3091-1 Reset-Kabel - Steckernetzgerät - Benutzerhandbuch Vorderseite Einschalt- Link zum Netzwerk Statusanzeige Anzeige Hub/Switch RESET Aktivität Leuchtet, wenn der Blinkt bei Leuchtet auf, wenn ALL 3090 und der gerade irgendein Ausgang...
-
Seite 3: Erste Einstellungen
ALL 3090 8-Port Reset Switch Inbetriebnahme Verbinden Sie die ALL 3090 Zentraleinheit mit Ihrem Netzwerk-Swich oder Hub mittels eines Standard-1:1-Kabels. Schließen Sie nun den oder die Server an die gewünschten Ports an und verbinden Sie das Netzgerät mit dem ALL 3090. - Seite 4 Adresse, Netmask, Gateway usw. auf die Gegebenheiten in Ihrem Netzwerk anpas- sen wollen. Parameter-Übersicht und Beschreibung Gerätename Bezeichnung, unter der sich der ALL 3090 meldet. So können Sie bei Verwendung mehrerer ALL3090 sofort erkennen, um welches Gerät es sich handelt. Standardwert: “ALL 3090” Username:Passwort Wenn gewünscht wird, daß...
- Seite 5 Wenn Sie möchten, daß der ALL 3090 automatisch von einem in Ihrem Netzwerk vor- handenen DHCP-Server eine IP-Adresse zugewiesen bekommen soll, dann kreuzen sie diese Checkbox an. Es ist möglich, daß diese Adresse beim Neustart des ALL 3090 wechselt - fragen Sie Ihren Netzwerkadministrator. Standardwert: Deaktiviert...
- Seite 6 ALL 3090 8-Port Reset Switch Angeschlossene Server Von diesem Menü aus können Sie die ein- zelnen Server konfigurieren. Klicken Sie einfach auf den Namen des gewünschten Servers/Kontakts, um den Eigenschaften-Dialog angezeigt zu be- kommen. Name Bezeichnung des Servers in der Anzeige IP-Adresse des Servers, wenn er vom ALL3090 per Ping überwacht werden...
- Seite 7 ALL 3090 8-Port Reset Switch Kontakttyp “Server” - Gibt beim Klick einen Reset-Impuls der eingestellten Dauer “Schalter” - Wechselt beim Klick zwischen “Ein” und “Aus”. Standardwert: “Server” UDP Master Einstellungen IP Adresse UDP Master Hier besteht die Möglichkeit, die Steuerung des ALL3090 auf einen einzigen Rechner zu beschränken.
- Seite 8 ALL 3090 8-Port Reset Switch Steckerbelegung der Ausgänge Der Relaiskontakt schließt die beiden mittleren Kontakte (Pins 4 + 5) des RJ45-Steckers kurz. Alle anderen Kontakte (1,2,3,6,7,8) sind unbelegt. Strombelastbarkeit der Schaltkontakte Der Relaiskontakt ist ein Reed-Kontakt. Er darf mit einer Spannung von max.
