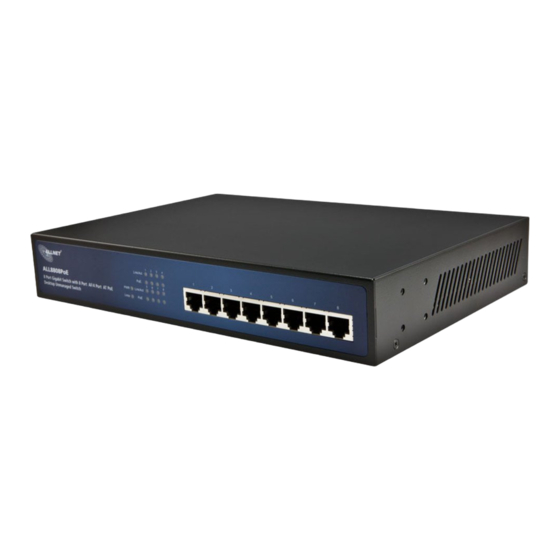

ALL8808PoE
8 Port Gigabit PoE+ Switch
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allnet ALL8808PoE

Inhaltszusammenfassung für Allnet ALL8808PoE

  • Seite 1 ALL8808PoE 8 Port Gigabit PoE+ Switch Benutzerhandbuch...
  • Seite 2 CE Warnung Dies ist ein Produkt der CE Klasse B. Sollte das Produkt in einer häuslichen Umgebung Störungen verursachen, sollte der Benutzer entsprechende Maßnahmen zu deren Beseitigung treffen.
  • Seite 3 Einleitung Der ALL8808PoE besitzt 8 10/100/1000MBit Ports und wurde für eine einfache Installation und hohe Performance in Unternehmen entworfen. Dank Auto-Negotation wählt der Switch für jeden Port automatisch die richtige Geschwindigkeit und Duplex-Art, je nach den angeschlossenen Geräten. Er eignet sich optimal zur Mikrosegmentierung größerer Netzwerke,...
  • Seite 4 Überstromschutzes und einer Kurzschlußsicherung wird die Sicherheit des Switches und angeschlossener Geräte gewährleistet. Der ALL8808PoE ist ein Plug-and-Play Gerät und somit ohne zusätzliche Software oder Konfiguration nutzbar. Außerdem ist er konform zu allen gängigen Netzwerkprotokollen und zeigt mit Hilfe der LEDs an der Vorderseite den Status der einzelnen Ports sowie des Gerätes an.

  • Seite 5: Schlüsselmerkmale

    Schlüsselmerkmale: Standards: IEEE802.3, IEEE802.3u,  IEEE802.3ab, IEEE802.3x, IEEE802.3af/at 8* 10/100/1000Mbit RJ-45 Ports  15,4W Leistung auf jedem PoE Port  oder 31,5W auf 4 Ports (max. 150W) Überstromschutz und  Kurzschlußsicherung für PoE 768K Bit Buffer Speicher  1K MAC Adressen Speicher (1024) ...
  • Seite 6 Paketinhalt: Bevor Sie anfangen den ALL8808PoE Switch zu installieren, überprüfen Sie bitte Ihre Produktverpackung auf folgenden Inhalt: - ALL8808PoE Switch - 19“ Montagewinkel und Schrauben - Kaltgeräte-Stromkabel - Benutzerhandbuch Sollte einer dieser Gegenstände fehlen oder beschädigt sein, kontaktieren Sie bitte Ihren Händler.
  • Seite 7 LEDs Status Beschreibung Switch eingeschaltet PoE aktiv Kein PoE Link/ Netzwerk-Link Blinken Aktive Datenübertragung Rückseite Auf der Rückseite befinden sich der Stromanschluss, sowie die 8 RJ-45 Ports mit PoE+ -Unterstützung.

  • Seite 8: Kaltgeräte-Anschluss

    Kaltgeräte-Anschluss Betreiben Sie den Switch bitte mit einer Spannung im Bereich von 100V bis 240V AC 50/60Hz. Wenn Sie den Switch in Betrieb nehmen, verbinden Sie das Kaltgerätekabel sorgfältig mit dem Switch und stecken anschließend das andere Ende des Kabels in eine Steckdose.

  • Seite 9: Desktop Installation

    Desktop Installation 1. Stellen Sie den Switch auf eine Oberfläche, welche das Gewicht des Gerätes aushält. 2. Verbinden Sie das eine Ende des Kaltgerätekabels mit dem Switch und das andere Ende mit einer Steckdose.

  • Seite 10: Rackmount Installation

    Rackmount Installation Der Switch wird mit passenden Rackmount Winkeln und entsprechenden Schrauben ausgeliefert. 1. Entfernen Sie alle Kabel von dem Switch. 2. Schrauben Sie die Befestigungswinkel mit den mitgelieferten Schrauben an die vorgebohrten Locher der vorderen Seitenflächen des Switches. 4. Jetzt können Sie den Switch in Ihr 19“- Rack einbauen.
  • Seite 11 8x 10/100/1000M MDI/MDI-X RJ-45 Schnittstellen Ports Netzwerk 10/100/1000MBit mit Datenrate Auto-Negotiation 1024 MAC-Adress Einträge Memory 768KBit Buffer Speicher 10/100/1000MBit Full-Duplex, Übertragungs-Art Half-Duplex Sytem: Power Port: Link/ACT, PoE 100~240V/AC, 50~60Hz Strombedarf 48V 1,35A ohne angeschlossene Stromverbrauch PoE-Endgeräte: max. 5 Watt mit 4 PoE-Endgeräten: max. 65 Watt Arbeitstemperatur 0 bis 40℃...
