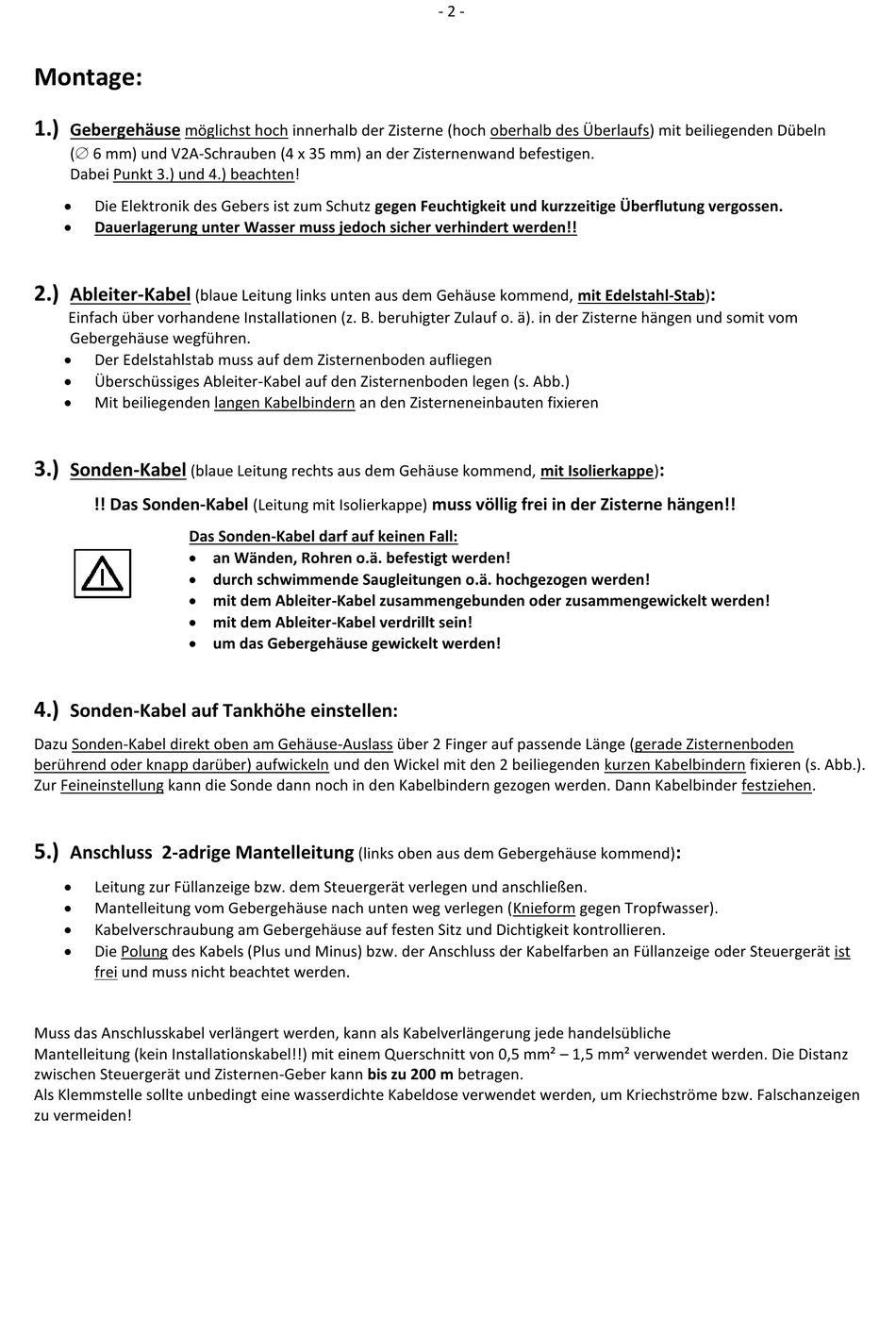

Montage:
1.)
Gebergehäuse
möglichst hoch innerhalb der Zisterne (hoch oberhalb des Überlaufs) mit beiliegenden Dübeln
( 6 mm) und V2A-Schrauben (4 x 35 mm) an der Zisternenwand befestigen.
Dabei Punkt 3.) und 4.) beachten!

Die Elektronik des Gebers ist zum Schutz gegen Feuchtigkeit und kurzzeitige Überflutung vergossen.

Dauerlagerung unter Wasser muss jedoch sicher verhindert werden!!
2.)
Ableiter-Kabel
(blaue Leitung links unten aus dem Gehäuse kommend, mit Edelstahl-Stab)
Einfach über vorhandene Installationen (z. B. beruhigter Zulauf o. ä). in der Zisterne hängen und somit vom
Gebergehäuse wegführen.

Der Edelstahlstab muss auf dem Zisternenboden aufliegen

Überschüssiges Ableiter-Kabel auf den Zisternenboden legen (s. Abb.)

Mit beiliegenden langen Kabelbindern an den Zisterneneinbauten fixieren
3.)
Sonden-Kabel
(blaue Leitung rechts aus dem Gehäuse kommend, mit Isolierkappe)
!! Das Sonden-Kabel
Das Sonden-Kabel darf auf keinen Fall:
 an Wänden, Rohren o.ä. befestigt werden!
 durch schwimmende Saugleitungen o.ä. hochgezogen werden!
 mit dem Ableiter-Kabel zusammengebunden oder zusammengewickelt werden!
 mit dem Ableiter-Kabel verdrillt sein!
 um das Gebergehäuse gewickelt werden!
4.)
Sonden-Kabel auf Tankhöhe einstellen:
Dazu Sonden-Kabel direkt oben am Gehäuse-Auslass über 2 Finger auf passende Länge (gerade Zisternenboden
berührend oder knapp darüber) aufwickeln und den Wickel mit den 2 beiliegenden kurzen Kabelbindern fixieren (s. Abb.).
Zur Feineinstellung kann die Sonde dann noch in den Kabelbindern gezogen werden. Dann Kabelbinder festziehen.
5.)
Anschluss 2-adrige Mantelleitung

Leitung zur Füllanzeige bzw. dem Steuergerät verlegen und anschließen.

Mantelleitung vom Gebergehäuse nach unten weg verlegen (Knieform gegen Tropfwasser).

Kabelverschraubung am Gebergehäuse auf festen Sitz und Dichtigkeit kontrollieren.

Die Polung des Kabels (Plus und Minus) bzw. der Anschluss der Kabelfarben an Füllanzeige oder Steuergerät ist
frei und muss nicht beachtet werden.
Muss das Anschlusskabel verlängert werden, kann als Kabelverlängerung jede handelsübliche
Mantelleitung (kein Installationskabel!!) mit einem Querschnitt von 0,5 mm² – 1,5 mm² verwendet werden. Die Distanz
zwischen Steuergerät und Zisternen-Geber kann bis zu 200 m betragen.
Als Klemmstelle sollte unbedingt eine wasserdichte Kabeldose verwendet werden, um Kriechströme bzw. Falschanzeigen
zu vermeiden!
(Leitung mit Isolierkappe)
(links oben aus dem Gebergehäuse kommend)
- 2 -
muss völlig frei in der Zisterne hängen!!
:
:
:
