Für den Installateur
Elektrische Installation
Versorgungsanschluss

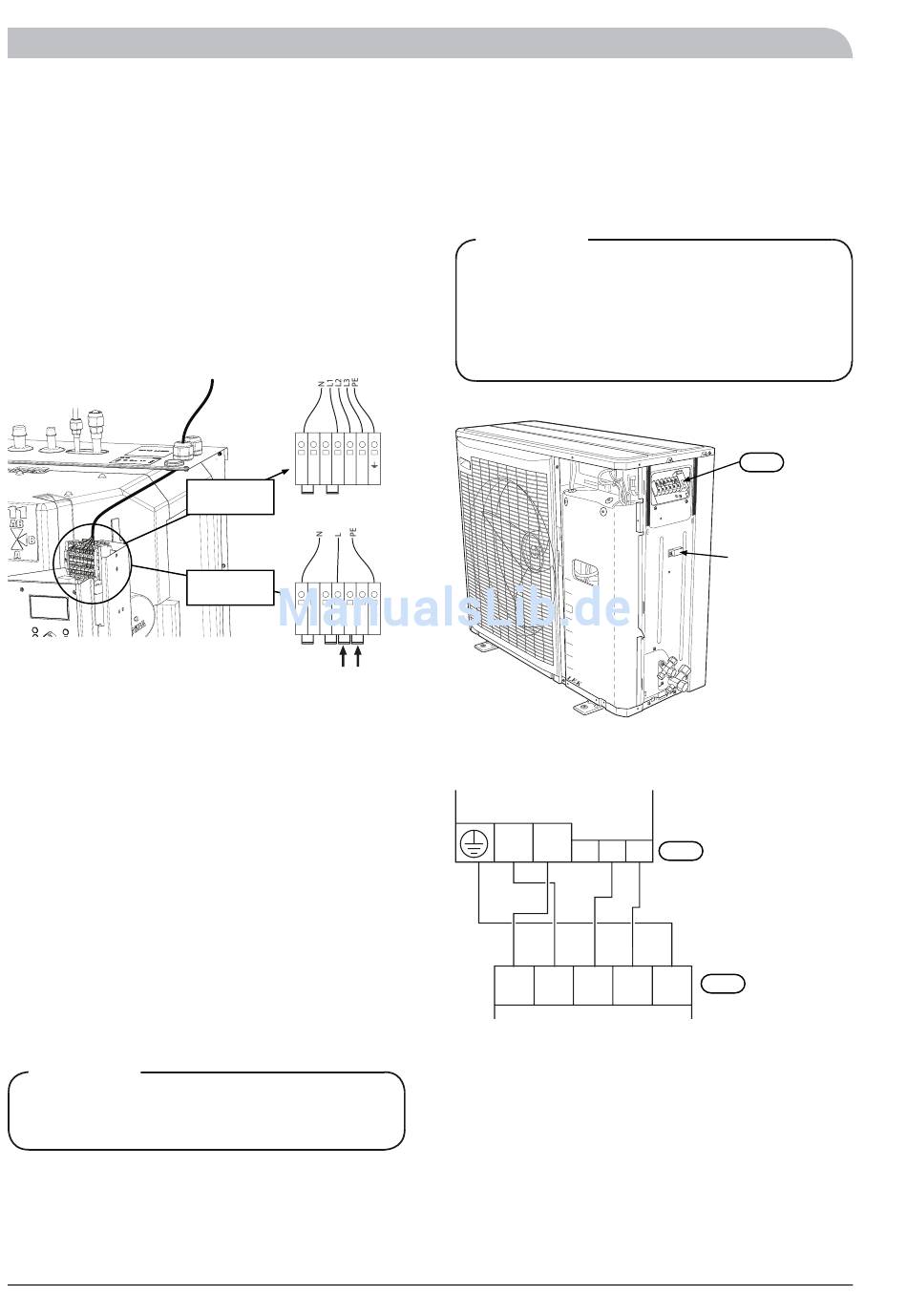

Die Stromversorgung wird mit der Anschlussklemme (X1)
an der Kabeldurchführung (UB1) verbunden. Das Kabel
ist gemäß den geltenden Normen zu dimensionieren.
HT/E SPLIT kann entweder mit 400 V 3-phasig WS oder
mit 230 V 1-phasig WS verbunden werden.
400 V 3-phasig WS: Schließen Sie die Stromversorgung
gemäß den Anschlussklemmenmarkierungen an (X1).
230 V 1-phasig WS: Montieren Sie die zwei beiliegenden
Brücken zwischen Position L1 und L2 sowie zwischen L2
und L3 an der Stromversorgungsklemme (X1). Schließen
Sie die Stromversorgung gemäß den Anschlussklemmen-
markierungen an.
Sicherungsautomat
Automatik, Umwälzpumpen und die zugehörigen Kabel-
führungen von HT/E SPLIT sind intern mit einem Sicherungs-
automat (FA1) abgesichert.
Das Außenmodul L8 SPLIT/L12 SPLIT und seine Ausrüstung
sind in HT/E SPLIT intern mithilfe eines Sicherungsautoma-
ten (FA2) abgesichert.
Temperaturbegrenzer
Der Sicherheitstemperaturbegrenzer (FD1) unterbricht die
Stromzufuhr zur elektrischen Zusatzheizung, wenn die
Temperatur auf 90-100°C ansteigt. Der Sicherheitstempe-
raturbegrenzer kann manuell zurückgesetzt werden.
Reset
Der Sicherheitstemperaturbegrenzer (FD1) befindet sich
hinter der Frontabdeckung. Um den Sicherheitstempera-
turbegrenzer zurückzusetzen, drücken Sie dessen Taste
fest hinein.
HINWEIS!
Setzen Sie den Temperaturbegrenzer zurück, da er
beim Transport ausgelöst haben kann.
32
400 V 3NAC
N 0 L L1 L2 L3
400 V, 3
Phasen, WS
230 V 1AC
230 V, 1
Phase, WS
N 0 L L1 L2 L3
Anschluss zwischen HT/E SPLIT und L8
SPLIT/L12 SPLIT
Das Kabel zwischen den Einheiten muss zwischen der An-
schlussklemme für die Stromversorgung (TB) in L8
SPLIT/L12 SPLIT und der Anschlussklemme (X2) in HT/E
SPLIT per Kabeldurchführung (UB2) angeschlossen werden.
HINWEIS!
L8 SPLIT/L12 SPLIT muss geerdet werden, bevor die
Kabel zwischen den Einheiten angeschlossen werden.
Die Kabel sind so anzubringen, dass die Anschluss-
klemme keinen Belastungen ausgesetzt wird.
Die Abisolierlänge für Leiter beträgt 8 mm.
L8 SPLIT
L
N
1
L
N
Schließen Sie Phase (braun), Nulleiter (blau), Kommunika-
tion (schwarz und grau) sowie Erdung (gelb/grün) gemäß
Abbildung an:
N
L
1
braun
blau
schwarz
L
N
SPLIT
TB
(AMS 10-12:-X1)
2
3
Kabelhalterung
2
3
PE
(ACVM 10-270:-X2)
L8 SPLIT
(AMS 10-8:-X1)
TB
2
3
5 x 2,5 mm²
grau gelb/grün
X2
2
3
PE
(ACVM 10-270:-X2)
HT/E SPLIT
