- Seite 1 Optische Tuben · OTA · Tube optique Optische buis · Tubo óptico · Tubo ottico ED APO Bedienungsanleitung Information d‘utilisateur Instruction Manual Gebruikersinformatie Información de usuario Informazione degli utenti 12-08-2016...
- Seite 2 Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden. Visit our website via the following QR Code or web link to find further information on this product or the available translations of these instructions.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Impressum .............................. 4 2 Eigenschaften .............................. 4 3 Zu dieser Anleitung ............................ 4 4 Zu dieser Anleitung ............................ 5 5 Verwendungszweck ............................ 5 6 Allgemeine Sicherheitshinweise........................ 5 7 Produktabbildungen............................ 7 8 Lieferumfang.............................. 7 9 Teileübersicht .............................. 8 10 Standortwahl.............................. 8 11 Rohrschelle anbringen........................... 9 12 Zubehörteile anbringen.......................... 10 13 Okularauszug einstellen und fokussieren .................... 10 14 Reinigung und Wartung.......................... 11 15 Entsorgung .............................. 11 16 Garantie ................................. 12... -
Seite 4: Impressum
1 | Impressum 1 Impressum Bresser GmbH Gutenbergstraße 2 46414 Rhede Deutschland http://www.bresser.de Für etwaige Gewährleistungsansprüche oder Serviceanfragen verweisen wir auf die Informationen zu „Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. -
Seite 5: Zu Dieser Anleitung
Impressum | 4 4 Zu dieser Anleitung HINWEIS Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten! Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan- leitung. Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt auf. - Seite 6 6 | Impressum HINWEIS Gefahr von Sachschäden! Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden. Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen. – Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an das für Ihr Land zuständige Service-Center (siehe Kapitel „Service“).
-
Seite 7: Produktabbildungen

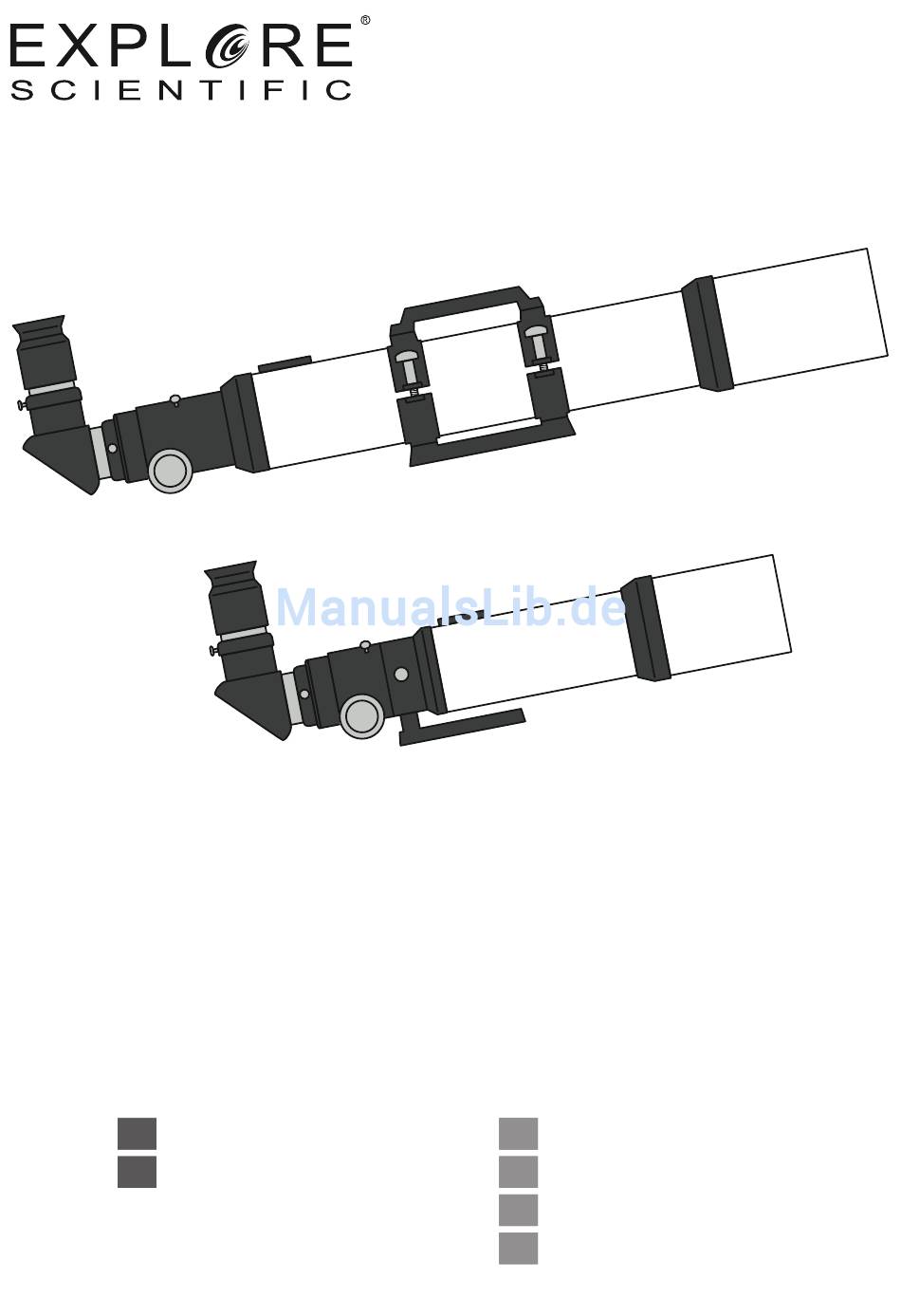

Impressum | 7 7 Produktabbildungen Abb. 1: Produktabbildungen 8 Lieferumfang Optik mit Tubus (OTA) (A); Rohrschelle* mit Klemmschrauben (vormontiert) (B); 1 Okular (C); Zenit- spiegel (D); Sucherfernrohr (E) (*bautechnisch bedingt nicht bei 80mm Modellen) IM_EDAPO_de_en_EXPSC_v0816 7 / 23... -
Seite 8: Teileübersicht
9 | Impressum 9 Teileübersicht Staubschutzdeckel (Okularaufnahme) Okularaufnahme am Okularauszug Fokusrad (Grobfokussierung) Fokusrad (Feinfokussierung) Okularauszug Klemmschraube (Okularauszug) Ringhalterung Optischer Tubus Rohrschelle Klemmschrauben für Rohrschelle Prismenschiene (Montierung) Objektivlinse Tauschutzkappe Staubschutzdeckel (Objektivlinse) Klemmschraube (Okularaufnahme) Klemmschraube (Ringhalterung) Sucherhalterung Klemmschraube (Sucherhalterung) Einstellschraube (Fokusantrieb) nicht bei 80mm Modellen nur bei 80mm Modellen Modellabhängiges Sonderzubehör Zenitspiegel... -
Seite 9: Rohrschelle Anbringen
Impressum | 11 11 Rohrschelle anbringen Abb. 2: Apochromaten_Rohrsch_anbr 1 Optischer Tubus 2 Rohrschelle 3 Klemmschrauben für Rohrschelle 4 Prismenschiene (Montierung) 5 Fokussiereinheit nicht bei 80mm Modellen 1. Rohrschelle mit der Prismenschiene nach unten weisend auf eine feste Unterlage setzen. 2. Klemmschrauben für die Rohrschelle lösen und Rohrschelle aufklappen. 3. -
Seite 10: Zubehörteile Anbringen
12 | Impressum 12 Zubehörteile anbringen Abb. 3: Apochromaten_Zuebh_anbr 1 Sucherfernrohr 2 Sucherhalterung (Prismenschiene) 3 Klemmschrauben (Sucherhalterung) 4 Okular 5 Zenitspiegel 6 Klemmschraube (Zenitspiegel) 7 Okularaufnahme 8 Klemmschraube (Okularaufnahme) 9 Okularaufnahme 10 Distanzhülse 11 Okularauszug 1. Klemmschraube lösen. 2. Gewünschtes Zubehörteil in die Okularaufnahme einsetzen. 3. -
Seite 11: Reinigung Und Wartung
Impressum | 14 1. Einstellschraube lösen oder anziehen, um die optimale Einstellung für das Getriebespiel so vorzu- nehmen, dass eine leichtgängige Fokussierung ohne ein „Durchrutschen“ des Okularauszugs ge- geben ist. Einstellschraube nicht übermäßig fest anziehen! 2. Klemmschraube anziehen, um den Okularauszug festzusetzen (z.B. für fotografische Zwecke). 3. -
Seite 12: Garantie
16 | Impressum 16 Garantie Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich. Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Ser- viceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. - Seite 24 +34 91 67972 69 Bresser UK Ltd Bresser Iberia SLU Customer Service Explore Scientific Unit 1 starborough Farm, Servicio al Cliente Explore Scientific c/Valdemorillo,1 Nave B Starborough Road, Nr Marsh Green, P.I. Ventorro del cano Edenbridge, Kent TN8 5RB 28925 Alcorcón Madrid Great Britain España...
