Istruzioni di impiego
Finecorsa di sicurezza NZ.H/P
Impiego conforme alla destinazione
d'uso
I finecorsa di sicurezza della serie NZ sono dispositivi
di interblocco senza meccanismo di ritenuta (tipo
1). L'azionatore non è codificato (p. es. camma). In
combinazione con un riparo mobile di protezione e il
sistema di controllo della macchina, questo compo‑
nente di sicurezza impedisce che vengano eseguite
funzioni pericolose della macchina fintanto che il
riparo è aperto. Se, durante una funzione pericolosa
della macchina, il riparo di protezione viene aperto
si genera un ordine di arresto.
Ciò significa:
I comandi di avviamento, che comportano una fun‑
f
zione pericolosa della macchina, possono entrare
in azione solo se il riparo è chiuso.
L'apertura del riparo di protezione fa scattare un
f
ordine di arresto.
La chiusura di un riparo non deve provocare l'avvio
f
autonomo di una funzione pericolosa della macchi‑
na. A questo scopo dovrà essere dato un comando
di avvio separato. Per le eccezioni a riguardo vedi
la EN ISO 12100 o le norme C pertinenti.
I dispositivi di questa serie possono essere impiegati
come indicatori di posizione sicuri.
Prima di impiegare il dispositivo, la macchina deve
essere stata oggetto di una valutazione del rischio,
ad es. conformemente alle norme:
EN ISO 13849‑1, Parti dei sistemi di comando
f
legate alla sicurezza
EN ISO 12100, Sicurezza del macchinario ‑ Principi
f
generali di progettazione ‑ Valutazione del rischio
e riduzione del rischio
IEC 62061, Sicurezza del macchinario – Sicurezza
f
funzionale dei sistemi di comando e controllo
elettrici, elettronici ed elettronici programmabili
correlati alla sicurezza
L'impiego conforme alla destinazione d'uso implica il
rispetto delle vigenti prescrizioni per l'installazione e
l'esercizio, in particolare secondo le seguenti norme:
EN ISO 13849‑1, Parti dei sistemi di comando
f
legate alla sicurezza
EN ISO 14119 (sostituisce la EN 1088), Dispositivi
f
di interblocco associati ai ripari
EN 60204‑1, Equipaggiamento elettrico delle
f
macchine
Importante!
L'utente è responsabile per l'integrazione corretta
f
del dispositivo in un sistema generale sicuro. A
questo scopo, il sistema generale deve essere
validato p. es. secondo la EN ISO 13849‑2.
Se per la determinazione del Perfomance Level
f
(PL) si ricorre alla procedura semplificata secon‑
do la sezione 6.3 della EN ISO 13849‑1:2008, si
ridurrà eventualmente il PL, se vengono collegati
più dispositivi in serie.
Il collegamento logico in serie di contatti sicuri è
f
possibile eventualmente fino al PL d. Per maggiori
informazioni consultare la ISO TR 24119.
Se al prodotto è allegata una scheda tecnica,
f
valgono le indicazioni della stessa, qualora fos‑
sero diverse da quanto riportato nelle istruzioni
di impiego.
Avvertenze di sicurezza
AVVERTENZA
Pericolo di morte in caso di montaggio errato o elu‑
sione (manomissione). I componenti di sicurezza
svolgono una funzione di protezione delle persone.
I componenti di sicurezza non devono essere né
f
ponticellati, né girati, né rimossi, né resi inefficaci
in altra maniera. Osservare in proposito le misure
per la riduzione delle possibilità di elusione se‑
condo il paragrafo 7 della EN ISO 14119:2013.
L'installazione, il collegamento elettrico e la mes‑
f
sa in servizio sono da affidare esclusivamente al
personale specializzato e autorizzato in possesso
delle conoscenze specifiche per l'utilizzo dei
componenti di sicurezza.
Funzione
I finecorsa di precisione singoli vengono utilizzati per
funzioni di posizionamento e comando in macchinari
e impianti.
Il microinterruttore viene azionato da una leva girevo‑
le. Vedi diagramma di funzionamento (vedi Figura 5).
Stati di commutazione
Gli stati di commutazione dettagliati per i finecorsa
sono riportati alla Figura 5, dove sono descritti tutti
i microinterruttori disponibili.

Installazione

AVVISO
Danni al dispositivo dovuti al montaggio errato e
a condizioni ambientali non idonee.
Il finecorsa e l'azionatore non devono essere
f
utilizzati come battute.
Per il fissaggio del finecorsa di sicurezza e
f
dell'azionatore osservare i paragrafi 5.2 e 5.3
della EN ISO 14119:2013.
Per ridurre le possibilità di elusione di un disposi‑
f
tivo di interblocco osservare il paragrafo 7 della
EN ISO 14119:2013.
Proteggere la testina del finecorsa da danni.
f
L'azionatore (leva girevole) deve essere fissato
f
con accoppiamento meccanico. Gli elementi
plurilaterali sull'azionatore e sull'albero motore
devono far presa uno con l'altro (vedi Figura 2).
Per assicurare un funzionamento regolare, le
f
camme devono essere montate in modo che
l'azionatore raggiunga almeno un angolo di
(raggiungimento dell'apertura di contatto
45°
+5°
prescritta, vedi Figura 8 e Figura 9).
Importante!
Per evitare che l'elemento di azionamento
f
rimbalzi, la camma deve terminare la corsa
gradualmente (vedi Figura 1).
α α
α

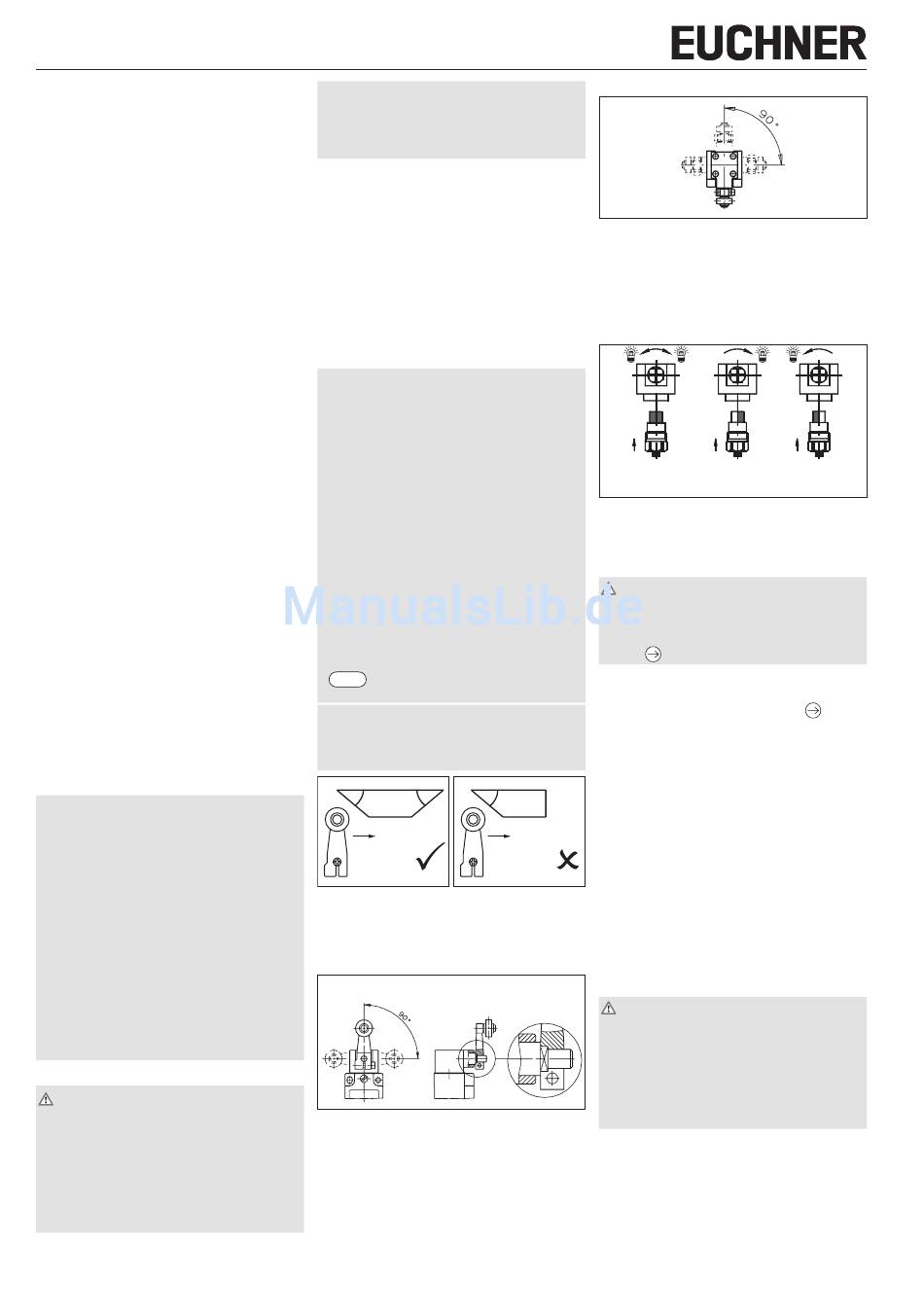

Figura 1: Forma della camma
Possibilità di regolazione
Regolazione verticale dell'azionatore 4 x
90°/8 x 45° (accoppiamento meccanico)
Esempio:
Figura 2: Regolazione verticale dell'azionatore
10
Regolazione orizzontale 4 x 90°
Figura 3: Regolazione orizzontale
1. Allentare le viti sulla testina di azionamento.
2. Girare nella direzione desiderata.
3. Serrare le viti con 1,2 Nm.
Regolazione della direzione di commutazione
azionando la leva girevole
commutazione commutazione
a sinistra / a destra a destra
(impostazione standard)
Figura 4: Regolazione della direzione di commu-
tazione
Collegamento elettrico
AVVERTENZA
Perdita della funzione di sicurezza in caso di
collegamento errato.
Per le funzioni di sicurezza utilizzare solo contatti
f
sicuri ( ).
Applicazione del finecorsa di sicurezza come
interblocco per la protezione di persone
Occorre utilizzare almeno un contatto
segnala la posizione del riparo (connessioni vedi
Figura 7).
Per i dispositivi con connettore vale:
Accertarsi che il connettore sia a tenuta.
f
Per i dispositivi con pressacavo vale:
1. Aprire l'apertura di inserimento desiderata con
un utensile idoneo.
2. Montare il collegamento a pressacavo con il
relativo grado di protezione.
3. Collegare e serrare i morsetti con una coppia
di 0,5 Nm (1 Nm per ES511, connessioni vedi
Figura 7).
4. Accertarsi che il pressacavo sia a tenuta.
5. Chiudere il coperchio del finecorsa e avvitarlo
(coppia di serraggio 1,2 Nm).
Verifica delle funzioni
AVVERTENZA
Lesioni mortali in caso di errori durante la prova
funzionale.
Prima di procedere alla prova funzionale, assi‑
f
curarsi che nessuna persona si trovi nella zona
pericolosa.
Osservare tutte le normative antinfortunistiche
f
vigenti.
Dopo l'installazione e dopo qualsiasi guasto, verifica‑
re il corretto funzionamento del dispositivo.
Procedere come specificato di seguito:
Prova della funzione meccanica
L'elemento di azionamento deve potersi muovere
leggermente. Effettuare questa prova chiudendo
più volte il riparo di protezione.
commutazione
a sinistra
. Questo
