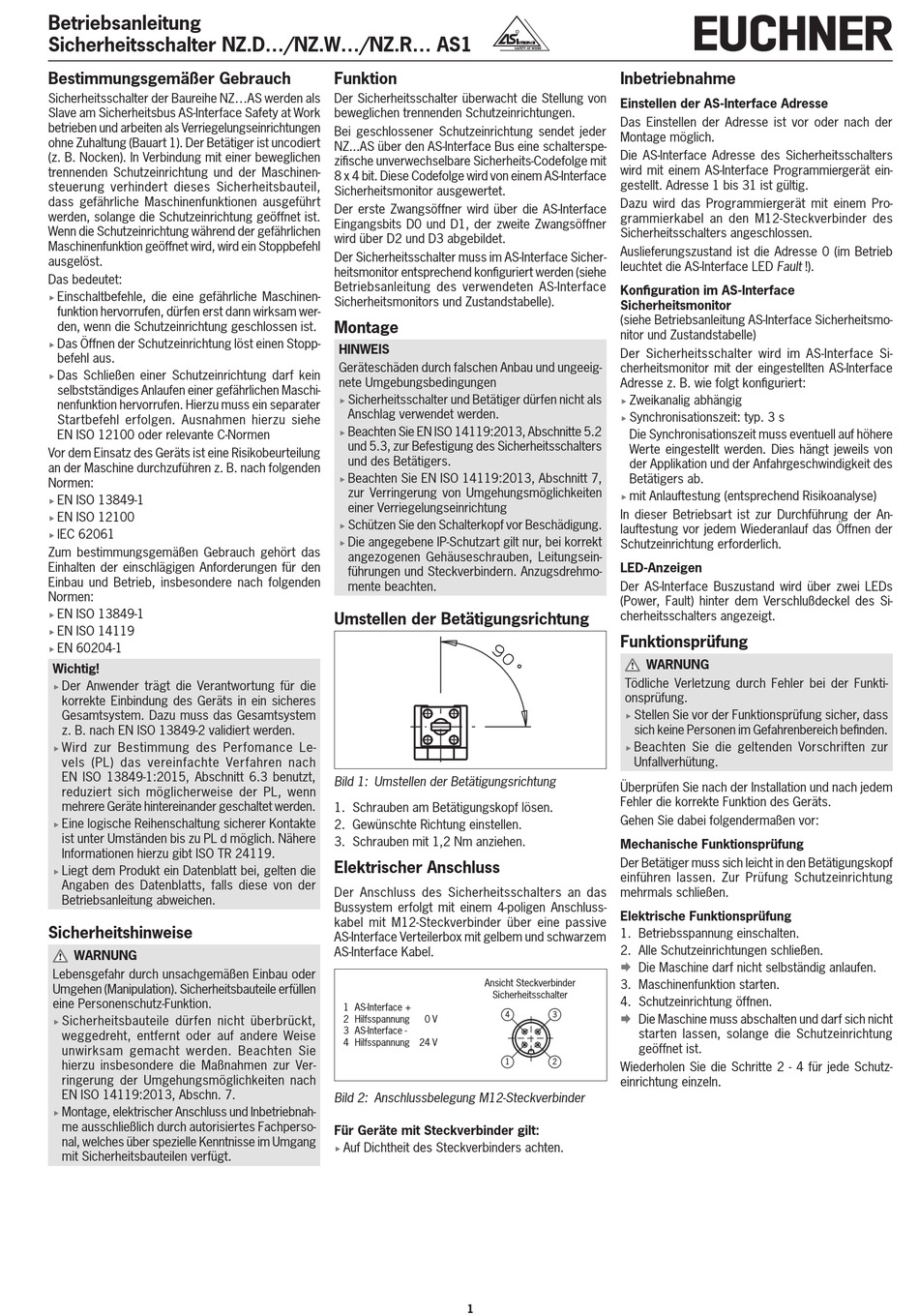

Betriebsanleitung
Sicherheitsschalter NZ.D.../NZ.W.../NZ.R... AS1
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe NZ...AS werden als
Slave am Sicherheitsbus AS-Interface Safety at Work
betrieben und arbeiten als Verriegelungseinrichtungen
ohne Zuhaltung (Bauart 1). Der Betätiger ist uncodiert
(z. B. Nocken). In Verbindung mit einer beweglichen
trennenden Schutzeinrichtung und der Maschinen-
steuerung verhindert dieses Sicherheitsbauteil,
dass gefährliche Maschinenfunktionen ausgeführt
werden, solange die Schutzeinrichtung geöffnet ist.
Wenn die Schutzeinrichtung während der gefährlichen
Maschinenfunktion geöffnet wird, wird ein Stoppbefehl
ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen-
f
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp-
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C-Normen
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 12100
f
IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 14119
f
EN 60204-1
f
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
Wird zur Bestimmung des Perfomance Le-
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz-Funktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Montage, elektrischer Anschluss und Inbetriebnah-
f
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
Funktion
Der Sicherheitsschalter überwacht die Stellung von
beweglichen trennenden Schutzeinrichtungen.
Bei geschlossener Schutzeinrichtung sendet jeder
NZ...AS über den AS-Interface Bus eine schalterspe-
zifische unverwechselbare Sicherheits-Codefolge mit
8 x 4 bit. Diese Codefolge wird von einem AS-Interface
Sicherheitsmonitor ausgewertet.
Der erste Zwangsöffner wird über die AS-Interface
Eingangsbits D0 und D1, der zweite Zwangsöffner
wird über D2 und D3 abgebildet.
Der Sicherheitsschalter muss im AS-Interface Sicher-
heitsmonitor entsprechend konfiguriert werden (siehe
Betriebsanleitung des verwendeten AS-Interface
Sicherheitsmonitors und Zustandstabelle).
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Sicherheitsschalter und Betätiger dürfen nicht als
f
Anschlag verwendet werden.
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2
f
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie EN ISO 14119:2013, Abschnitt 7,
f
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
Schützen Sie den Schalterkopf vor Beschädigung.
f
Die angegebene IP-Schutzart gilt nur, bei korrekt
f
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Umstellen der Betätigungsrichtung
Bild 1: Umstellen der Betätigungsrichtung
1. Schrauben am Betätigungskopf lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 1,2 Nm anziehen.
Elektrischer Anschluss
Der Anschluss des Sicherheitsschalters an das
Bussystem erfolgt mit einem 4-poligen Anschluss-
kabel mit M12-Steckverbinder über eine passive
AS-Interface Verteilerbox mit gelbem und schwarzem
AS-Interface Kabel.
Ansicht Steckverbinder
Sicherheitsschalter
1 AS-Interface +
4
2 Hilfsspannung 0 V
3 AS-Interface -
4 Hilfsspannung 24 V
1
Bild 2: Anschlussbelegung M12-Steckverbinder
Für Geräte mit Steckverbinder gilt:
Auf Dichtheit des Steckverbinders achten.
f
1
Inbetriebnahme
Einstellen der AS‑Interface Adresse
Das Einstellen der Adresse ist vor oder nach der
Montage möglich.
Die AS-Interface Adresse des Sicherheitsschalters
wird mit einem AS-Interface Programmiergerät ein-
gestellt. Adresse 1 bis 31 ist gültig.
Dazu wird das Programmiergerät mit einem Pro-
grammierkabel an den M12-Steckverbinder des
Sicherheitsschalters angeschlossen.
Auslieferungszustand ist die Adresse 0 (im Betrieb
leuchtet die AS-Interface LED Fault !).
Konfiguration im AS‑Interface
Sicherheitsmonitor
(siehe Betriebsanleitung AS-Interface Sicherheitsmo-
nitor und Zustandstabelle)
Der Sicherheitsschalter wird im AS-Interface Si-
cherheitsmonitor mit der eingestellten AS-Interface
Adresse z. B. wie folgt konfiguriert:
Zweikanalig abhängig
f
Synchronisationszeit: typ. 3 s
f
Die Synchronisationszeit muss eventuell auf höhere
Werte eingestellt werden. Dies hängt jeweils von
der Applikation und der Anfahrgeschwindigkeit des
Betätigers ab.
mit Anlauftestung (entsprechend Risikoanalyse)
f
In dieser Betriebsart ist zur Durchführung der An-
lauftestung vor jedem Wiederanlauf das Öffnen der
Schutzeinrichtung erforderlich.
LED‑Anzeigen
Der AS-Interface Buszustand wird über zwei LEDs
(Power, Fault) hinter dem Verschlußdeckel des Si-
cherheitsschalters angezeigt.
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler bei der Funkti-
onsprüfung.
Stellen Sie vor der Funktionsprüfung sicher, dass
f
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur
f
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Prüfung Schutzeinrichtung
mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbständig anlaufen.
¨
3. Maschinenfunktion starten.
4. Schutzeinrichtung öffnen.
3
Die Maschine muss abschalten und darf sich nicht
¨
starten lassen, solange die Schutzeinrichtung
geöffnet ist.
2
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
