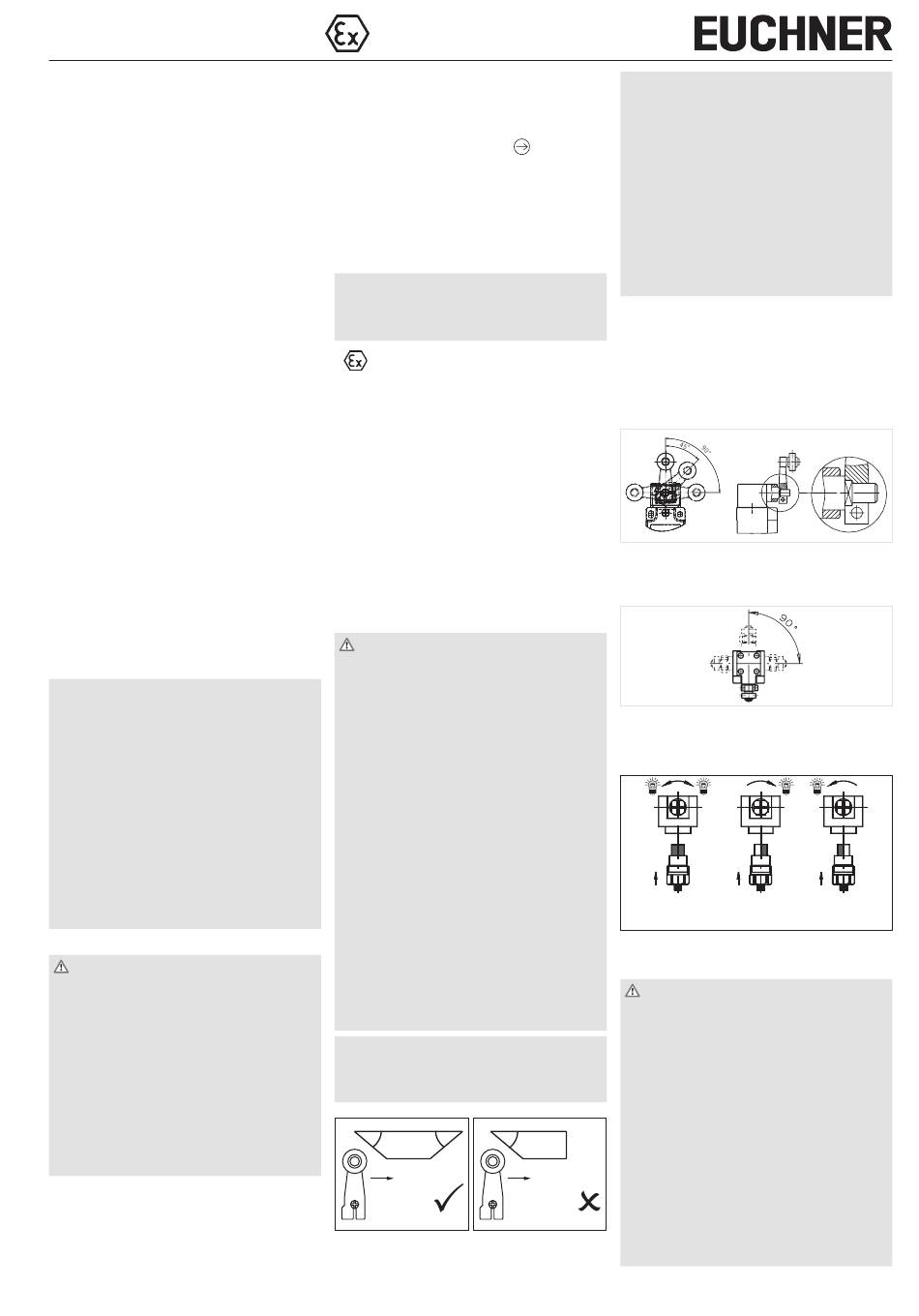

Betriebsanleitung
Sicherheitsschalter NZ.H...EX
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe NZ sind Verriege-
lungseinrichtungen ohne Zuhaltung (Bauart 1). Der Be-
tätiger ist uncodiert (z. B. Nocken). In Verbindung mit
einer beweglichen trennenden Schutzeinrichtung und
der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass gefährliche Maschinenfunktionen
ausgeführt werden, solange die Schutzeinrichtung
geöffnet ist. Wenn die Schutzeinrichtung während
der gefährlichen Maschinenfunktion geöffnet wird,
wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen-
f
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp-
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C-Normen
Geräte dieser Baureihe können als sichere Positions-
geber eingesetzt werden.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 12100
f
IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 14119
f
EN 60204-1
f
EN 1127-1
f
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
Wird zur Bestimmung des Perfomance Le-
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutzfunktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Montage, elektrischer Anschluss, Inbetriebnahme
f
und Wartung ausschließlich durch autorisiertes
Fachpersonal, welches über spezielle Kenntnisse
im Umgang mit Sicherheitsbauteilen verfügt.
Funktion
Die Geräte werden zum Positionieren und Steuern im
Maschinen- und Anlagenbau eingesetzt.
Das Schaltelement wird über einen Schwenkhebel
betätigt. Die Sicherheitskontakte
zwangsweise geöffnet (siehe Bild 5).
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter
finden Sie in Bild 5. Dort sind alle verfügbaren Schal-
telemente beschrieben.
Sicherheitskonzept zum Ex-Schutz
Wichtig!
Um den angegebenen Explosionsschutz zu errei-
chen müssen alle Bedingungen der Betriebsanlei-
tung erfüllt sein. HIGH RISK Produkt.
II3G Ex nR IIB T5 Gc X
II3D Ex tc IIIC T90°C Dc
...Gc X = Es ist kein Prüfanschluss vorhanden.
Sicherheitsschalter mit ATEX-
Kennzeichnung von EUCHNER sind keine
Sicherheitsvorrichtungen gemäß ATEX-
Richtlinie.
Folgende Komponenten müssen geerdet werden:
Schalter/Schutzblech
f
Steuernocken inkl. Laufschiene
f
Das Schutzblech (leitfähiger ESD-Schutzlack ) muss
als Schlagschutz unbedingt montiert werden.
Innerhalb der vorgegebenen Betriebstemperatur ist
nicht davon auszugehen, dass die explosionsfähige
Atmosphäre in das Gehäuse hineingezogen wird.
Montage
WARNUNG
Explosionsgefahr durch unsachgemäße Montage
und Verwendung.
Schalter nicht in einer Atmosphäre mit Brenngasen
f
verwenden, wie:
- Schwefelkohlenstoff
- Kohlenmonoxid
- Ethylenoxid
Schutz des Schalters und des Betätigers vor
f
Materialablagerung.
Schutz vor mechanischen Einwirkungen auf den
f
Schalter:
- Um den angegebenen Explosionsschutz zu
erreichen, muss das mitgelieferte Schutzblech
(ESD-Schutzlack) unbedingt montiert werden.
- Schalter so anbauen, dass die Rückseite kom-
plett verdeckt ist (kein Schlagschutz).
Beim Einfahren des Betätigers darf die Energie
f
40 J nicht überschreiten. Beachten Sie dabei die
max. Anfahrgeschwindigkeit (siehe technische
Daten) und die Masse der Schutzeinrichtung.
Die angegebene IP-Schutzart gilt nur, bei korrekt
f
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Wichtig!
Um ein Prellen des Betätigungselements zu ver-
f
hindern muss der Nocken allmählich auslaufen
(siehe Bild 1).
α α
α
Bild 1: Nockenform
1
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Sicherheitsschalter und Betätiger dürfen nicht als
f
werden dabei
Anschlag verwendet werden.
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2
f
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie EN ISO 14119:2013, Abschnitt 7,
f
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
Schützen Sie den Schalterkopf vor Beschädigung
f
sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.
Der Betätiger (Schwenkhebel) muss formschlüssig
auf der Antriebswelle befestigt werden. Die Vierkante
an Betätiger und Antriebswelle müssen ineinander
greifen (siehe Bild 2).
Umstellmöglichkeiten
Vertikale Umsetzbarkeit Betätiger 8 x 90°
(formschlüssig)
Bild 2: Vertikale Umsetzbarkeit Betätiger
Horizontale Umsetzbarkeit 4 x 90°
Bild 3: Horizontale Umsetzbarkeit
Schaltrichtungsumstellung bei
Schwenkhebelantrieb
Links / rechts
schaltend
(Standardeinstellung)
Bild 4: Schaltrichtungsumstellung
Elektrischer Anschluss
WARNUNG
Explosionsgefahr durch unsachgemäßen Anschluss.
Zur Vermeidung von elektrostatischen Ladungen
f
beachten Sie bitte folgende Hinweise:
- Alle freiliegenden Erdungsanschlüsse müssen
mit einem Leitungsquerschnitt von min. 4 mm²
ausgeführt werden.
- Folgende Komponenten müssen geerdet
werden:
- Schalter/Schutzblech
- Steuernocken inkl. Laufschiene
Um den angegebenen Explosionsschutz zu errei-
f
chen, muss die mitgelieferte Kabelverschraubung
verwendet werden. Zulässigen Leitungsdurchmes-
ser (6,5 ... 12 mm) beachten!
- Die Kabelverschraubung ist nur zulässig für fest
verlegte Kabel und Leitungen. Für die notwendi-
ge Zugentlastung hat der Errichter zu sorgen.
Rechts Links
schaltend schaltend
