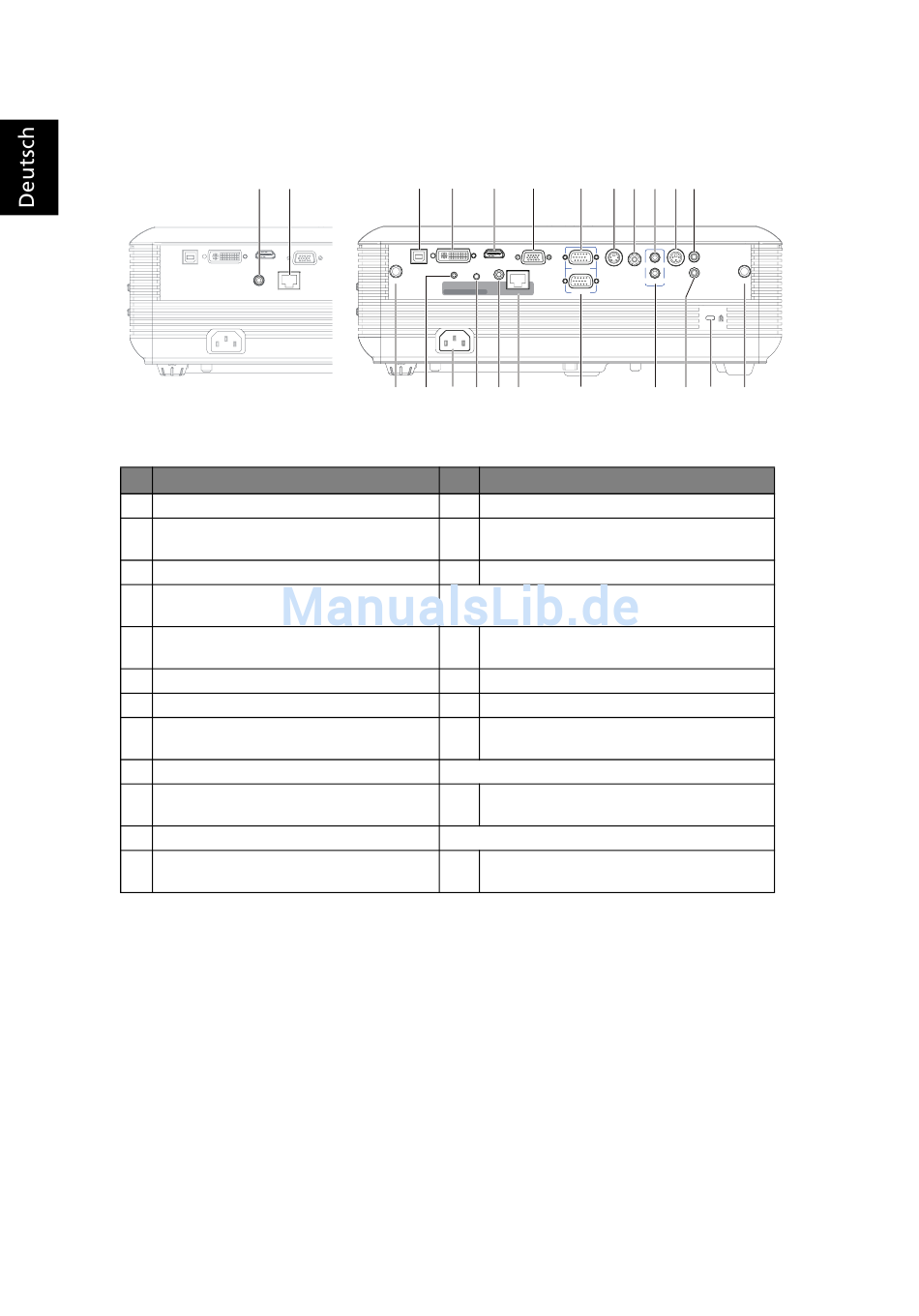

Beschreibung
1
USB-Anschluss
DVI-Eingang (für Digitalsignale mit
2
HDCP)
3
HDMI-Anschluss
Monitor Loop-through-
4
Ausgangsanschluss (VGA-Ausgang)
PC-Analog-/HDTV-/SCART-/
5
Component-Eingang (VGA IN 1)
6
S-Videoeingang
7
Composite-Videoeingang
Audioeingang (VGA IN 1/Component/
8
Composite/S-Video/HDMI)
9
RS232-Anschluss
10 Audioausgang
11 Netzanschluss
PC-Analog-/HDTV-/SCART-/
12
Component-Eingang (VGA IN 2)
1
2
DVI
USB
VGA OUT
ANTENNA
POWER
RESET
WIRELESS
16
17
11
18 19 20
#
13
14
15
Folgendes gilt nur für P5271i:
16
17
18
19
Folgendes gilt nur für P5271i und P5271n:
20
Folgendes gilt nur für P5271n:
21
3
4
5
6 7 8 9 10
HDMI
AUDIO IN 1
VGA OUT
VGA IN 1
S-VIDEO
VIDEO
AUDIO IN 2
AUDIO
OUT
LAN
VGA IN 2
12
13
Beschreibung
Audioeingang (VGA IN 2/ DVI)
Anschluss für Kabelfernbedienung
Anschluss für Kensington™-Schloss
Antenne
Betriebs-LED für die drahtlose Funktion
Rückstellungsknopf
Audioausgang für WLAN
LAN (RJ45-Anschluss für 10/100 M-
Ethernet)
Gleichspannungsausgang
AUDIO OUT
RS232
WIRED REMOTE
ANTENNA
14
15
16
