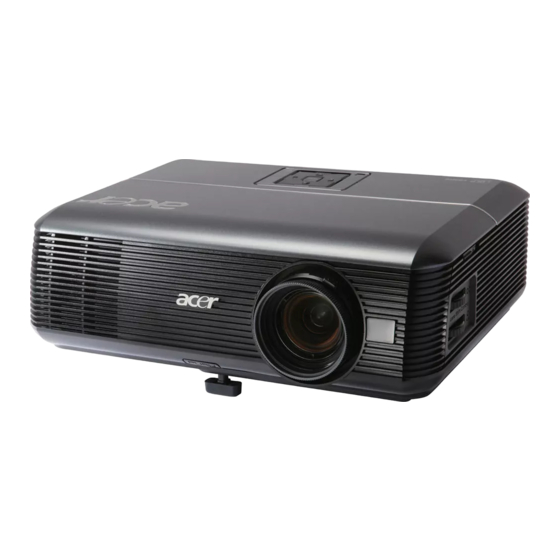

Acer Projektor
P5271/P5271i/P5271n/P5390W/
P5290-Reihe
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer P5271

  • Seite 1 Acer Projektor P5271/P5271i/P5271n/P5390W/ P5290-Reihe Benutzerhandbuch...
  • Seite 2 Modellnummer: __________________________________ Seriennummer: ___________________________________ Kaufdatum: ______________________________________ Gekauft bei: _____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. "HDMI , das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder...
  • Seite 3: Informationen Für Ihre Sicherheit Und Komfort

    Informationen für Ihre Sicherheit und Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
  • Seite 4: Auf Die Stromversorgung Achten

    • Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.
  • Seite 5: Instandsetzen Des Produkts

    Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
  • Seite 6 Kundendienstpersonal. • Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.
  • Seite 7: Betriebsumgebung Für Die Verwendung Der Drahtlosen Funktion (Optional)

    Betriebsumgebung für die Verwendung der drahtlosen Funktion (optional) Warnungen! Schalten Sie aus Sicherheitsgründen alle drahtlosen oder Rundfunkgeräte aus, wenn Sie das Gerät unter folgenden Bedingungen verwenden. Zu diesen Geräten zählen ein drahtloses lokales: Netzwerk (WLAN), Bluetooth-Gerät, 3G-Gerät usw. Denken Sie daran, alle speziellen Regelungen, die in bestimmten Gegenden in Kraft sind, zu befolgen und das Gerät immer auszuschalten, wenn sein Gebrauch verboten ist oder es Störungen oder Gefahren verursachen kann.
  • Seite 8: Potenziell Explosive Umgebungen

    viii Hörgeräte. Manche digitale drahtlose Geräte können mit manchen Hörgeräten interferieren. Wenden Sie sich an den Kundendienst, falls eine Interferenz auftritt. Fahrzeuge Hochfrequenzsignale können unsachgemäß installierte oder mangelhaft abgeschirmte elektronische Systeme in Kraftfahrzeugen wie z.B. elektronische Einspritzanlagen, elektronische Antiblockiersysteme, elektronische Geschwindigkeitssteuersysteme und Airbagsysteme beeinträchtigen.
  • Seite 9: Anweisungen Zur Entsorgung

    Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://www.acer-group.com/ public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
  • Seite 10: Das Allererste

    Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
  • Seite 11: Inhaltsverzeichnis

    So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Bedienelemente Installationsmenü Acer Empowering Technologie OSD-Menüs Farbe Bild Verwaltung Einstellung Audio...
  • Seite 12 Timer Sprache Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
  • Seite 13: Einführung

    Für diesen Projektor wurde die Singlechip-DLP Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: ® • -Technologie • P5271/P5271i/P5271n/P5290: Native Auflösung von 1024 x 768 XGA P5390W: Native WXGA-Auflösung (1280 x 800) 4:3 / 16:9-Seitenverhältnis unterstützt (P5271/P5271i/P5271n/P5290) Bildformate Vollbild/4:3/16:9/Letter Box unterstützt (P5390W) • Manuelle Objektivversatz-Anpassung •...
  • Seite 14: Lieferumfang

    Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor mit Netzkabel VGA-Kabel Objektivabdeckung Composite-Videokabel DVI-D-Kabel Sicherheitskarte Acer Projector Quick Start Guide 2 Bedienungsanleitungen Fernbedienung 2 Kurzanleitungen (WLAN-CD für P5271i) (#B für P5271i) (WLAN-Kurzanleitung für P5271i)
  • Seite 15: Projektor - Übersicht

    Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite 5 6 7 Beschreibung Beschreibung Objektivabdeckung Fernbedienungsempfänger Höhenverstelltaste Bedienfeld Höhenverstellungsfuß Ein-/Ausschalter 10 Objektivversatzringe Zoomobjektiv 11 Neigungseinstellrad Zoomring Fokusring...
  • Seite 16: Rückseite

    Rückseite 6 7 8 9 10 HDMI HDMI AUDIO IN 1 AUDIO OUT VGA OUT VGA OUT VGA IN 1 S-VIDEO VIDEO RS232 AUDIO IN 2 WIRED REMOTE ANTENNA ANTENNA POWER RESET AUDIO DC OUT WIRELESS VGA IN 2 18 19 20 Beschreibung Beschreibung USB-Anschluss...
  • Seite 17: Bedienfeld

    Ausschalten des Projektors“. TEMP Temperatur-LED Mit „SOURCE“ wählen Sie RGB-, Component-, S- SOURCE Video-, Composite-, SCART-, HDTV- und HDMI™- Quellen. Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Einstellungen zu ändern. Einmalige Acer-Funktionen: eOpening, eView, Empowering-Taste eTimer, ePower Management.
  • Seite 18: Fernbedienungslayout

    Fernbedienungslayout...
  • Seite 19 Richten Sie die Fernbedienung auf den Bildschirm, schalten Sie den Laserpointer durch Gedrückhalten dieser Taste ein. Diese Funktion wird nicht im japanischen Markt unterstützt. Empowering- Einmalige Acer-Funktionen: eOpening, eView, eTimer, Taste ePower Management. KEYSTONE Mit diesen Tasten korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors (±40 Grad) entstehen.
  • Seite 20 MUTE Mit dieser Taste schalten Sie den Ton ein und aus. WIRELESS Drücken Sie auf „WIRELESS“, um das Bild, das über das Dienstprogramm „Acer eProjection Management“ drahtlos vom PC zum Projektor übertragen wird, anzuzeigen. (bei Drahtlos-Modellen) Zifferntasten 0 Verwenden Sie die Tasten „0 bis 9“, um ein Kennwort für bis 9 die Einstellungen „Sicherheit“...
  • Seite 21: Inbetriebnahme

    Inbetriebnahme Anschließen des Projektors DVD-Player, Digitalempfänger, HDTV-Empfänger S-Video-Ausgang DVD-Player R B G HDMI DVI-D Videoausgang D-Sub R B G RS232 RS232 HDMI HDTV adapter DVI-D D-Sub HDMI AUDIO IN 1 AUDIO OUT VGA OUT VGA IN 1 S-VIDEO VIDEO RS232 AUDIO IN 2 WIRED REMOTE DC OUT...
  • Seite 22: Anschließen Des Projektors Für Die Drahtlos-Funktion

    Anschließen des Projektors für die Drahtlos- Funktion WLAN WLAN Internet HDMI AUDIO IN 1 AUDIO OUT VGA OUT VGA IN 1 S-VIDEO VIDEO RS232 AUDIO IN 2 WIRED REMOTE ANTENNA ANTENNA AUDIO POWER RESET WIRELESS VGA IN 2 Lautsprecher Beschreibung 1 Netzkabel 2 LAN-Kabel 3 Antenne...
  • Seite 23: Ein-/Ausschalten Des Projektors

    Ein-/Ausschalten des Projektors Einschalten des Projektors Entfernen Sie die Linsenkappe (Abbildung #1). Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken des Stromschalters „ “ Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau.(Abbildung #2) Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein.
  • Seite 24: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: Den Stromschalter erneut drücken, um den „ Ausschaltvorgang fortzusetzen. “ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde.
  • Seite 25: Einstellen Des Projektionsbildes

    Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an: Drücken Sie auf die Höhenverstelltaste. (Abbildung #1) Heben Sie das Bild bzw. den Projektor in die gewünschte Position (Abbildung #2) und lassen dann die Taste wieder los, damit der Fuß...
  • Seite 26: So Optimieren Sie Die Bildgröße Und Entfernung

    Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. ¥ • P5271/P5271i/P5271n/P5290 - Beispiel: auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 56 bis zu 91 Zoll möglich. P5271/P5271i/P5271n/P5290 Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 181 cm erforderlich, wenn der...
  • Seite 27 P5271/P5271i/P5271n/P5290 Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünschte Von der Von der Entfernung Grundlinie Grundlinie Diagonal bis zum Diagonal bis zum B (cm) x H <A> (Zoll) B (cm) x H (cm) Oberrand (Zoll) Oberrand (cm) <B> des Bildes <B>...
  • Seite 28 • P5390W - Beispiel: auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 66 bis zu 107 Zoll möglich. P5390W Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 180 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.
  • Seite 29 P5390W Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünschte Von der Von der Entfernung Grundlinie Grundlinie bis Diagonal Diagonal bis zum B (cm) x H B (cm) x H <A> (Zoll) (Zoll) Oberrand (cm) Oberrand des (cm) <B> <B> des Bildes Bildes (cm) (cm)
  • Seite 30: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors

    So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors P5271/P5271i/P5271n/P5290 Höhe Von der Grundlinie bis zum Oberrand des Bildes 1,6 m 2,7 m Gewünschte Entfernung Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.
  • Seite 31 P5271/P5271i/P5271n/P5290 Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis (Max. (Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor) Zoomfaktor) <A> Bildes <B> <C> <D> 61 x 46 81 x 61 102 x 76 122 x 91...
  • Seite 32 P5390W Höhe Von der Grundlinie bis zum Oberrand des Bildes 1,4 m 2,3 m Gewünschte Entfernung Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. Wenn Sie z.B. Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,4 bis 2,3 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.
  • Seite 33 P5390W Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis (Max. (Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor) Zoomfaktor) <A> Bildes <B> <C> <D> 65 x 40 86 x 54 108 x 67 129 x 81 151 x 94 172 x 108 194 x 121...
  • Seite 34: So Erreichen Sie Eine Optimale Bildposition Durch Anpassen Des Objektivversatzes

    So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Ihr Projektor ist mit einer Einstellmöglichkeit zum Anpassungen des Objektivversatzes ausgestattet, mit der Sie die Position des projizierten Bildes nach rechts und links oder nach oben oder unten verstellen können, ohne den Projektor selbst bewegen zu müssen.
  • Seite 35: Horizontale Oder Vertikale Bildposition Anpassen

    Horizontale oder vertikale Bildposition anpassen P5271/P5271i/P5271n/P5290 Die vertikale Bildhöhe kann im Bereich 5 % bis 30% der Bildhöhe angepasst werden. (Der minimale vertikale Bildversatz ist auf 5 % der Bildhöhe oberhalb der Objektivmitte begrenzt.) Mit dem Objektiv in der Mittelposition kann die horizontale Bildposition bis maximal 30% der Bildbreite nach links oder rechts verstellt werden.
  • Seite 36 Hinweis: Der maximale Versatz in vertikaler oder horizontaler Richtung kann durch die horizontale oder vertikale Bildposition eingeschränkt werden. Bitte schauen Sie sich dazu folgende Abbildung an. 130%(V), 0%(H) -5%(H) 5%(H) 15%(H) -15%(H) 120%(V) 105%(V) 30%(H) -30%(H) H x 30% H x 30% H x 5% H x 5% V x 25%...
  • Seite 37 P5390W Die vertikale Bildhöhe kann im Bereich 5 % bis 25 % der Bildhöhe angepasst werden. (Der minimale vertikale Bildversatz ist auf 5 % der Bildhöhe oberhalb der Objektivmitte begrenzt.) Mit dem Objektiv in der Mittelposition kann die horizontale Bildposition bis maximal 15 % der Bildbreite nach links oder rechts verstellt werden.
  • Seite 38 Hinweis: Der maximale Versatz in vertikaler oder horizontaler Richtung kann durch die horizontale oder vertikale Bildposition eingeschränkt werden. Bitte schauen Sie sich dazu folgende Abbildung an. 125%(V), 0%(H) -4%(H) 4%(H) -10%(H) 10%(H) 115%(V) 105%(V) 15%(H) -15%(H) H x 15% H x 15% H x 4% H x 4% V x 20%...
  • Seite 39: Bedienelemente

    Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENÜ drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.
  • Seite 40: Acer Empowering Technologie

    Acer Empowering Technologie Die Acer Empowering-Taste bietet vier Empowering -Taste von Acer entwickelte, einmalige Funktionen: Acer eView „ Management“, Acer eTimer „ Management“ Acer eOpening „ Management“ und Acer ePower „ Management“. Drücken Sie auf die Taste „ “ für länger als eine Sekunde, um das OSD-Hauptmenü...
  • Seite 41: Osd-Menüs

    OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.
  • Seite 42: Farbe

    Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen. • Standard: Für normale Umgebung. • Video: Für Videowiedergaben in einer hellen Umgebung. • Benutzer: Benutzerdefinierte Einstellungen.
  • Seite 43: Bild

    Farbsättigung Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
  • Seite 44 Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. • Auto: Diese Option behält das originale Seitenverhältnis des Bildes und maximiert das Bild, um es an den physikalischen horizontalen oder vertikalen Pixeln anzupassen. • Vollbild: Das Bild wird in voller Breite (1280 Pixel) und Höhe (800 Pixel) angezeigt.
  • Seite 45 Hinweis: Zur korrekten 3D-Darstellung müssen die richtigen Einstellungen im 3D-Treiber der Grafikkarte vorgenommen werden. Hinweis: Auch Software-Player wie Stereoscopic Player und DDD TriDef Media Player unterstützen Dateien im 3D-Format. Probeversionen dieser Player können Sie über die folgenden Webseiten herunterladen: • NVIDIA Stereoscopic 3D Video Player: http://www.nvidia.com/object/3D_Drivers_Downloads.html •...
  • Seite 46: Verwaltung

    Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam. • Acer: Das Standard-Startbild des Acer-Projektors. • Benutzer: Das Bild, das durch die Funktion „Bildschirmaufnahme“ aufgenommen wurde, wird verwendet.
  • Seite 47 Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild“. • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“...
  • Seite 48 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl • Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „AUS“...
  • Seite 49: Audio

    Zurücksetzen • Drücken Sie die Taste und wählen „Ja“, um die Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen. • Drahtlos Einzelheiten hierzu finden Sie in dem Heft für die Drahtlos- Funktion. (nur P5271i) • Auto-Bildschirm Diese Funktion ist per Vorgabe eingeschaltet: Die Projektionsfläche wird beim Ein-/Ausschalten das Projektors ein- und ausgefahren.
  • Seite 50: Timer

    Timer • Timer-Position Hier stellen Sie die Position des Timers auf dem Bildschirm ein. Timer-Start • Drücken Sie auf , um den Timer zu starten oder zu beenden. Timer-Interval • Drücken Sie auf oder , um die Timer-Interval einzustellen. • Timer-Lautstärke Diese Funktion erlaubt Ihnen die Lautstärke der Benachrichtigung beim Starten und Beenden der...
  • Seite 51: Anhang

    Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
  • Seite 52 Projektors ein. • Achten Sie darauf, dass sich die Projektionsfläche in einer Entfernung von 1,5 bis 9,9 m (P5271/P5271i/ P5271n/P5290) oder 1,5 bis 8,4 m (P5390W) vom Projektor entfernt befindet. Lesen Sie hierzu den Abschnitt „So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des...
  • Seite 53: Probleme Mit Dem Projektor

    Bild zu klein oder • Bedienen Sie den Zoomregler oben auf dem zu groß Projektor. • Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg. • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld. Sehen Sie im Abschnitt „Bild --> Seitenverhältnis“...
  • Seite 54: Osd-Meldungen

    OSD-Meldungen Zustand Erläuterung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie auch, ob die Staubfilter installiert sind. Sind die Staubfilter von Staub verstopft, reinigen Sie sie bitte.
  • Seite 55: Liste Mit Led- Und Alarm-Definitionen

    Liste mit LED- und Alarm-Definitionen LED-Meldungen LED LAMP LED TEMP Betriebs-LED Meldung Blau Standby (Netzkabel angeschlossen) Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ausschalten (Abkühlung fertig) Fehler (Überhitzung) Fehler (Gebläse versagt) Schnell blinkend Fehler (Lampe versagt) Fehler (Farbrad versagt) Schnell blinkend...
  • Seite 56: Auswechseln Der Lampe

    Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung Die Lampe kommt an ihr „...
  • Seite 57: Deckenmontage

    Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.
  • Seite 58 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.
  • Seite 59 Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein P5271/P5271i/ P5271n/P5390W/ P5290 160,00 mm...
  • Seite 60: Technische Daten

    Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung P5271/P5271i/P5271n/P5290: Nativ: XGA (1024 x768), Maximum: UXGA (1600 x 1200), WSXGA+ (1680x1050)
  • Seite 61 E/A-Anschlüsse • Netzanschluss x 1 • 2 VGA-Eingänge • 1 Composite-Eingang • S-Video x1 • VGA-Ausgang x1 • HDMI x1 • 1 DVI-D: mit HDCP-Unterstützung • 1 Telefonbuchse-Audioausgang • RS232 3-poliger Mini-Anschluss x1 • USB x1: für Fern-Computersteuerung Folgendes gilt nur für P5271i: •...
  • Seite 62: Kompatible Modi

    Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 640x480 31,47 640x480 37,86 640x480 37,50 640x480 43,27 640x480 119,51 61,60 SVGA 800x600 35,20 800x600 37,88 800x600 48,08 800x600 46,88 800x600 53,67 800x600 119,85 77,20 1024x768 48,36 1024x768...
  • Seite 63: Hdmi Digital

    VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] WXGA 1280x768 47,78 1280x768 60,29 1280x768 68,63 1280x720 44,80 1280x800 49,60 1440x900 55,90 1680x1050 65,30 1366x768 47,71 1920x1080 66,60 1024x600 37,30 VGA analog - Component-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480p 720x480...
  • Seite 64 800x600 119,85 77,20 1024x768 48,36 1024x768 56,48 1024x768 60,02 1024x768 119,804 98,80 1152x864 67,50 1152x864 77,10 1280x1024 64,00 1280x1024 77,90 1280x1024 79,98 1280x1024 91,15 1280x960 75,00 PowerBook G4 640x480 31,50 PowerBook G4 640x480 66,6 (67) 35,00 PowerBook G4 800x600 37,88 PowerBook G4 1024x768 48,36...
  • Seite 65 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480i 720x480(1440x480) 59,94 (29,97) 27,00 480p 720x480 59,94 31,47 576i 720x576(1440x576) 50 (25) 27,00 576p 720x576 31,25 720p 1280x720 45,00 720p 1280x720 37,50 1080i 1920x1080 60 (30) 33,75 1080i 1920x1080 50 (25) 33,75 1080p 1920x1080...
  • Seite 66: Bestimmungen Und Sicherheitshinweise

    Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
  • Seite 67: Remarque À L'intention Des Utilisateurs Canadiens

    Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten Hinweis: Die folgenden rechtlichen Informationen gelten nur für...
  • Seite 68: Europäische Union (Eu)

    Europäische Union (EU) Die Konformität mit den folgenden harmonisierten Normen gemäß der R&TTERichtlinie 1999/5/EG wurde bescheinigt: Artikel 3.1(a) Gesundheit und Sicherheit • EN60950-1:2001 + A11:2004 • EN50371:2002 • Artikel 3.1(b) EMV • EN301 489-1 V1.6.1 • EN301 489-3 V1.4.1 (Anwendbar im Nicht-Bluetooth Drahtlos- •...
  • Seite 69: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
  • Seite 70: Declaration Of Conformity

    7DL Z DQ Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw And, Acer Europe SA Via Cantonale, Centro Galleria 2 6928 Manno Switzerland Hereby declare that:...
  • Seite 71 -. EN301 489-1 -. EN301 489-17 Article 3.2 Spectrum Usages -. EN300 328 -. EN301 893 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking 2009. Aug. 14, 2009 _______________________________ Easy Lai /Manager Date Regulation Center, Acer Inc.
