2.1. STANDARDGEHÄUSE
► Platz für die Halterung so planen, dass ein Mindestabstand des Gehäuses von
15 mm zur Decke eingehalten wird.
► Halterung mit zwei Schrauben M4 an der Wand befestigen.
► Gehäuse in die Halterung einhängen.

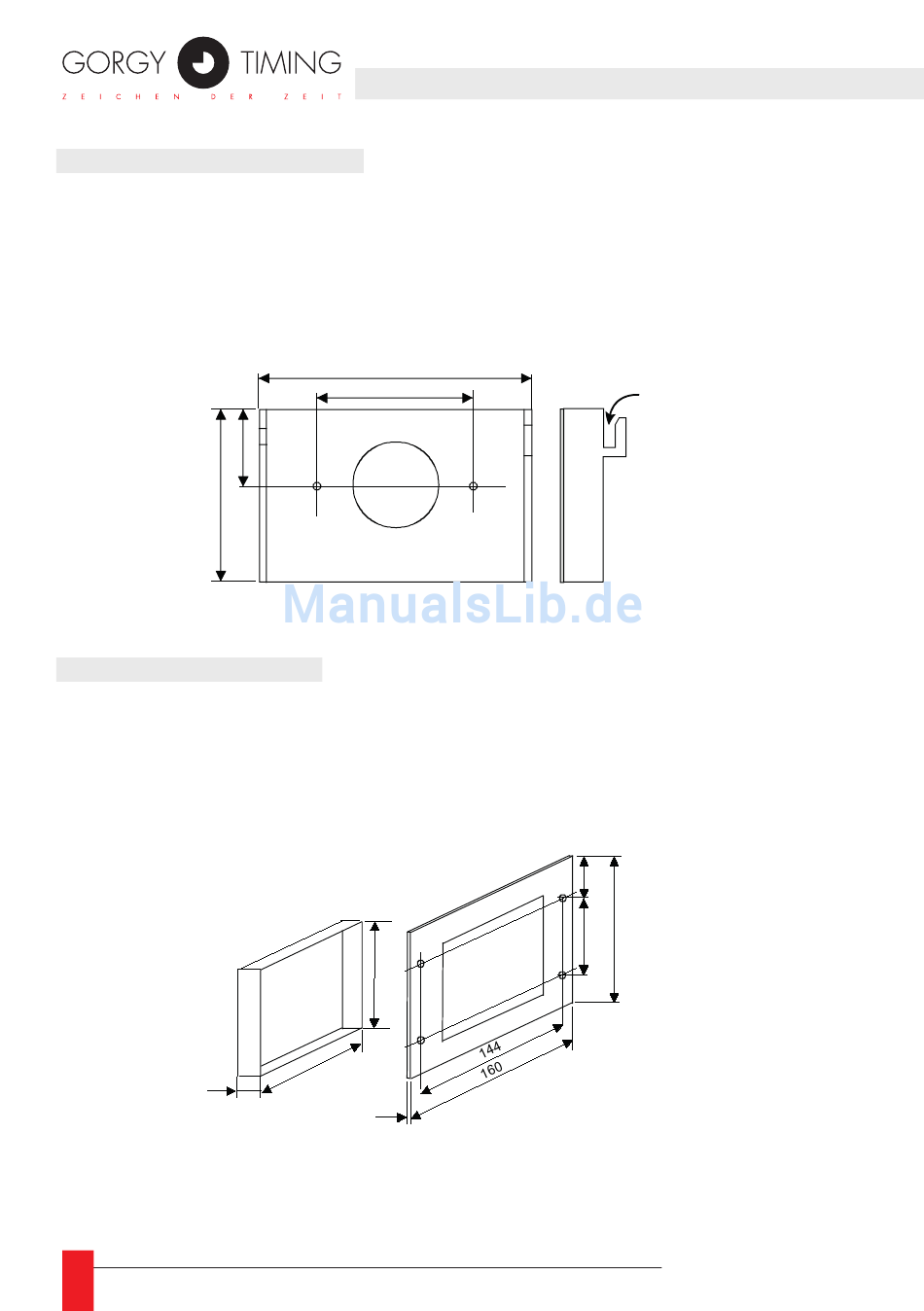

Standardgehäuse
Fig.1
30
65
2.2. EINBAUGEHÄUSE
Standard case
Fig.1
► Wandöffnung vorbereiten: Öffnung 127 X 127 mm
► Einbaurahmen montieren.
► Vorderseite mit vier Schrauben M4 befestigen.
30
Einbaugehäuse
65
Einhängen
der Uhr
