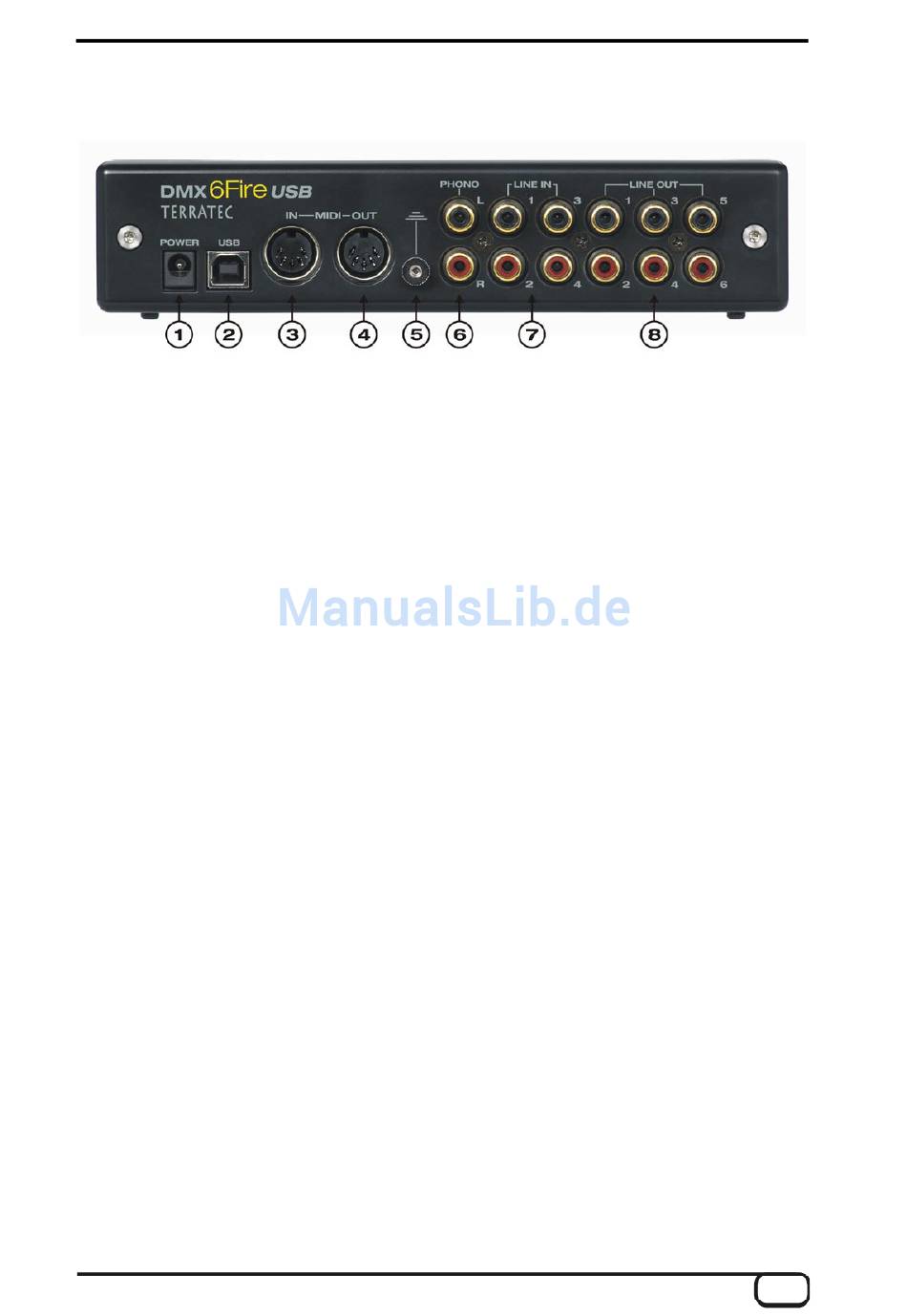

1. Anschluss für das externe Netzteil
2. USB 2.0. Verbinden Sie diesen Anschluss mit dem beiliegenden Kabel an die USB
2.0-Buchse Ihres Computers.
3. MIDI IN. An diese Buchse können Sie z.B. ein Controller-Keyboard oder ein Digi-
tal-Piano anschließen. Verbinden Sie diese über ein 5-Pol DIN Kabel mit dem
MIDI-OUT ihres Keyboards.
4. MIDI OUT. Von hier aus geht's in MIDI IN vom Expander, Synthesizer oder ande-
ren Geräten die MIDI verstehen.
5. Masse. An diesen Anschluss befestigen Sie bitte das Massekabel von Ihrem Plat-
tenspieler, um „Brummen" zu verhindern.
6. PHONO IN. Zum direkten Anschluss eines Plattenspielers.
7. LINE IN 1/2, 3/4. Zwei analoge Anschlusspaare im Cinch-Format für Line-Pegel
wie z.B. Tape Decks, Tuner oder Synthesizer.
8. LINE OUT 1/2, 3/4, 5/6. Drei analoge Ausgangspaare für Aktivboxen/Verstärker
oder Mischpult. Die Analog-Ausgänge arbeiten mit musikerfreundlichen Pegeln
von 2,5V
. Microsoft sei Dank, sind die analogen Ausgangspaare folgenderma-
rms
ßen angeordnet:
•
Line Out 1/2: Front Left / Front Right
•
Line Out 3/4: Center / Subwoofer
•
Line Out 5/6: Front Left / Front Right
DMX 6Fire USB (Deutsch)
23
