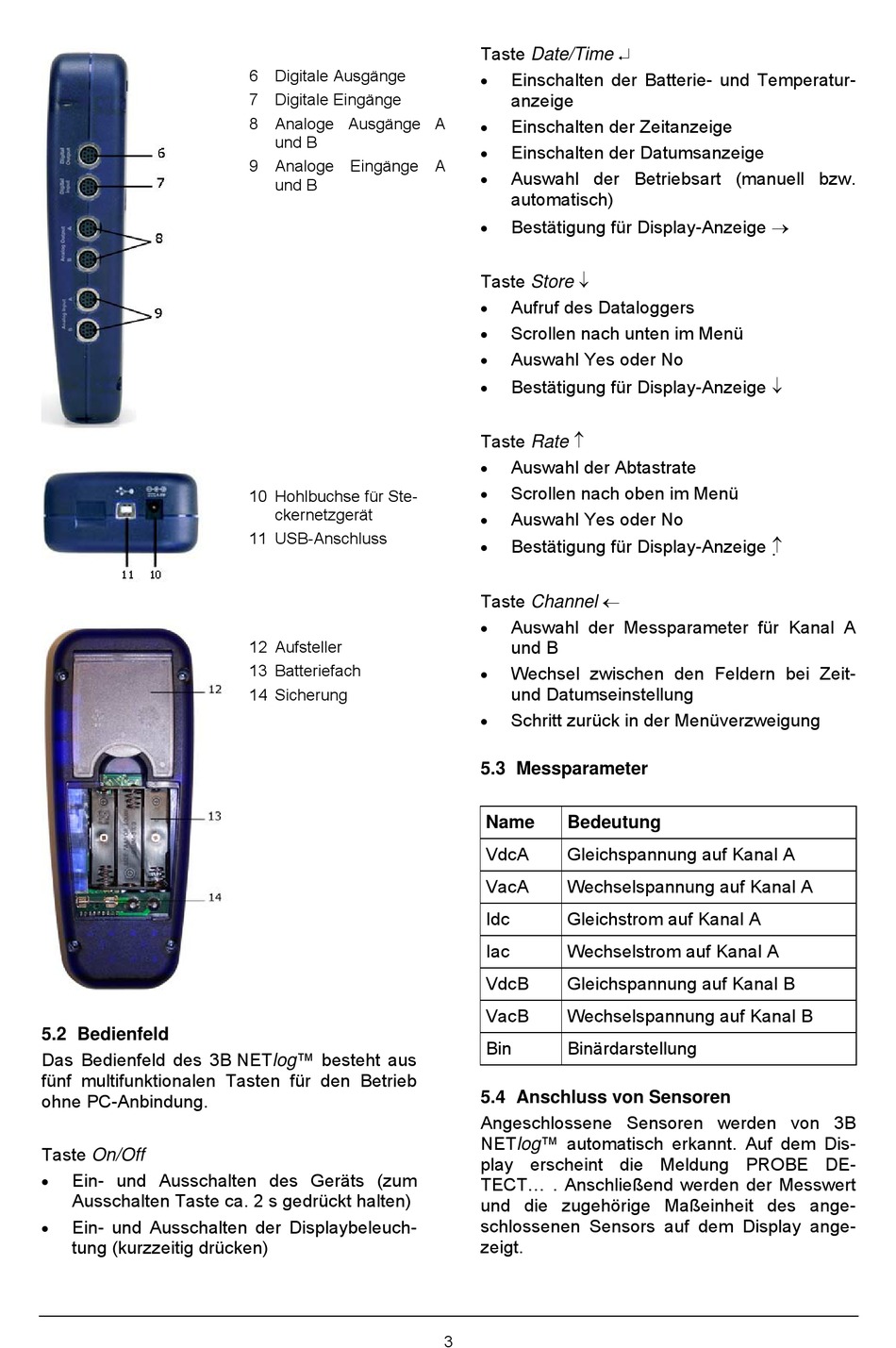

5.2 Bedienfeld
Das Bedienfeld des 3B NETlog™ besteht aus
fünf multifunktionalen Tasten für den Betrieb
ohne PC-Anbindung.
Taste On/Off
•
Ein- und Ausschalten des Geräts (zum
Ausschalten Taste ca. 2 s gedrückt halten)
•
Ein- und Ausschalten der Displaybeleuch-
tung (kurzzeitig drücken)
6 Digitale Ausgänge
7 Digitale Eingänge
8 Analoge Ausgänge A
und B
9 Analoge Eingänge A
und B
10 Hohlbuchse für Ste-
ckernetzgerät
11 USB-Anschluss
12 Aufsteller
13 Batteriefach
14 Sicherung
Taste Date/Time ↵
•
Einschalten der Batterie- und Temperatur-
anzeige
•
Einschalten der Zeitanzeige
•
Einschalten der Datumsanzeige
•
Auswahl der Betriebsart (manuell bzw.
automatisch)
Bestätigung für Display-Anzeige →
•
Taste Store ↓
•
Aufruf des Dataloggers
•
Scrollen nach unten im Menü
•
Auswahl Yes oder No
Bestätigung für Display-Anzeige ↓
•
Taste Rate ↑
•
Auswahl der Abtastrate
•
Scrollen nach oben im Menü
•
Auswahl Yes oder No
Bestätigung für Display-Anzeige ↑
•
Taste Channel ←
•
Auswahl der Messparameter für Kanal A
und B
•
Wechsel zwischen den Feldern bei Zeit-
und Datumseinstellung
•
Schritt zurück in der Menüverzweigung
5.3 Messparameter
Name
Bedeutung
VdcA
Gleichspannung auf Kanal A
VacA
Wechselspannung auf Kanal A
Idc
Gleichstrom auf Kanal A
Iac
Wechselstrom auf Kanal A
VdcB
Gleichspannung auf Kanal B
VacB
Wechselspannung auf Kanal B
Bin
Binärdarstellung
5.4 Anschluss von Sensoren
Angeschlossene Sensoren werden von 3B
NETlog™ automatisch erkannt. Auf dem Dis-
play erscheint die Meldung PROBE DE-
TECT... . Anschließend werden der Messwert
und die zugehörige Maßeinheit des ange-
schlossenen Sensors auf dem Display ange-
zeigt.
3
