Ravas 4100 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

INHALTSVERZEICHNIS

1.
1.1.
1.2.
1.3.
2.
3.
3.1.
3.2.
3.3.
3.4.
3.5.
3.6.
Kodeeingabe
3.7.
Stückzählung durch Berechnung Stückgewicht
3.8
Stückzählung durch Eingabe Stückgewicht
3.9.
3.10.
Umstellen der Einheiten
3.11.
Der Drucker
3.12.
3.13.
Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle
bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. .
Mehr Informationen finden Sie auf unserer Internetseite www.ravas.com.
Rev.20150127
Druckerfehler und Modelländerungen vorbehalten
BETRIEBSANLEITUNG 4100
Seite
2
2
3
4
7
7
7
7
8
9
9
9
10
11
11
13
13
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ravas 4100

  • Seite 1: Inhaltsverzeichnis

    Änderung von Datum und Zeit auf dem Ausdruck 3.13. Das Relais (Option) Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. . Mehr Informationen finden Sie auf unserer Internetseite www.ravas.com.

  • Seite 2: Der Wiegende Handhubwagen

    1. DER WIEGENDE HANDHUBWAGEN 1.1. INBETRIEBNAHME Zur Aktivierung des Wiegesystems die Ein-/Aus-Taste () drücken. Nach drei bis fünf Minuten erreichen die Elektronik und die Wiegezellen die Arbeitstemperatur. Davor sind Abweichungen bis ca. 0,3% möglich. Erst nach der Nullabgleichung sollten Lasten gehoben werden. 1.2.

  • Seite 3: Instandhaltung

    Das optimal genaue Wiegeergebnis erhält man, wenn der Lastschwerpunkt zwischen den Gabeln liegt. Bei exzentrischer Belastung werden die Gabeln leicht gebogen und verdreht. Dies kann zu einer geringeren Genauigkeit führen. Nicht optimale Positionierung der Last Optimale Positionierung der Last Temperaturbereich: Zwischen -10 und +40°C liegt die maximale Abweichung bei 0,1% des gewogenen Gewichtes.

  • Seite 4: Die Tastatur Des Indikators

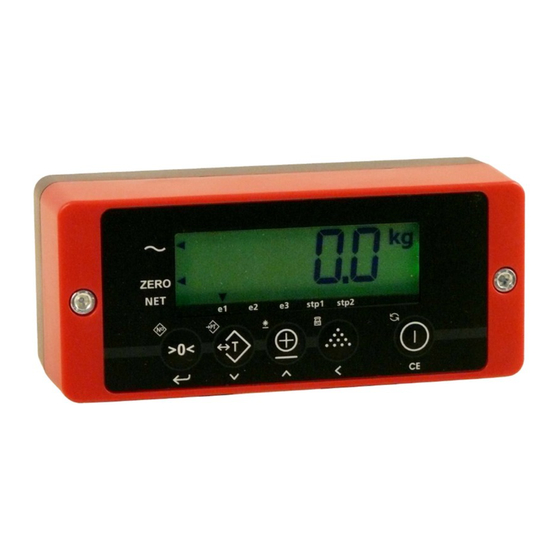

    2. DIE TASTATUR DES INDIKATORS Frontansicht Indikator Es gibt drei Displayvarianten. Das Display kann das Gewicht in kg, lb oder Stückzahl anzeigen. Im Display ist auch ein Batteriesymbol integriert, um ein niedriges Spannungsniveau anzuzeigen. DAS DISPLAY Durch die acht Indikatorsymbole kann man am Display ablesen: ◄...

  • Seite 5: Die Tasten

    Die Tasten Jede Taste hat zwei Betriebs- und eine Eingabefunktion. Taste Funktion Niveau 1 Funktion Niveau 2 Funktion Niveau 3 (kurz eindrücken) (lang eindrücken) (Eingabe Variante) Nullpunktkorrektur Eingabe Kode Enter Tarieren des Eingabe Taragewicht Wert aufblinkender gewogenen Gewichts Ziffer senken Gewicht ausdrucken Zwischensumme Wert aufblinkender...
  • Seite 6 MELDUNGEN AUF DEM INDIKATOR Meldung Bedeutung Error Lösung Err01 Signal der Wiegezellen nicht stabil Verschwindet automatisch sobald das Signal stabil ist Err02 Überlastung der Waage Verschwindet automatisch nach Entfernung Überbelastung Err03 tto negativ. Diese Handlung ist nicht Verschwindet automatisch nach 3 erlaubt.

  • Seite 7: Displaymeldungen

    DISPLAY MELDUNGEN Text ausdruck Text auf Display Funktion Err00 Fehlermeldung AddEd Bestätigung Addierung Add10 Stückzahl zufügen Adj08 Wiedergabe Justierungswert TarE Tarierung ausgeführt Dosiervorgang DonE Bestätigung Dosierung ausgeführt PA 00 Wiedergabe Parameternummer StoP Dosiervorgang abgebrochen ho 00 Wiedergabe Stundeneinstellung m 00 Wiedergabe Minuteneinstellung dA 00 Wiedergabe Tageinstellung...

  • Seite 8: Bruttowiegung

    3.3. BRUTTOWIEGUNG Nach dem Anheben der Last gibt die Anzeige den Bruttowert des gewogenen Gewichtes an. 3.4. NETTOWIEGUNG: TARIEREN PER KNOPFDRUCK Der Indikator bietet die Möglichkeit, Taragewichte per Knopfdruck auf Null zu stellen. Auf diese Weise können Nettogewichtsveränderungen verfolgt werden. Nachdem austariert wurde, wird sich der Anzeigeschritt nicht verändern.

  • Seite 9: Eingabe Der Kodenummer

    auf dem Display. Wenn das System ungeladen ist, zeigt die Anzeige den eingegebenen  Tarawert negativ an. Der eingegebene Wert bleibt aktiv, bis ein neues Taragewicht eingegeben  wird. (Das neue Nettogewicht wird wiedergegeben.) Indem die Taste T eingedrückt wird, kann das Bruttogewicht abgelesen ...

  • Seite 10: Stückzählung Mittels Eingabe Stückgewicht

    größeren Genauigkeit führen. Die Standard Anzahl zur Berechnung ist 10 Stück, aber diese Anzahl kann bis zu 95 Stück erhöht werden. ACHTUNG: Wenn die Genauigkeit bei der Berechnung zu niedrig ist, wird der Indikator “ERR05” anzeigen. Drücken Sie auf eine willkürliche Taste, um in den Stückzählmodus zurückzukehren, und erhöhen Sie die zu berechnende Anzahl.

  • Seite 11: Addition Von Einzelwiegungen

    Ein Ausdruck kann erfolgen und die Gewichte können addiert werden. Ein spezieller Ausdruck wird erstellt der das Stückgewicht und die gewogene Stückzahl wiedergibt (siehe Option Drucker). Um zum Standard Wiegemodus zurückzukehren, drücken Sie 1 Sekunde auf Taste . Nach Rückkehr in den Standard Wiegemodus wird die gewogene Stückzahl verloren gehen.

  • Seite 12: Ausdrucken

    Das heutige Gewicht wird 5 Sekunden in der neuen Einheit wiedergegeben.  Das Display kehrt automatisch in die Starteinheit zurück. Dieselbe Taste wird benutzt, um aus dem Stückzählmodus in den Standard Wiegemodus zurückzukehren (siehe 3.7./3.8.). ACHTUNG: Es ist nicht möglich, die Wiegefunktion zu benutzen, wenn die Einheiten umgeschaltet sind.

  • Seite 13: Änderung Von Datum Und Zeit Auf Dem Ausdruck

    3.12. ÄNDERUNG VON DATUM UND ZEIT AUF DEM AUSDRUCK Wenn das Wiegesystem mit einem Drucker und einer Option ausgerüstet ist, können Datum und Zeit mit den Wiegedaten ausgedruckt werden. 6 Sekunden lang auf Taste drücken.  Im Display erscheint “ho_00” oder die letzte Stundeneinstellung. ...

  • Seite 14: Überlastungskontrolle Bruttogewicht Und Nettogewicht

    3 – Dosieren/Abfüllen durch Taraeingabe von Hand 4 – Dosieren/Abfüllen durch Taraeingabe per einmaligem Knopfdruck 3.13.1. Überlastungskontrolle Bruttogewicht und Nettogewicht Bei dieser Einstellung wird der Grenzwert 1 aktiviert, sobald das Brutto- oder Nettogewicht höher als der Grenzwert ist. In diesem Fall ist der Grenzwert ein absoluter Wert.

  • Seite 15: Dosieren/Abfüllen Mit Automatische Tarierung

    Der Grenzwert ist aktiviert und das Display kehrt in den Wiegemodus zurück  Das Display zeigt “tare” an.  Abfüllen: Einen leeren Container auf das Wiegesystem stellen. Auf die Taste T drücken.  Der Nettowert wird auf dem Display wiedergegeben und die Indikatorsymbole ...

  • Seite 16: Annullieren Des Dosierens Oder Abfüllens

    Um neue Grenzwerte einzuführen: Auf Taste drücken.  Auf dem Display steht der zuletzt eingegebene Grenzwert.  Die linkste Zahl blinkt auf. Die Anzeige für Grenzwert 1 steht an.  Die Taste ENTER () eindrücken, wenn der angezeigte Wert erneut benutzt wird. ...
  • Seite 17 Taste CE Drücken, um das Verfahren zu stoppen.  Auf dem Display wird “stop” angezeigt und die Relais werden geöffnet. Die  Indikatorsymbole stp1 und stp2 werden gelöscht. Die Taste ENTER () eindrücken, um das Verfahren wieder zu starten.  Auf dem Display wird nicht mehr “stop”...
